Блокнот старшего офицера батареи наземной артиллерии

Зенитные ракетным комплексы:1 - общее обозначение; 2 - ближнего действия; 3 - малой дальности; 4 - средней дальности; 5 - дальнего действия; 6 - пушечно- ракетный; 7 - многоканальный

Зенитная пулеметная установка

Зенитные орудия: 1 - общее обозначение; 2 - малого калибра; 3 - среднего калибра; 4 - крупного калибра

Зенитные самоходные установки: 1 - общее обозначение; 2 - с радиолокационным комплексом

Боевая машина зенитного ракетного комплекса ближнего действия

Зенитный пушечно-ракетный комплекс (установка)

Зенитный ракетный (артиллерийский) дивизион. Тип основного вооружения указывается соответствующим знаком

Позиция технического дивизиона (батареи - с соответствующей надписью)

Граница зоны поражения зенитной ракетной, зенитно артиллерийской части, огневых средств ПРО

Граница зоны обнаружения РЛС с указанием высоты (500 м)

Радиолокационная станция(общее обозначение).

Радиолокационные подразделения, сопряженные с АСУ: 1 – батальон; 2 – центр; 3- узел; 4 - рота

Самолеты:

1 - общее обозначение;

2 - истребитель-бомбардировщик;

3 - бомбардировщик;

4 - истребитель;

5 - штурмовик;

6 - разведывательный;

7 - РЭБ;

8 - санитарный (К - корректировщик, С - связи, Т - транспортный)

Вертолеты :

1 – общее обозначение;

2 – боевой;

3 – РЭБ;

4 – разведывательный;

5 – транспортный(ТБ - транспортно-боевой, К – корректировщик, У - управления);

6 - санитарный.

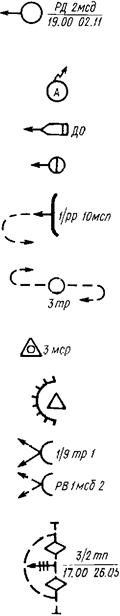

Разведывательный дозор (РГ - разведывательная группа; БРД - боевой разведывательный дозор; ИРД - инженерный, ХРД - химический разведывательный дозор) с указанием номеров, принадлежности и времени начала действий

Группа специального назначения армии

Дозорное отделение на БМП (на другой технике с соответствующими знаками и надписями)

Пеший дозор (2-3 военнослужащих)

Подразделение (группа), проводящее поиск (налет), с указанием его принадлежности

Пешие патрульные (пунктиром указывается маршрут патрулирования)

Секрет с указанием принадлежности

Сторожевой пост

Подразделение (группа) в засаде (с указанием его принадлежности): 1 - в огневой засаде; 2 - в разведывательной засаде

Разведка боем

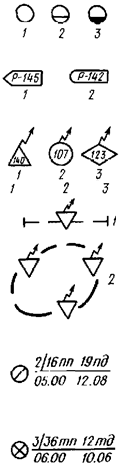

Узлы связи: 1 - полевой; 2 - стационарный незащищенный; 3 - стационарный защищенный

Командно-штабная машина(аппаратная связи) на базе: 1 - бронеобъекта; 2 - автомобиля

Радиостанции с указанием их типа: 1 - подвижная; 2 - переносная; 3 - в танке (БМП, БТР, на автомобиле с соответствующим знаком)

Посты: 1 - радиопеленгаторный УКВ; 2 - радиопеленгаторный КВ; 3 - радиотехнический

1 - радиоприемник; 2 - радиотехническая станция; 3 - радиопеленгатор

Разведывательно-сигнализационное устройство (РСУ); 2 - ретранслятор; 3 - устройство приема и отображения информации

Установка РСУ: 1 – на рубеже; 2 – в районе

Место захвата пленного с указанием его принадлежности, времени и даты захвата

Место изъятия документов убитого с указанием его принадлежности, время и дата изъятия документов

Узлы связи: 1 - полевой; 2 - стационарный незащищенный; 3 - стационарный защищенный

Командно-штабная машина(аппаратная связи) на базе: 1 - бронеобъекта; 2 - автомобиля

Радиостанции с указанием их типа: 1 - подвижная; 2 - переносная; 3 - в танке (БМП, БТР, на автомобиле с соответствующим знаком)

Траншея с ходом сообщения

Окоп с перекрытой щелью (блиндажом), занятый мотострелковым отделением

Деревоземляные огневые сооружения: 1 - для пулемета; 2 - для орудия

Танк в окопе (орудие, миномет и другие огневые средства - с соответствующим знаком). Цвет знака окопа такой же, как и цвет знака огневого средства

Район навешивания тралов

Рубеж навешивания тралов

Автомобиль в укрытии (другие виды техники - с соответствующими знаками и соответствующего цвета)

Укрытия: 1 - убежище; 2 - блиндаж; 3 - долговременное сооружение; 4 - открытая щель; 5 - перекрытая щель
