Блокнот старшего офицера батареи наземной артиллерии

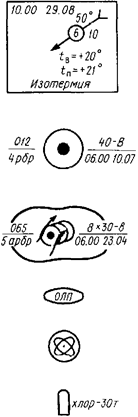

Характ. погодных условий с указанием времени и даты определения данных: (50) направление ветра в градусах, (10) скорости ветра в метрах в секунду, (6) облачности в баллах, температуры воздуха и почвы. Пр

и обозначении прогноза прямоугольник наносится пунктиром

Ядерный удар (планируемый обозн. штрихами) с указанием номера объекта (цели), наим. наносящего удар соед. (части, подр.), мощности взрыва (40 кт), вида взрыва (В - воздушный, Н - наземный, П - подземный и др.) время нанесения удара

Групповой удар (8 - число боеприпасов)

Отряд по ликвидации последствий применения противником оружия массового поражения

Объект с ядерной энергетической установкой

Объекты, содержащие сильнодействующие ядовитые вещества.

Танки: 1 - общее обозначение; 2 - плавающий; 3 - оснащенный минным тралом, 4 - с навесным бульдозерным оборудованием

Боевые машины: 1 - БМП (общее обозначение); 2 - боевая машина пехоты, оснащенная минным тралом; 3 - бронетранспортер; 4 - БРДМ; 5 - бронированная разведывательная дозорная машина

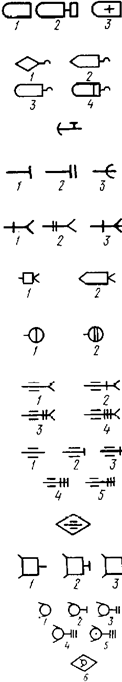

Автомобили: 1 - общее обозначение; 2 - с примером; 3 - санитарный (транспортер колесный)

Тягачи: 1 - танковый; 2 - гусеничный; 3 - автомобильный; 4 - автомобильный с большегрузным прицепом (автопоезд)

Мотоцикл

Пулеметы: 1 - ручной; 2 - ротный или станковый; 3 - крупнокалиберный

Гранатометы: 1 - ручной противотанковый; 2 - станковый противотанковый; 3 - автоматический танковый

Комплекты противотанковых управляемых ракет: 1 - переносной; 2 - на боевой машине

Пехотные огнеметы: 1 - легкий; 2 - тяжелый

Противотанковые пушки: 1 - общее обозначение; 2 - калибра до 85 мм; 3 - калибра до 100 мм; 4 - калибра более 100 мм

Орудия: 1 - общее обозначение; 2- калибра до 122 мм;3 - калибра до 155 мм; 4 - калибра более 155 мм; 5 – применяемые ядерные боеприпасы

Самоходное орудие - общее обозначение (знак орудия - в зависимости от калибра)

Боевые машины реактивной артиллерии: 1 - общее обозначение; 2 - среднего калибра; 3 - крупного калибра

Минометы: 1 - общее обозначение; 2 - малого калибра (до 82 мм); 3 - среднего калибра (до 120 мм); 4 - крупного калибра (крупнее 120 мм); 5 - применяющие ядерные мины; 6 – сам. миномет (условный знак - в зависимости от калибра)

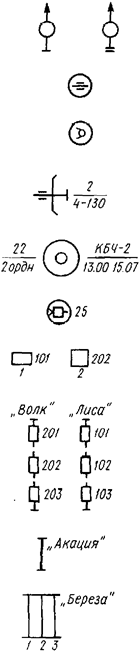

Стартовые позиции ракет: 1 - тактических; 2 - оперативно-тактических

Артиллерийская батарея на ОП (условный знак - в зависимости от калибра и типа орудий)

Минометная батарея на ОП (знак миномета - в зависимости от типа и калибра)

Стационарная артиллерийская батарея с указанием ее номера (2), количества (4) и калибра (130) орудий

Удар ракетами в обычном снаряжении с указанием номера цели и части, наносящей удар, типа и количества средств, времени нанесения удара

Огонь по отдельной цели с указанием ее номера

Сосредоточенный огонь с указанием номера цели; 1 - ствольной артиллерии; 2 - реактивной артиллерии (размеры цели, участка - в масштабе карты)

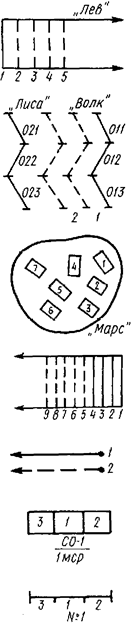

Последовательное сосредоточения огня с указанием рубежей, их наименований и номеров целей или участков. При двойном ПСО цели соединяются сплошными линиями на двух рубежах, при тройном - на трех и т.д.

Неподвижный заградительный огонь с указанием наименования рубежа

Глубокий неподвижный заградительный огонь на трех рубежах с указанием номера рубежей его условного наименования. Длина рубежей (участков) - в масштабе карты

Одинарный подвижной заградительный огонь с указанием его условного наименования и номеров рубежей. При двойном ПЗО два рубежа показываются сплошными линиями. Длина рубежей - в масштабе карты

Огневой вал с указанием наименований рубежей, номеров участков для дивизионов, а также номеров промежуточных рубежей

Массированный огонь с указанием его наименования и номеров участков

Подвижная огневая зона, ведущая одновременно на четырех рубежах (1, 2, 3, 4)

Граница полосы огня: 1 - основного сектора обстрела; 2 - дополнительного сектора обстрела

Сосредоточенный огонь мотострелковой роты с указанием его номера и участка огня взводов (танковой роты, мотострелкового, танкового и гранатометного взводов с соответствующими надписями)

Рубеж заградительного огня гранатометного взвода с указанием его номера и участков огня отделений

Район, освещаемый: 1 - артиллерией, 2 - авиацией

Световой ориентир, поставленный: 1 - артиллерией; 2 - авиацией

Световой створ

Рубеж освещения

Рубеж ослепления противника осветительными (дымовыми) снарядами (выступы в сторону противника)

Световое обозначение разгранлинии

Огневая позиция артиллерии, предназначенной для стрельбы осветительными снарядами (минами)

Указатели на рубеже: 1 - развертывания; 2 - переход в атаку; 3 - в минно-взрывных заграждениях

Осветительный пост

Участок (рубеж) освещения осветительными ракетами

Светящая авиационная бомба (САБ)
