Анализ эффективности комплексного применения мер помехозащиты для повышения устойчивости функционирования средств связи в условиях радиопротиводействия противника

4) рассчитываются с учетом всех допущений указанных в п.4.1 напряженности поля СП и РЭС в точках РП.

5) Рассчитывается ОСП Квх.

для заданной ЛРС

определяется ПЭ из ансамбля возможных.

Задается требуемое значение ПЭтреб при котором будет достигнута необходимая степень эффективности РП

Определяется коэффициент подавления Кп соответствующий ПЭтреб.

по найденному Квх определ

яется значение показателя эффективности (ПЭквх).

определяется зависимость Квых=f(Квх).

Определяется зависимость ПЭКвх =f(Квых[Квх]).

производится сравнение Квх с Кп, т.е. ПЭКвх с ПЭтреб - проверяется энергетическое условие РП - делается вывод о степени эффективности РП.

Обратная задача:

5. по заданному ПЭтреб, т.е. ПЭ(Кп) рассчитывается требуемое ОПС на входе подавляемого РЭС Квхтреб=(Кп).

6. производится расчет предельной дистанции радиоподавления УКВ радиосвязи Rп:

(4.19)

Формула (4.19) позволяет вести расчет Rп только для случая дальней зоны, границы которой для УКВ диапазона определяются соотношением исходя из условия [3]:

(4.20)

По соотношению (4.20) можно построить график зависимости φ(Dп) и φ(Dc) от Dп и Dс соответственно (рис 4.2).

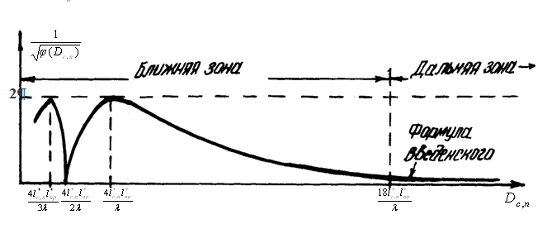

Рисунок 4.2. Зависимость коэффициента ослабления от дальности.

Таким образом, для дальней зоны, в случае если параметры РРВ вдоль линии радиосвязи и радиоподавления приближенно сопоставимы (φ(Dп) = φ(Dc)), формула (4.19) преобразуется к виду:

(4.21)

где h*пп, h*пс - приведенные высоты антенн (рассчитываются согласно п.4.1)

Для случая ближней зоны пользоваться формулой (4.19), строго говоря, нельзя. В этом случае расчет зоны РП производится по формуле (4.18), при этом необходимо учесть, что на границе зоны подавления Rп=Dп, а коэффициент Квх становится равным коэффициенту подавления Кп. Тогда

. (4.22)

Коэффициенты ослабления сигнала и помехи φ(Dп) и φ(Dc) в этом случае на трассах распространения будут равны:

. (4.23)

определяется максимальная дальность РП Rпmax при Кп.

определяется радиус зоны подавления Rп для рассчитанного Квх п.1.5)

рассчитывается дальность прямой видимости Dпр.в в соответствии с п.4.1 и учетом рельефа местности [РЭБ]

производиться сравнение Rпmax с Dпр.в

с учетом п.6.4) производится сравнение Rп с Rпmax или Dпр.в - проверяется пространственное условие РП.

производится сравнение реального удаления СП от ЛРС R= Dплсв+ Dслсв с результатом, полученным в п.6.5).

производится построение зон РП.

проверяются оба условия энергетической доступности (пространственное и энергетическое) при РП заданной ЛРС. Если они выполняются одновременно - ЛРС будет гарантированно подавлена при заданных параметрах ЛРС и ЛРП.

Согласно вышеприведенного алгоритма, можно рассчитать Квх для разных систем модуляции для варианта комплексов РЭБ наземного и воздушного варианта базирования, на основании этого построить зависимости радиуса зон подавления от разных значений Квх для различных ЛРС.

Учтем, что распространение радиоволн для наземных комплексов РЭБ происходит в дальней зоне, границы которой расположены в 240 м от антенны комплекса РЭБ (для заданных исходных данных: высота антенны станции помех - 20 м, РЭС связи - 3 м). Можно принять, что множители ослабления вдоль линии радиоподавления и радиосвязи в этом случае соответственно равны φ(Dп)=φ(Dc), т.е. имеет место РРВ в дальней зоне

Для воздушных комплексов РЭБ распространение радиоволн происходит также в дальней зоне, границы которой расположены в пределах 24 км от антенны комплекса РЭБ (для заданных исходных данных: высота полета носителя комплекса РЭБ - 2000 м, высота подъема антенны РЭС связи - 3 м), однако, удаление носителя от ЛСВ не должно превышать 15 км. Множители ослабления вдоль линии радиоподавления и радиосвязи в этом случае будут соответственно равны φ(Dп)=φ(Dc), в противном случае (при приближении носителя РЭБ ближе 15 км от ЛСВ) РРВ будет проходить в ближней зоне и множители ослабления φ(Dп) и φ(Dc) с учетом этого строго говоря не будут равными.

Дальность прямой видимости будет определяться соотношением (4.12).

При расчетах были приняты следующие допущения (наихудшие с точки зрения РЭС) указанные в табл. 1. Приняты 3 группы ЛРС, используемых в ТЗУ: 1) ЛРС в интересах командования; 2) ЛРС в интересах подчиненных; 3) ЛРС оперативного взаимодействия. Исходя из предназначения ЛРС, будут меняться их характеристики.

Таблица 4.1 Исходные данные при расчетах энергетической доступности.

/) - для воздушных комплексов РЭБ.

где Dс - дальность связи, Dлсвс - удаление от ЛСВ подавляемого приемника ЛРС, Dлсвр - удаление от ЛСВ средств РЭБ, Pсп и Pлрс - мощности СП и передатчиков ЛРС.

Так на рис.4.4-4.6 приведена зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (наземный вариант базирования средств РЭБ) для каждой из ЛРС, а на рис.4.7-4.9 приведена зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (воздушный вариант базирования средств РЭБ) для варианта РРВ в дальней зоне. Зависимости приведены для типичных мощностей передатчиков (Рлрс=100, 50 и 10 Вт) и высот поднятия антенн РЭС связи (hлрс=1.5, 3 и 20 м).
