Анализ эффективности комплексного применения мер помехозащиты для повышения устойчивости функционирования средств связи в условиях радиопротиводействия противника

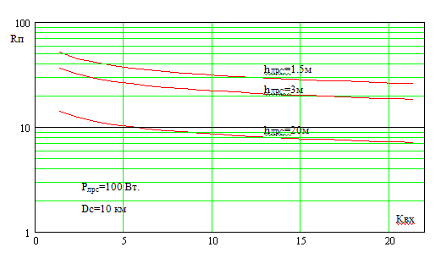

Рисунок 4.4. Зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (наземный вариант базирования средств РЭБ). Исходные данные (ЛРС-1): hлрс=20, 3, 1.5 м; Pлрс=100 Вт; Dс=10км; Dлсвп=13 км, hсп=0.02 км.

<

img width=499 height=278 src="images/referats/10512/image090.png">

Рисунок 4.5. Зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (наземный вариант базирования средств РЭБ). Исходные данные (ЛРС-2): hлрс=1.5, 3 20 м, Pлрс=10 Вт, Dс=3км, Dлсвп=3 км, hсп=0.02 км.

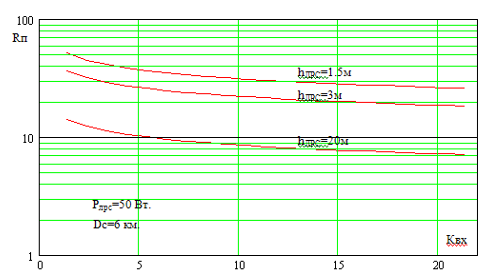

Рисунок 4.6. Зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (наземный вариант базирования средств РЭБ). Исходные данные (ЛРС-3): hлрс=1.5, 3, 20 м, Pлрс=50 Вт, Dс=6 км, Dлсвп=3 км, hсп=0.02 км.

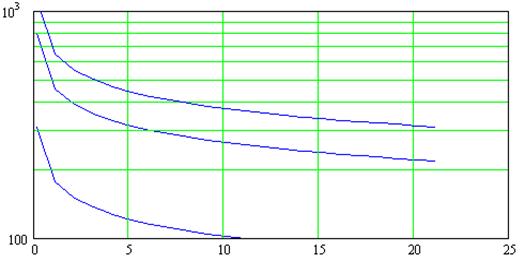

Рисунок 4.7. Зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (воздушный вариант базирования средств РЭБ). Исходные данные (ЛРС-1): hлрс=1.5, 3, 20 м, Pлрс=100 Вт, Dс=10км, Dлсвп=25 км, hсп=0.02 км.

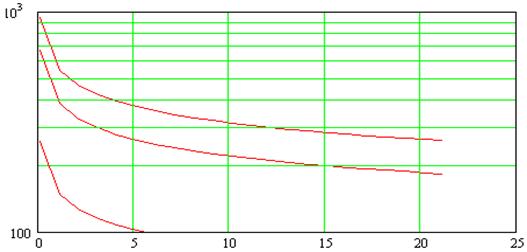

Рисунок 4.8. Зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (воздушный вариант базирования средств РЭБ). Исходные данные (ЛРС-2): hлрс=1.5, 3 20 м, Pлрс=10 Вт, Dс=3км, Dлсвп=15 км, hсп=2 км.

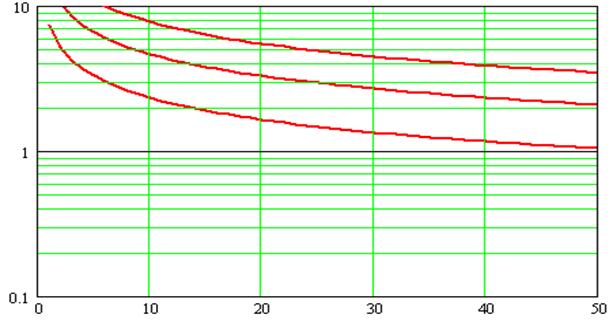

Рисунок 4.9. Зависимость радиусов зон подавления от величины отношения помеха-сигнал на входе подавляемого приемника (наземный вариант базирования средств РЭБ).

Исходные данные (ЛРС-3): hлрс=1.5, 3, 20 м, Pлрс=50 Вт, Dс=6 км, Dлсвп=17 км, hсп=2 км.

Произведем расчет для варианта воздушного средства РЭБ барражирующего на удалении от ЛСВ менее 5 км, т.е. произведем расчет для ближней зоны по формулам (4.22-4.23). В этом случае построена зависимость Квх от дальности подавления Dп, при фиксированной дальности связи Dс. Для расчетов были приняты дальности связи и подавления, характерные для каждого из типа ЛРС и системы IEWCS (см. табл.4.1).

Полученные зависимости Квх от Dп приведены на рис. 4.10 - 4.11.

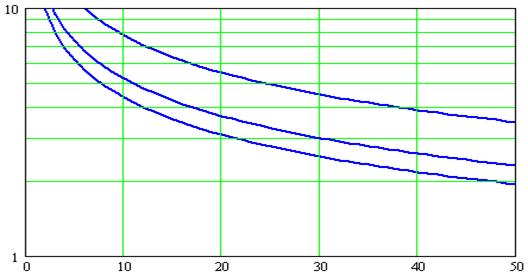

Рисунок 4.10. Зависимость отношения помеха-сигнал на входе подавляемого приемника от дальности радиоподавления Dп (воздушный вариант базирования средств РЭБ) для ближней зоны РРВ.

Исходные данные (ЛРС-1,2,3): hлрс=3м, Pлрс=10 Вт, Dс=10, 6, 3 км, Dлсвп=5 км, hсп=2 км.

Для проверки пространственного условия РП на основании полученных зависимостей Rп от Квх (рис.4.4-4.9) получены их числовые значения для различных линий радиосвязи (ЛРС), значения коэффициента подавления Кп которых приведены в табл. 4.2 [3]. Предельные значения Rп рассчитаны в соответствии со значениями параметра Кп каждой конкретной ЛРС. Для случая ближней зоны при воздушном комплексе РЭБ получены обратные зависимости Квх от Dп. Предельные значения Rп в последнем случае рассчитывались графически при условии равенства Квх и Кп.

Рисунок 4.11. Зависимость отношения помеха-сигнал на входе подавляемого приемника от дальности радиоподавления Dп (воздушный вариант базирования средств РЭБ) для ближней зоны РРВ. Исходные данные (ЛРС-1,2,3): hлрс=3м, Pлрс=100, 50 и 10 Вт, Dс=10 км, Dлсвп=5 км, hсп=2 км.

Таблица 4.2. Значения Кп и Rп для различных типов ЛРС.
