Анализ эффективности комплексного применения мер помехозащиты для повышения устойчивости функционирования средств связи в условиях радиопротиводействия противника

Для радиостанций первой группы характерны наличие простых аналоговых или дискретных видов модуляции, преимущественная ориентация для передачи телефонной и слуховой телеграфной информации, симплексные режимы работы, слабонаправленные антенны, слабая способность к передаче и ретрансляции данных, простые виды сигналов и т.д. Указанные особенности построения существующих радиосредств обуславливают

их слабую разведзащищенность и живучесть, а отсутствие каких-либо мер ПЗ сигнального характера, вдобавок обуславливают их малую помехоустойчивость.

Для радиостанций второй группы основным отличительным признаком от радиостанции первой группы в соответствии с тематикой данной работы является наличие комплексного применения мер ПЗ сигнального характера.

Многочисленные исследования показывают, что традиционные меры ПЗ, применяемые в настоящее время на практике, имеют крайне низкую эффективность и не оправдывают себя при защите РЭС от РП противником. Поэтому рассмотрение таких мер не имеет практического интереса. Напротив, исследование показателей помехоустойчивости и энергетической доступности средств радиосвязи с комплексным применением мер ПЗ сигнального характера, представляет научный интерес.

2.3 Состав сил и средств разведки и РЭБ армий иностранных государств

Учитывая уровень технического оснащения, анализ сил и средств РЭБ будет проводиться для батальона разведки и РЭБ (Р и РЭБ) механизированной дивизии (мд) СВ.

Батальон разведки и РЭБ мд США имеет в своем составе[1,2]:

- наземные мобильные станции радиоразведки AN/TRQ-32 “Timmeit”, переносные станции радиоразведки AN/PRD-10, -11, -12, наземные мобильные станции РЭП AN/TLQ-17A ”Traffic Gam” - в роте сбора разведсведений и РЭП

- наземный мобильный автоматизированный комплекс радиоразведки AN/TSQ-114B «Treil Blaser» КВ и УКВ диапазонов, станции РЭП AN/MLQ-34 - в роте разведки и РЭБ

- переносные РЛС разведки наземных движущихся целей AN/PPS-5B системы "Rembass" - в ротах радиолокационной разведки, контрразведки и допроса военнопленных;

- комбинированная авиационная система радио и РТР «IEWCS» - входит в роту авиаразведки.

- авиационные комплексы РР и РП радиосвязи AN/ALQ-151 «Quick Fix-2», станции РТР и РЭП РЛС разведки поля боя, ПВО и ПА AN/ALQ-143 «Mult Use», роту БЛА воздушной видовой разведки средней дальности действия "Pioneer" - в придаваемом вертолетном взводе разведки и РЭБ армейской авиации.

Радиоподавление ведется наземными мобильными станциями помех на глубину до 15 (40) км в диапазоне частот 1,5 - 150 (20 - 300) МГц, а также воздушными средствами типа IEWCS, «Quick Fix-2» или «Mult Use» [1].

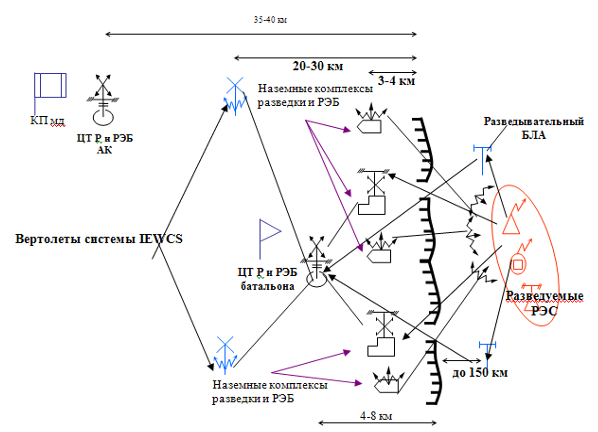

Схема построения боевых порядков батальона разведки и РЭБ при ведении РЭБ в наступательной операции показана на рис.2.1.

Рисунок 2.1 Боевые порядки батальона Р и РЭБ мд.

ТТХ комплексов, находящихся на вооружении батальона представлены в табл.2.1.

Анализ возможностей противника по радиоподавлению средств радиосвязи.

Анализ возможностей противника по РП линий радиосвязи в ТЗУ будет проводиться применительно к рассмотренным средствам разведки и РЭБ противника путем усреднения их основных тактико-технических характеристик, наиболее существенно влияющих на процесс РП.

Как видно из табл. 2.1 ТТХ средств РП батальона разведки и РЭБ позволяют говорить об их соответствии ТТХ средств связи ТЗУ. Это говорит о том, что данные комплексы проектировались исключительно для подавления существующих средств радиосвязи.

Таблица 2.1 ТТХ комплексов РиРЭБ батальона Р и РЭБ

Целесообразно разделить комплексы РЭБ по варианту базирования на наземные и воздушные, т.к. условия РП в значительной степени зависят от высоты подъема антенн станций помех. Поэтому энергетические расчеты возможности радиоподавления проведены для двух указанных случаев варианта базирования средств РЭБ.

Таким образом, в этом разделе дипломной работы обобщены исходные данные, содержащиеся в задании на дипломную работу. Рассмотрены существенные с точки зрения возможности радиоподавления характеристики средств связи ТЗУ и комплексов разведки и РЭБ. Проведена классификация ЛРС ТЗУ и РЭС связи, а также комплексов разведки и РЭБ батальона разведки и РЭБ механизированной дивизии СВ США в соответствии с указанными выше целями исследования, проводимого в настоящей работе.
