Радиопередатчик с частотной модуляцией

Для получения высокого электронного КПД выберем угол отсечки коллекторного тока θ=90о, тогда коэффициенты разложения для косинусоидального импульса:

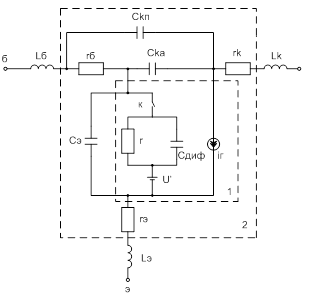

Эквивалентная схема транзистора, включенного по схеме с общим эмиттером:

4.2 Расчет электронного режима транзистора

Рвых1=1.625 Вт на рабочей частоте f=310 МГЦ для граничного режима работы.

4.2.1 Коллекторная цепь

1. Напряженность граничного режима:

2. Амплитуда коллекторного напряжения и тока первой гармоники:

3. Постоянные составляющие коллекторного, базового и эмиттерного токов:

4. Максимальная величина коллекторного тока:

,

т.е. меньше максимально допустимой величины.

5. Мощности, потребляемые от источника коллекторного питания и рассеиваемая на коллекторе транзистора:

Рассеиваемая мощность меньше допустимой, транзистор выбран правильно:

6. Электронный КПД коллекторной цепи:

или

7. Эквивалентное сопротивление коллекторной нагрузки току первой гармоники:

8. Максимальная температура коллекторного перехода (радиатор отсутствует):

4.2.2 Базовая цепь

1. Дополнительной сопротивление в базовой цепи:

Так как , то в реальной схеме можно не ставить сопротивление , но оно остается в расчетных формулах.
