Радиопередатчик с частотной модуляцией

9.3 Габаритные размеры радиодеталей и радиокомпонентов

1. Конденсаторы:

1.1КМ-5Б

L=4.5 мм

B=6.5 мм

А=2.5 мм

d=0.5 мм

1.2.К10-50Б

1.3.К50-6

c="images/referats/11158/image309.png">h=6 мм

D=4 мм

A=2 мм

2. Резисторы

Р1-71-0.125

l=3.5 мм

d=2 мм

H=31 мм

D=0.5 мм

3. Транзистор КТ306Б

4. КварцРВ-59

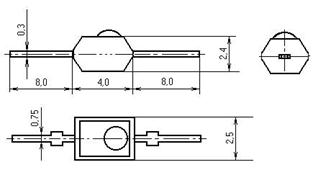

5. Варикап КВ109В

6. Разъем для антенны:

GB-116(BNC-7017):

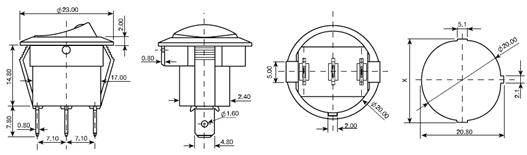

7. Кнопка включения/выключения:

SR-06NR:

8. Аккумулятор:

Hander HA-14-6:

9. Стабилитрон

1N4733A, Uстаб=5,1 +- 5% (В)

10. Транзистор 2Т925А

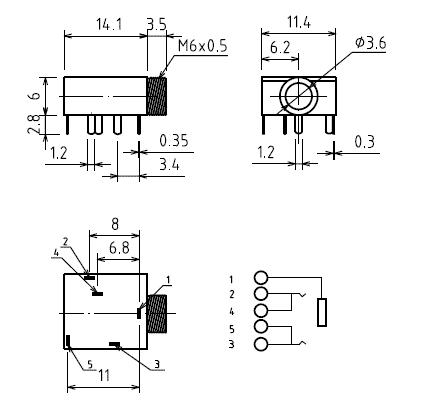

Для микрофона выберем аудио разьем: AUB 11/2

9.4 Расчет катушки индуктивности

Если катушка бескаркасная, то диаметр провода d должен быть не мене 0.4-0.5(мм), для обеспечения необходимой жесткости при диаметре катушки D не более 1(см) и числе витков N не более 5-10.

Рассчитаем индуктивность L2=0.6 мкГн.

Для намотки будем использовать провод ПЭВ1, толщина которого d=0.5 мм (в изоляции 0.55 мм). Выберем длину намотки l=0.6 см, диаметр намотки D=0.7 см, исходя из оптимального отношения

.

Коэффициент

Тогда число витков:

Шаг намотки:

, т.е. намотка осуществима.
