Рис. 1.16 Организация каналов управления в 51-кадровом мультикадре

Объединение ВССН СССН каналов

В отличие от структуры объединенного канала TCH/SACCH, где физический канал выделяется для одного или двух абонентов, объединенный канал ВССН/СССН предназначен для всех подвижных станций, которые в одно и то же время находятся в одной соте. Более того, все подканалы, передаваемые в этой стру

ктуре, являются симплексными.

В канале передачи сигналов управления (ВССН, "сеть - подвижная станция") передается общая информация о сети (соте), в которой подвижная станция находится в данный момент, и о смежных сотах.

В канале синхронизации (SCH, "сеть - подвижная станция") передается информация о временной (цикловой) синхронизации и опознавании приемопередатчика базовой станции.

В канале подстройки частоты (FCCH, "сеть - подвижная станция") передается информация для синхронизации несущей.

Канал параллельного доступа (RACH, "подвижная станция - сеть") используется подвижной станцией в режиме пакетной передачи ALOHA для доступа к сети в случае, если надо пройти регистрацию при включении или сделать вызов.

Канал разрешенного доступа (AGCH, "сеть - подвижная станция") используется для занятия специальных видов обслуживания (SDCCH или ТСН) подвижной станцией, которая ранее запрашивала их через канал RACH.

Канал вызова (РСН, "сеть - подвижная станция") используется для вызова подвижной станции в случае, когда инициатором вызова является сеть (абонент сети).

На рис. 1.16 а, б показано отображение рассматриваемых каналов на одном физическом канале в структуре 51-кадрового мультикадра.

Линия "вверх" ВССН/СССН каналов используется только для передачи канала параллельного доступа RACH, который является единственным каналом управления от подвижной станции к сети. Подвижная станция может использовать нулевой временной интервал в любом из кадров для осуществления доступа к сети.

На линии "вниз" 51 кадр группируется в 5 групп по 10 кадров, при этом один кадр остается свободным, каждая из этих групп начинается с канала FCCH, за которым следует канал SCH. Остальные 8 кадров в каждой группе образуют два блока из четырех кадров. Первый блок первой группы предназначен для канала ССН, тогда как другие 9 блоков (они называются блоками передачи сигнала вызова) используются для передачи каналов РСН и AGCH общего канала управления СССН. Таким образом, в рассматриваемом случае: 4 кадра используются для канала ВССН, 5 - для FCCH, 5 - для SCH и 36 либо для AGCH, либо для РСН (9 блоков вызова).

Каждая подвижная станция может занимать один из девяти блоков вызова, но каждый вызывной блок может использоваться для вызова более одной станции.

Полная скорость передачи для канала ВССН, а также для канала AGCH/PCH составляет 1,94 кбит/с (4х114 бит за 235 мс).

Существуют и другие переменные структуры, которые могут использоваться в 51-кадровом мультикадре. "Переменными" их называют потому, что их структура изменяется в зависимости от нагрузки в соте. В одном случае может рассматриваться индивидуальный канал управления 8SDCCH/8 в одном физическом канале (рис. 1.16 в, г). Однако, если нагрузка в соте мала, структуру BCCH/CCCH можно объединить с индивидуальным каналом управления SDCCH/4 (рис. 1.16 д, е) в одном физическом канале. Если сота испытывает большую нагрузку, одного физического канала может быть недостаточно для всего трафика BCCH/CCCH. В этом случае временные интервалы 2, 4 и 6 в структуре ВССН также используют для этой цели, однако в этом случае передаются пустые интервалы вместо SCH и FCCH.

Отображение логических каналов на физические каналы осуществляется через процессы кодирования и шифрования передаваемых сообщений.

Для защиты логических каналов от ошибок, которые имеют место в процессе передачи, используют три вида кодирования: блочное - для быстрого обнаружения ошибок при приеме; сверточное - для исправления одиночных ошибок; перемежение - для преобразования пакетов ошибок в одиночные.

Для защиты каналов от подслушивания в каналах связи и управления применяется шифрование.

Дня передачи сообщений по физическим каналам используется гауссовская частотная манипуляция с минимальным частотным сдвигом (GMSK).

1.2.5 Модуляция радиосигнала

В стандарте GSM применяется спектрально-эффективная гауссовская частотная манипуляция с минимальным частотным сдвигом (GMSK). Манипуляция называется "гауссовской" потому, что последовательность информационных бит до модулятора проходит через фильтр нижних частот (ФНЧ) с характеристикой Гаусса, что дает значительное уменьшение полосы частот излучаемого радиосигнала [2]. Формирование GMSK радиосигнала осуществляется таким образом, что на интервале одного информационного бита фаза несущей изменяется на 90°. Это наименьшее возможное изменение фазы, распознаваемое при данном типе модуляции. Непрерывное изменение фазы синусоидального сигнала дает в результате частотную модуляцию с дискретным изменением частоты. Применение фильтра Гаусса позволяет при дискретном изменении частоты получить "гладкие переходы". В стандарте GSM применяется GMSK-модуляция с величиной нормированной полосы

ВТ = 0,3

где В - ширина полосы фильтра по уровню минус 3 дБ, Т - длительность одного бита цифрового сообщения. Принципиальная схема модулятора показана на рис. 1.17.

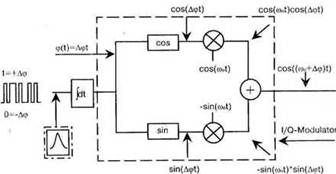

Рис. 1.17 Принципиальная схема модулятора

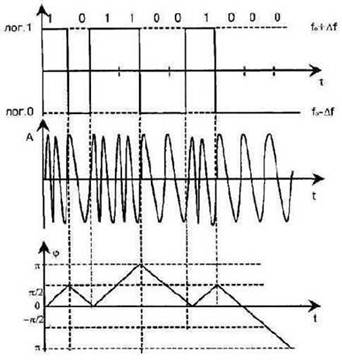

Рис 1.18 Временные диаграммы

1.3 Обработка речи в стандарте GSM

1.3.1 Общее описание процессов обработки речи

Процессы обработки речи в стандарте GSM направлены на обеспечение высокого качества передаваемых сообщений, реализацию дополнительных сервисных возможностей и повышение потребительских качеств абонентских терминалов.

Обработка речи осуществляется в рамках принятой системы прерывистой передачи речи. Система прерывистой передачи речи (DTX) обеспечивает включение передатчика только тогда, когда пользователь начинает разговор и отключает его в паузах и в конце разговора. DTX управляется детектором активности речи (VAD), который обеспечивает обнаружение и выделение интервалов передачи речи с шумом и шума без речи даже в тех случаях, когда уровень шума соизмерим с уровнем речи. В состав системы прерывистой передачи речи входит также устройство формирования комфортного шума, который включается и прослушивается в паузах речи, когда передатчик отключен. Экспериментально показано, что отключение фонового шума на выходе приемника в паузах при отключении передатчика раздражает абонента и снижает разборчивость речи, поэтому применение комфортного шума в паузах считается необходимым. DTX процесс з приемнике включает также интерполяцию фрагментов речи, потерянных из-за ошибок в канале.

Структурная схема процессов обработки речи в стандарте GSM показана на рис. 1.19, главным устройством в этой схеме является речевой кодек.
