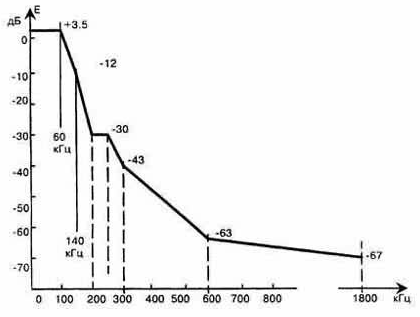

Рис. 1.10 Нормы на спектральную характеристику излучаемого сигнала

Одна из особенностей формирования сигналов в стандарте GSM - использование медленных скачков по частоте в процессе сеанса связи. Главное назначение таких скачков (SFH - Slow Frequency Hopping) - обеспечение частотного разнесения в радиоканалах, функциони

рующих в условиях многолучевого распространения радиоволн. SFH используется во всех подвижных сетях, что повышает эффективность кодирования и перемежения при медленном движении абонентских станций. Принцип формирования медленных скачков по частоте состоит в том, что сообщение, передаваемое в выделенном абоненту временном интервале TDMA кадра (577 мкс), в каждом последующем кадре передается (принимается) на новой фиксированной частоте. В соответствии со структурой кадров время для перестройки частоты составляет около 1 мс.

В процессе скачков по частоте постоянно сохраняется дуплексный разнос 45 МГц между каналами приема и передачи. Всем активным абонентам, находящимся в одной соте, ставятся в соответствие ортогональные формирующие последовательности, что исключает взаимные помехи при приеме сообщений абонентами в соте. Параметры последовательности переключения частот (частотно-временная матрица и начальная частота) назначаются каждой подвижной станции в процессе установления канала. Ортогональность последовательностей переключения частот в соте обеспечивается начальным частотным сдвигом одной и той же (по алгоритму формирования) последовательности. В смежных сотах используются различные формирующие последовательности.

Комбинированная TDMA/FDMA схема организации каналов в стандарте GSM и принцип использования медленных скачков по частоте при передаче сообщений во временных кадрах показаны на рис. 1.11,1.12.

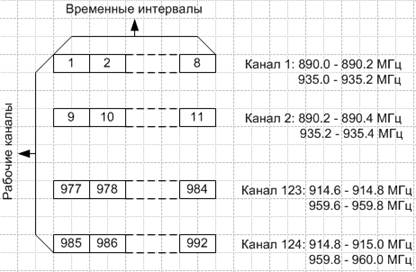

Рис. 1.11 Схема организации каналов в стандарте GSM

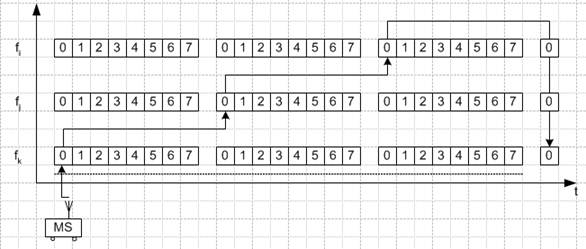

Рис. 1.12 Принцип использования медленных скачков по частоте при передаче сообщений во временных кадрах.

Для сравнения можно отметить, что по результатам экспериментальных исследований, проведенных на действующих сетях GSM, пространственное разнесение приемных антенн на базовой станции дает выигрыш 3-4 дБ.

Принятая структура ТDМА кадров и принципы формирования сигналов в стандарте GSM в совокупности с методами капельного кодирования позволили снизить требуемое для приема отношение сигнал/помеха до 9 дБ, тогда как в стандартах аналоговых сотовых сетей связи оно составляет 17-18 дБ.

1.2 Организация физических и логических каналов в стандарте GSM

1.2.1 Частотный план стандарта GSM

Сети GSM функционируют параллельно с существующими европейскими национальными сетями аналоговых сотовых систем подвижной связи (ССПС) стандартов NMT-900, TAGS, ETACS. Частотные планы ССПС, включая стандарт GSM, показаны на рис. 1.13.

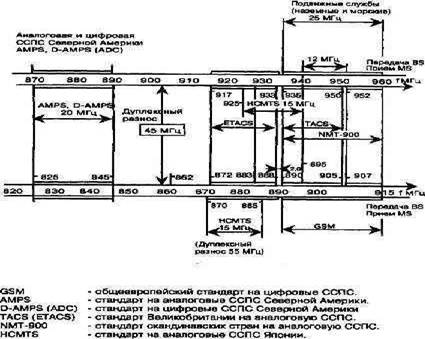

Рис. 1.13 Частотные планы ССПС

Каждая из полос, выделенных для сетей GSM, разделяется на частотные каналы. Разнос каналов составляет 200 кГц, что позволяет организовать в сетях GSM 124 частотных канала. Частоты, выделенные для передачи сообщений подвижной станцией на базовую и в обратном направлении, группируются парами, организуя дуплексный канал с разносом 45 МГц. Эти пары частот сохраняются и при перескоках частоты. Каждая сота характеризуется фиксированным присвоением определенного количества пар частот.

Если обозначить FI (п) - номер несущей частоты в полосе 890-915 МГц, Fu (п) - номер несущей частоты в полосе 935-960 МГц, то частоты каналов определяются по следующим формулам:

FI (п) = 890,2 + 0,2 (п-1), МГц: Fu (п) = FI (п) + 45, МГц; 1 < п < 124

В таблице 1.3 приведены номиналы частот каналов для приема (RX) и передачи (ТХ) базовыми станциями и соответствующие им номера каналов.

Таблица 1.3

Каждая частотная несущая содержит 8 физических каналов, размещенных в 8 временных окнах в пределах TDMA кадра и в последовательности кадров. Каждый физический канал использует одно и то же временное окно в каждом временном TDMA кадре.

До формирования физического канала сообщения и данные, представленные в цифровой форме, группируются и объединяются в логические каналы двух типов: каналы связи - для передачи кодированной речи или данных (ТСН); каналы управления - для передачи сигналов управления и синхронизации (ССН).

Более чем один тип логического канала может быть размещен на одном и том же физическом канале, но только при их соответствующей комбинации.

1.2.2 Структура логических каналов связи

В стандарте GSM различают логические каналы связи двух основных видов: TCH/F (Full Rate Traffic Channel) - канал передачи сообщений с полной скоростью 22,8 кбит/с (другое обозначение Вт); TCH/H (Half Rate Traffic Channel) - канал передачи сообщений с половинной скоростью 11,4 кбит/с (другое обозначение Lm).

Один физический канал может представлять собой канал передачи сообщений с полной скоростью или два канала с половинной скоростью передачи. В первом случае канал связи занимает одно временное окно; во втором - два канала связи занимают то же самое временное окно, но с перемежением в соседних кадрах (т.е. каждый канал - через кадр).

Для передачи кодированной речи и данных предназначены каналы связи следующих типов: TCH/FS (Full Rate Traffic Channel for Speech):

- канал для передачи речи с полной скоростью; TCH/HS (Half Rate Traffic Channel for Speech)

- канал для передачи речи с половинной скоростью; TCH/F 9,6 (Full Rate Traffic Channel for 9,6 kbit/s User Data)

- канал передачи данных с полной скоростью 9,6 кбит/с: TCH/F 4,8 (Full Rate Traffic Channel for 4,8 kbit/s User Data)

- канал передачи данных с полной скоростью 4,8 кбит/с; TCH/F 2,4 (Full Rate Traffic Channel for 2,4 kbit/s User Data)

- канал передачи данных с полной скоростью 2,4 кбит/с; ТСН/Н 4,8 (Half Rate Traffic Channel for 9,6 kbit/s User Data)

- канал передачи данных с половинной скоростью 4,8 кбит/с; СН/Н 2,4 (Half Rate Traffic Channel for 9,6 kbit/s User Data) - канал передачи данных с половинной скоростью 2,4 кбит/с.
