Интерфейс между BSC и ОМС (О - интерфейс) предназначен для связи BSC с ОМС, используется в сетях с пакетной коммутацией МККТТ Х.25.

Внутренний BSC-интерфейс контроллера базовой станции обеспечивает связь между различным оборудованием BSC и оборудованием транскодирования (ТСЕ); использует стандарт ИКМ - передачи 2,048 Мбит/с и позволяет организовать из четырех каналов со скоростью 16 кбит/с

один канал на скорости 64 кбит/с.

Интерфейс между MS и BTS (Um - радиоинтерфейс) определен в сериях 04 и 05 Рекомендаций ETSI/GSM.

Сетевой интерфейс между ОМС и сетью, так называемый управляющий интерфейс между ОМС и элементами сети, определен ETSI/GSM Рекомендациями 12.01 и является аналогом интерфейса Q.3, который определен в многоуровневой модели открытых сетей ISO OSI.

Соединение сети с ОМС могут обеспечиваться системой сигнализации МККТТ SS N7 или сетевым протоколом Х.25. Сеть Х.25 может соединяться с объединенными сетями или с PSDN в открытом или замкнутом режимах.

GSM - протокол управления сетью и обслуживанием также должен удовлетворять требованиям Q.3 интерфейса, который определен в ETSI/GSM Рекомендациях 12.01.

Интерфейсы между сетью GSM и внешним оборудованием:

Интерфейс между MSC и сервис-центром (SC) необходим для реализации службы коротких сообщений. Он определен в ETSI/GSM Рекомендациях 03.40.

Интерфейс к другим ОМС. Каждый центр управления и обслуживания сети должен соединяться с другими ОМС, управляющими сетями в других регионах или другими сетями. Эти соединения обеспечиваются Х-интерфейсами в соответствии с Рекомендациями МККТТ М.ЗО. Для взаимодействия ОМС с сетями высших уровней используется Q.3 - интерфейс.

1.1.4 Структура служб и передача данных в стандарте GSM

Стандарт GSM содержит два класса служб: основные службы и телеслужбы. Основные службы обеспечивают: передачу данных (асинхронно) в дуплексном режиме со скоростями 300, 600, 1200, 2400, 4800 и 9600 бит/с через телефонные сети общего пользования; передачу данных (синхронно) в дуплексном режиме со скоростями 1200, 2400, 4800 и 9600 бит/с через телефонные сети общего пользования, коммутируемые сети передачи данных общего пользования (CSPDN) и ISDN; доступ с помощью адаптера к пакетной асинхронной передаче данных со стандартными скоростями 300-9600 бит/с через коммутируемые сети пакетной передачи данных общего пользования (PSPDN), например, Datex-P; синхронный дуплексный доступ к сети пакетной передачи данных со стандартными скоростями 2400-9600 бит/с [1].

При передаче данных со скоростью 9,6 кбит/с всегда используется канал связи с полной скоростью передачи. В случае передачи на скоростях ниже 9,6 кбит/с могут использоваться полускоростные каналы связи.

Перечисленные функции каналов передачи данных предусмотрены для терминального оборудования, в котором используются интерфейсы МККТТ со спецификациями V.24 или Х.21 серий. Эти спецификации определяют вопросы передачи данных по обычным каналам телефонной связи. Телеслужбы предоставляют следующие услуги:

1) телефонная связь (совмещается со службой сигнализации: охрана квартир, сигналы бедствия и пр.);

2) передача коротких сообщений;

3) доступ к службам "Видеотекс", "Телетекс";

4) служба "Телефакс" (группа 3).

Дополнительно стандартизован широкий спектр особых услуг (передача вызова, оповещения о тарифных расходах, включение в закрытую группу пользователей).

Так как ожидается, что большинство абонентов будет использовать услуги GSM в деловых целях, особое внимание уделяется аспектам безопасности и качеству предоставляемых услуг.

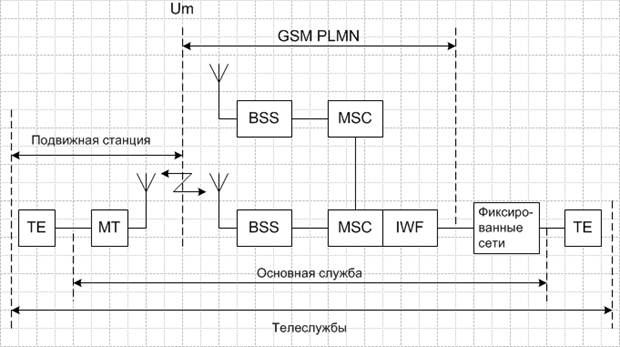

Структурная схема служб связи в GSM PLMN показана на рис. 1.5 (GSM PLMN - GSM Public Land Mobile Network - сеть связи с наземными подвижными объектами; ТЕ (Terminal Equipment) -терминальное оборудование, МТ (Mobile Terminal) - подвижный терминал, IWF (Interworking Function) - межсетевой функциональный стык). К передаче данных относится и новый вид службы, используемый в GSM, - передача коротких сообщений (передача служебных буквенно-цифровых сообщений для отдельных групп пользователей).

Рис. 1.5 Структурная схема служб связи в GSM PLMN

При передаче коротких сообщений используется пропускная способность каналов сигнализации. Сообщения могут передаваться и приниматься подвижной станцией. Для передачи коротких сообщений могут использоваться общие каналы управления. Объем сообщений ограничен 160-ю символами, которые могут приниматься в течение текущего вызова либо в нерабочем цикле. В управление радиоканалами, защиту от ошибок в радиоканале, кодирование-декодирование речи, текущий контроль и распределение данных пользователя и вызовов, адаптацию по скорости передачи между радиоканалом и данными, обеспечение параллельной работы нагрузок (терминалов), обеспечение непрерывной работы в процессе движения.

Используется три типа оконечного оборудования подвижной станции (рис. 1.6): МТ0 (Mobile Termination 0) - многофункциональная подвижная станция, в состав которой входит терминал данных с возможностью передачи и приема данных и речи: МТ1 (Mobile Termination 1) - подвижная станция с возможностью связи через терминал с ISDN; МТ2 (Mobile Termination 2) - подвижная станция с возможностью подключения терминала для связи по протоколу МККТТ V или Х серий.

Рис. 1.6 Три типа оконечного оборудования подвижной станции.

Терминальное оборудование может состоять из оборудования одного или нескольких типов, такого как телефонная трубка с номеронабирателем, аппаратуры передачи данных (DTE), телекс и т.д.

Различают следующие типы терминалов: ТЕ1 (Terminal Equipment 1) - терминальное оборудование, обеспечивающее связь с ISDN; ТЕ2 (Terminal Equipment 2) - терминальное оборудование, обеспечивающее связь с любым оборудованием через протоколы МККТТ V или Х серий (связь с ISDN не обеспечивает). Терминал ТЕ2 может быть подключен как нагрузка к МТ1 (подвижной станции с возможностью связи с ISDN) через адаптер ТА.

Система характеристик стандарта GSM, принятая функциональная схема сетей связи и совокупность интерфейсов обеспечивают высокие параметры передачи сообщений, совместимость с существующими и перспективными информационными сетями, предоставляют абонентам широкий спектр услуг цифровой связи.

1.1.5 Структура ТDМА кадров и формирование сигналов в стандарте GSM

В результате анализа различных вариантов построения цифровых сотовых систем подвижной связи (ССПС) в стандарте GSM принят многостанционный доступ с временным разделением каналов (TDMA). Общая структура временных кадров показана на рис. 1.7 [3]. Длина периода последовательности в этой структуре, которая называется гиперкадром, равна Тг = 3 ч 28 мин 53 с 760 мс (12533,76 с). Гиперкадр делится на 2048 суперкадров, каждый из которых имеет длительность Те = 12533,76/2048 = 6,12 с.

Суперкадр состоит из мультикадров. Для организации различных каналов связи и управления в стандарте GSM используются два вида мультикадров:
