Методы и средства обработки аналоговых сигналов

nopt = 5

fopt = 13,37803

Bopt = 66,89014

С1= 66,89014

Рис. 6

4-ая группа датчиков

a=0,8 [1/сек];

m=11;

Вид модели сигнала

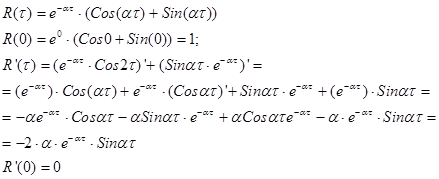

R(t)=.

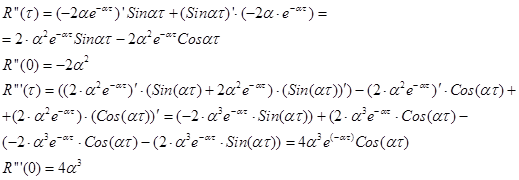

Ряд Маклорена

Таким об разом:

e2(n,Dt)£ D2

Таблица 7

nopt = 4

fopt = 3,454699

Bopt = 17,2735

С1= 38,00169

Рис. 7

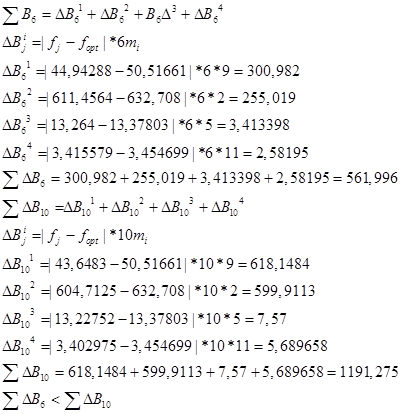

Так как DB6 <DB10, то выбираем nацп = 6.

Результаты расчетов параметров квантования сведем в таблицу:

Таблица8

Информационная избыточность вносимая УСД:

НАГРУЗОЧНЫЙ РАСЧЕТ

Цель нагрузочного расчета - формирование рабочей нагрузки АСНИ во времени между устройствами системы. При этом необходимо решить следующие задачи:

выбрать режим сбора и первичной обработки данных;

рассчитать параметры временной диаграммы работы АСНИ по критерию минимума непроизводительных затрат при ограничении на скорость сбора данных;

рассчитать требуемый объем оперативной памяти;

выбрать ЭВМ, состав программного обеспечения и интерфейс (предварительно) из заданного набора альтернативных вариантов.

Снятие показания с датчика и его первичную обработку будем считать прикладной задачей. Для опроса i-го датчика каждый раз запускается i-ая прикладная задача. В начале расчета подсчитывается С0 - суммарная частота запуска прикладных задач по следующей формуле:

Здесь m - число датчиков в системе, foi - частота опроса i-го датчика (получены на этапе информационного расчета).

Вводится понятие потенциальной нагрузочной характеристики (ПНХ). Она характеризует уменьшение потенциальных возможностей системы, при увеличении расходов на диспетчеризацию. Расход на диспетчеризацию тем больше, чем чаще появляются запросы на запуск прикладных задач. В общем виде ПНХ может быть представлена следующим образом:

rn(C)=1-rд(C)

Здесь rд(C) - приведенные затраты процессорного времени на диспетчеризацию.

rд(С)=1-rп(С)

0£rn(C)£1

Конкретный вид ПНХ определяется выбранной операционной системой (ОС). Операционная система выбирается в соответствии с запросами системы и с учетом критерия минимизации стоимости системы. Наиболее быстродействующей является 3-я ОС.

Рис. 8

Каждому рабочему режиму АСНИ на плоскости нагрузочной характеристики соответствует рабочая точка (РТ) с координатами: Cрт и rрт.

rрт=Срт(tусд+tинт+tпо)

tусд - задержка вносимая УСД.

Здесь Сусд - максимальная скорость преобразования, выбирается из [1] пункт 6.2.3 таблица 2.

tинт - задержка вносимая интерфейсом при обмене данными между ЭВМ и УСД, выбирается из П1 пункт 6.2.4 таблица 4.

tпо - затраты процессорного времени не связанные с обменом (подготовительные операции, первичная обработка).

При выборе ОС значения t1 и t2, а также tпо даны для 3-ей ЭВМ. Для их пересчета на выбранный вариант ЭВМ используются формулы:

Здесь , , - значения для выбранной ЭВМ;

, , - значения для 3-ей ЭВМ;

, , , - индивидуальные коэффициенты производительности.
