ЭТАП 4. РАСЧЕТ СТОИМОСТИ СЕТИ СВЯЗИ

Приводится ортоганальный план размещения АСНИ в монтажном пространстве:

Рис.20

В соответствии с выбранной метрикой рассчитывается длина магистрали lмаг., проверяется: является ли она допустимой для выбранного интерфейса. Рассчитывается стоимость магистрали Q

маг

В нашем примере выбран интерфейс с кольцевой магистралью и соединение между устройствами следующее: УСД1-УСД2-УСД3- УСД4-ЭВМ- УСД1 (см. рис.25). Расчет длины магистрали выполняется следующим образом:

Для нашего интерфейса длина магистрали не должна превышать 150 м, проверим это условие:

lмаг.=149,36 м > 150 м

Т.е. данное условие выполняется.

Рассчитаем стоимость магистрали:

Qмаг.=5*149,36=746,8руб.

Qсовм=2087,935 руб

Рассчитывается длина линии связи между датчиками и УСД, а также между ВУ и ЭВМ, и ее стоимость Qл.св

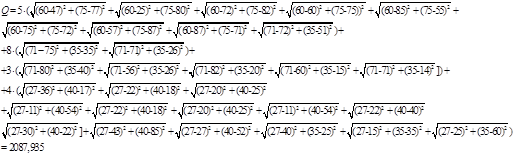

Совместим расчет длины линии связи и ее стоимости в одном выражении:

Вычисляется конечная стоимость сети связи в АСНИ:

Qсети=Qмаг.+Qл.св. [руб]

АНАЛИЗ РЕЗУЛЬТАТОВ И ОЦЕНКА ПОКАЗАТЕЛЕЙ ЭФФЕКТИВНОСТИ АСНИ

Указывается перечень аппаратных и программных средств оптимальной АСНИ и стоимость последней:

Qs=Qусд+Qэвм+Qбп+Qос+Qсети

Здесь Qусд - стоимость всех УСД в АСНИ;

Qэвм, Qбп - стоимость ЭВМ и блоков оперативной памяти соответственно;

Qос - стоимость операционной системы;

Qсети - стоимость сети связи.

Перечень аппаратно-программного обеспечения:

1-й вариант УСД tусд=100 мкс

1-й вариант ЭВМ

3-й вариант интерфейса (последовательный) tинт=100 мкс

1-й вариант алгоритма ЗСД tпо=5,4545 мкс

1-ой вариант ОС rп(С)=,706336

3 блоков памяти по 16 кб

Расчет стоимости АСНИ:

Qусд=4*500=2000 у.е.

Qэвм=8×103=8000 у.е.

Qозу=103×h=103×3 =3000 у.е.

Qос=1000 у.е. (с настройкой)

Qсети=2087,935+746,8=2834,735 у.е.

Таким образом, стоимость АСНИ:

Qs=2000+8000+3000+1000+2834,735 =16834,735 у.е.

Параметры временной диаграммы работы АСНИ на этапе сбора данных сводятся в Таблицу 12

Таблица 12
