Методы и средства обработки аналоговых сигналов
Определим диапазон изменения производной. Примем, что x>"xi, тогда
Пусть теперь x<"xi, тогда
Т.е. диапазон изменения производной [-40; +40].
Пусть теперь x&
lt;"xi, тогда
Т.е. диапазон изменения производной [-36; +36].
Пусть теперь x<"xi, тогда
Т.е. диапазон изменения производной [-32; +32].
Пусть теперь x<"xi, тогда
Т.е. диапазон изменения производной [-12; +12].
Построим график производной. Для этого нужно найти всего по одному значению производной в каждом из отрезков, образуемых узловыми точками

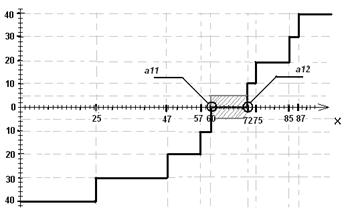

Рис. 16
Остальные графики производных строятся аналогично.
Удельная стоимость линии связи от УСД к ЭВМ (магистраль связи) накладывает ограничение на область поиска оптимальных координат. Эта удельная стоимость приводится в П4 таблица 3. Она зависит от типа выбранного интерфейса. В нашем случае она равна 5. Поэтому область поиска оптимальных координат уменьшается до диапазона изменения производной [-5; +5]. Таким образом область поиска координаты X для УСД1 равна (60; 72) (заштрихованная область на рис. 16).
a11 и a12 - оконечные точки области поиска оптимальных координат.
Уточним, что в нашем примере Q01 характеризует связь УСД1 с датчиками 1-ой группы, Q02 - связь УСД2 с датчиками 1-ой, 2-ой и 3-ей групп, Q03 – связь УСД3 с датчиками 4-ой группы, Q04 -связ УСД4 с датчиками 4-ой группы, Q05 - связь ЭВМ с двумя МР и одним ПУ.

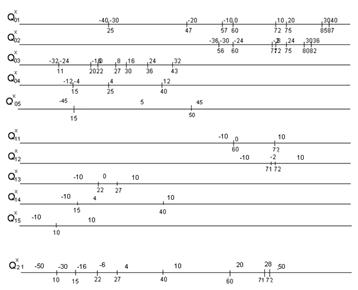

Приведем диаграмму координатных осей, о которых говорилось выше, для Q01x, Q02x, Q03x ,Q04x ,Q05x (рис.17).
Под этими координатными осями располагаются координатные оси для Q11, Q12, Q13, Q14, Q15, которые характеризуют те же связи УСД с датчиками и ЭВМ с ВУ, что и Q уровня 0, но с учетом ограничений накладываемых на область поиска стоимостью магистрали. На этих координатных осях размечаются только те узловые точки, которые принадлежат области поиска. Значения производной копируются с уровня 0, за исключением того, что за областью поиска значение производной принимается равным удельной стоимости магистрали. В нашем случае этими значениями будут +5 и -5.
Под этими линиями располагается еще одна линия для Q21, которая характеризует стоимость связи между объектами 1-го и 2-го уровня. В нашем случае это будет связь УСД1, УСД2,УСД3,УСД4 и ЭВМ. На эту линию переносятся все узловые точки с линий Q11х, Q12х, Q13х, Q14x ,Q15x , а значения производной от Q21х в получившихся отрезках образуется как сумма значений производных в соответствующих отрезках на линиях Q11, Q12, Q13 , Q14, Q15
Рис.17
В первую очередь определяется координата единственного объекта на самом нижнем уровне иерархии. В качестве значения координаты выбирается любое значение из отрезка, где производная ближе всего к 0 (чаще это концевые точки такого отрезка). В нашем случае это будет координата разъема, примем ее равной: x21=27. Остальные координаты (всех объектов уровня 1) определяются по правилу:
Где a11 и a12 - оконечные точки области поиска оптимальных координат для соответствующих Q1i. Определим оптимальные координаты для УСД1, УСД2, УСД3,УСД4 и ЭВМ:
УСД1
УСД2
УСД3
УСД4
ЭВМ
Рассмотрим координату У
Определим диапазон изменения производной. Примем, что у>"уi, тогда
Т.е. диапазон изменения производной [-40; +40].
Пусть теперь у<"уi, тогда
Т.е. диапазон изменения производной [-36; +36].
Пусть теперь x<"xi, тогда
Т.е. диапазон изменения производной [-32; +32].
Пусть теперь x<"xi, тогда
Построим график производной. Для этого нужно найти всего по одному значению производной в каждом из отрезков, образуемых узловыми точками.

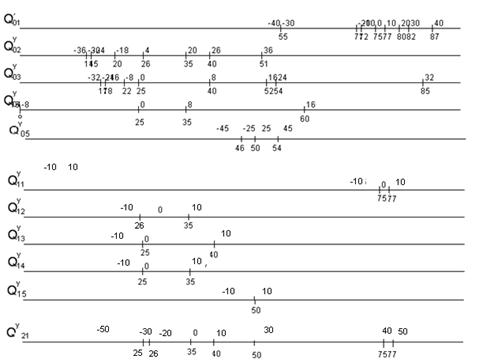

Рис.18
Рис.19
В первую очередь определяется координата единственного объекта на самом нижнем уровне иерархии. В качестве значения координаты выбирается любое значение из отрезка, где производная ближе всего к 0 (чаще это концевые точки такого отрезка). В нашем случае это будет координата разъема, примем ее равной: y21=40.
Остальные координаты (всех объектов уровня 1) определяются по правилу:
Где a11 и a12 - оконечные точки области поиска оптимальных координат для соответствующих Q1i.
Определим оптимальные координаты УСД1, УСД2, УСД3,УСД4 и ЭВМ:
УСД1
УСД2
УСД3
УСД4
ЭВМ
После того как найдены оптимальные координаты и по оси X и по оси Y для всех объектов АСНИ, данные о них сводятся в таблицу 11:
Таблица 11
X |
Y | |
УСД1 |
60 |
75 |
УСД2 |
71 |
35 |
УСД3 |
27 |
40 |
УСД4 |
27 |
35 |
ЭВМ |
27 |
50 |
