Конструирование

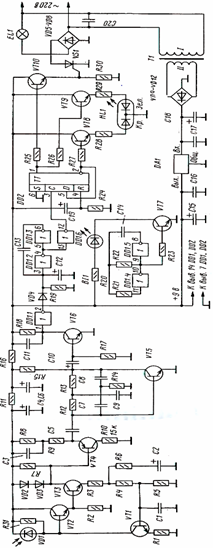

Встроенный ИК передатчик, со­бранный на элементах DD1.4, DD1.5 генератор импульсов частотой 30 .35 Гц позволяет пользоваться выключателем, не имея в руках пульта ДУ. Излучающий диод ВИ установлен рядом с фотодиодом VD1, но отделен от него светонепроницаемой перего­родкой. Излучение диода ВИ направлено в ту сторону, откуда ф

отодиод его принимает. Выключатель должен сра­батывать от ИК импульсов встроенно­го передатчика, отраженных от ладо­ни, поднесенной на расстояние 5 .20 см. Необходимую для этого мощность излучаемых импульсов ус­танавливают, изменяя номинал резис­тора R20.

2. Расчетная часть

2.1. Расчет надежности

Расчет надежности производят на этапе разработки объекта для определения времени наработки на отказ устройства. В результате расчета должны быть определены количествен­ные характеристики надежности объектов. Расчет производится по известным данным об интенсивности отказов элементов, состав­ляющих рассматриваемый объект; в частности, надежность ка­кой-либо сборочной единицы ЭВМ определяется значениями ин­тенсивности отказов ЭРЭ и элементов конструкции, составляющих сборочную единицу.

В настоящее время имеются обширные справочные данные по интенсивности отказов ЭРЭ. Эти данные приводятся для нормаль­ных температурных условий и для определенного электрического режима ЭРЭ.

Для определения среднего времени наработки на отказ произведём расчет надёжности на этапе проектирования. Для расчета задаются ориентировочные данные. В качестве температуры окружающей среды может быть принято среднее значение температуры внутри блока.

Для различных элементов при расчетах надёжности служат различные параметры. Для резисторов и транзисторов это допустимая мощность рассеяния, для конденсаторов допустимое напряжение, для диодов прямой ток.

Коэффициенты нагрузок для элементов каждого типа по напряжению могут быть определены по величине напряжения источника питания. Так для конденсаторов номинальное напряжение рекомендуется брать в 1,5-2 раза выше напряжения источника питания.

Допустимую мощность рассеяния резисторов следует брать в качестве номинального параметра. Фактическое значение параметра надо брать на половину меньше.

Для конденсаторов номинальным параметром в расчете надежности считается допустимые значения напряжения на обкладках конденсатора. В большинстве схем этот параметр не указывается. Его следует выбирать исходя напряжения источника питания.

Для транзисторов номинальный параметр Рк берется и справочников.

Для диодов контролируемый параметр - величина прямого тока (из справочников).

При увеличении коэффициента нагрузки интенсивность возрастает. Она также возрастает, если элемент эксплуатируется в более жестких условиях: при повышенной температуре, влажности, при ударах и вибрациях. В стационарной аппаратуре, работающей в отапливаемых помещениях, наибольшее влияние на надежность аппаратуры имеет температура.

В таблицу 1 заносим данные из принципиальной схемы.

Таблица заполняется по колонкам. В 1-ую колонку заносится наименование элемента, его тип определяется по схеме. Часто в схемах не указывается тип конденсатора, а даётся только его ёмкость. В этом случае следует по ёмкости и выбрать подходящий тип конденсатора в справочнике. Тип элемента заносится во вторую колонку.

В колонку 4 заносится температура окружающей среды.

Далее следует заполнить колонку 6, пользуясь теми рекомендациями, которые были приведены выше.

Студенту, как правило, не известны фактические параметры элемента. Выбирать их надо, руководствуясь рекомендациями таблицы 2.1.

Таблица 2.1

Зная kн определяем фактическое значение параметра и заполняем колонки 5 и 8.

Если kн в таблицу для элемента не указано, то следует ставить прочерк или брать kн=0,5.

Колонка 7 заполняется по справочнику.

Далее определяется коэффициент влияния (a), которое показывает как влияние на интенсивность отказов окружающая элемент температура в связи с коэффициентом нагрузки. Находят (a) по таблице 2.2.

Таблица 2.2.
