Холодильное оборудование предприятий торговли и общественного питания

♦ в зоне доступности покупателей (торговый зал, бар, кафе);

♦ в зоне хранения запаса товаров (подсобные и складские помещения, рабочее место продавца).

По способу охлаждения:

♦ с естественной циркуляцией охлажденного воздуха,

♦ с принудительной циркуляцией охлажденного вол духа (для уравнивания температуры по всему объему шкафа применяют вентилятор. Разбр

ос температуры в этом случае снижается до 1—2°С).

По количеству полок и расстоянию между ними.

По наличию подсветки.

По месту расположения компрессорно - конденсаторного агрегата:

♦ с верхним агрегатом;

♦ с нижним агрегатом.

По виду дверей:

♦ с глухими (непрозрачными) металлическими дверями (удобны к применению вне зоны видимости покупателей);

♦ со стеклянными (прозрачными) дверями (в зоне видимости покупателей);

♦ шкафы-витрины, которые позволяют осуществлять только хранение, но и демонстрацию товаров.

По конструктивным особенностям дверей:

♦ распашные;

♦ раздвижные;

♦ самозакрывающиеся скользящие стеклянные. По месту установки холодильного агрегата:

♦ со встроенным агрегатом;

♦ с отдельно установленным агрегатом. По количеству камер:

♦ однокамерные;

♦ двух- и более камерные.

Все панели имеют теплоизолирующий полиуретановый наполнитель, сделанный из материалов, не содержащих хлор органических компонентов. Имеются рейки с крюками для мяса, стеклянные двери и окна. Панели можно легко и очень быстро собрать из отдельных универсальных модулей

На рынке холодильных шкафов предлагается более торговых марок. В основном представлены модели следующих фирм: "Марихолодмаш", "Торгмаш", MAVI, DERBY, РARAVELL, KOXKA, LIBNERR.

При характеристике отдельных модификаций шкафов равными признаками являются их полезный объем, температурный режим, материал и конструкция дверей, количество полок и наличие подсветки и вентиляторов в охлждаемом объеме.

Большинство предлагаемых зарубежными производителями шкафов со встроенными холодильными агрегатами имеют объем 160—1400 л.

На мировом рынке в основном предлагаются два вида охлаждаемых шкафов: средне- и низкотемпературные.

И те и другие шкафы представлены модификациями с сухими и стеклянными дверями, причем в комбинированных моделях (только отечественного производства) объемы среднетемпературной и низкотемпературной секций практически равные. Эти шкафы конструктивно имеют две или четыре дверцы.

Предлагаемые модели могут быть с глухими металлическими и стеклянными дверями. Шкафы с глухими металлическими дверями используют обычно вне зоны видимости покупателей. Прозрачные двери в охлаждаемых шкафах требуют применения герметичных стеклопакетов, состоящих из двух или даже трех слоев стекла с вакуум-прослойкой, окантованных специальными герметичнымыми профилями.

От степени герметизации соединенных в пакет стекол, плотности прилегания двери к корпусу шкафа зависит запотевание стекол при эксплуатации. Запотевание стекла является раздражающим фактором как для продавцов, так и для покупателей, так как ухудшает обзор демонстрируемых продуктов и, следовательно, снижает эффективность сбыта. Запотевание свидетельствует о некачественном изготовлении стеклопакета производителем либо о повреждении двери при транспортировке и монтаже.

Как правило, обзорное стекло используется только конструкции самой двери. Но есть модели шкафов с прозрачной задней стенкой (в этом случае шкаф можно использовать в первом ряду торгового оборудования в магазине) а также и с прозрачными боковыми стенками (в этом случае появляется возможность кругового обзора хранящихся и демонстрируемых продуктов — островной вариант).

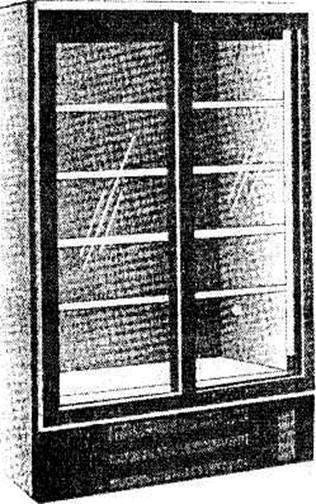

На рис. 3 представлен холодильный шкаф MOD-80f фирмы Caravell (Дания).

Рис. 3 Холодильный шкаф MOD-801

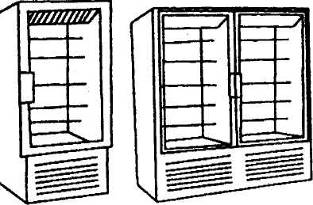

Рис. 4.Виды холодильных шкафов.

На рынке появились шкафы с выпуклой стеклянной дверью, что увеличивает охлаждаемый объем; их отличает оригинальный дизайн. Естественно, эти модели дороже своих аналогов, имеющих такие же температурные и габаритные характеристики.

По конструкции двери могут быть распашными и раздвижными. Распашные двери для шкафов объемом до 500 л могут быть приспособлены для сравнительно простой перенавески, что позволяет открывать их влево или вправо, что создает дополнительные удобства для продавцов в процессе работы, так как допускает наиболее приемлемую расстановку торговой мебели в зале и упрощает доступ к товарам.

Распашной вариант дешевле раздвижного, но не всегда удобен в эксплуатации в условиях небольших торговых площадей и узких проходов. Поэтому для экономии места некоторые фирмы вынуждены идти на дополнительные затраты и приобретать шкафы с раздвижными дверями. Наиболее миниатюрные конструкции шкафов имеют специальное приспособление для самозакрывания раздвижных створок.

В большинстве шкафов испаритель конструктивно расположен под потолком шкафа. Холодный воздух, имея большую плотность, опускается к нижней полке шкафа, охлаждая на своем пути хранящиеся в шкафу продукты. При такой естественной циркуляции воздуха в отдельных моделях шкафов перепад температур по высоте может доходить до нескольких градусов. В маркировке этих моделей шкафов иногда используются буквы St, что означает "естественное охлаждение".

Для выравнивания температур по всему объему шкафа применяют принудительную циркуляцию воздуха при помощи вентилятора. Разброс температур в этом случай снижается до 1—2С. Эффективность использования того или иного вида циркуляции воздуха зависит от хранящихся в нем продуктов. Для продуктов в герметичной упаковку целесообразнее использовать шкафы с маркировкой V в названии, что означает "принудительная вентиляция".

Равномерности охлаждения по всему объему шкафу можно также достичь, применяя особую конструкцию полок, ребрами жесткости которых являются трубки испари теля. Недостатки этой конструкции — жесткость креплена полок и невозможность изменения расстояния между ними. Большинство конструкций шкафов имеют определенное количество полок. Расстояние между ними, как правило, можно регулировать в определенных для каждой моде ли пределах. Некоторые фирмы предоставляют возможность дополнительной комплектации полок.

Подсветка, как правило, используется в шкафах-витринах и располагается либо горизонтально под потолком шкафа, либо вертикально с одной или двух сторон. В последнем случае товар освещается равномерно по всей плоскости выкладки. В качестве светильников используют люминесцентные лампы или гибкие нитевидные световые элементы.

По месту расположения компрессорно-конденсаторного агрегата различают два варианта: верхнее и нижнее. Не оказывая какого-либо влияния на температурный режим месторасположение агрегата предопределяет удобств обслуживания и ремонта, а также в некоторой степени долговечность и надежность.
