Биоуправляемые протезы предплечья. Протез предплечья с устройством обратной связи

Наряду с проблемой создания высокоэффективных приводных устройств и изыскания соответствующих источников питания, удовлетворяющих современным требованиям по габаритам и энергоемкости, весьма важной является и проблема управления такими протезами. Управление протезами может осуществляться посредством электрических контактов (пли бесконтактных электронных устройств). В этих случаях инвалид осущ

ествляет только управление, а силовые функции выполняют приводные устройства за счет внешнего источника энергии.

С физиологической точки зрения целесообразнее использовать управление, наиболее близкое к естественному. Наиболее физиологичным является биоэлектрическое управление, при котором управляющим сигналом служат электрические потенциалы, возникающие при сокращении мышц. Всякое сокращение (напряжение) скелетных мышц сопровождается появлением в них электрической активности. Интенсивность этой активности тем выше, чем сильнее сокращение мышцы. Биоэлектрические потенциалы мышц могут быть зарегистрированы с помощью электродов, вводимых внутрь мышцы или под кожу, или с помощью поверхностных электродов, накладываемых на кожу над соответствующими мышцами. В последнем случае регистрируются суммарные потенциалы многих мышечных волокон. При поверхностном отведении биоэлектрических потенциалов электромиограмма представляет собой сложный по амплитудному и частотному спектрам переменный электрический сигнал. Установлено, что в зависимости от степени сокращения мышц амплитуды биоэлектрических сигналов могут изменяться от нескольких микровольт до нескольких милливольт, а полоса частот составляет несколько сотен герц. Установлено также, что для управления протезами практически достаточными являются амплитуды биоэлектрического сигнала от 20— 30 мкВ и выше, а рабочий диапазон частот—100—400 Гц. Мощность биоэлектрического сигнала весьма мала, поэтому для практического использования ее необходимо усиливать. Для этого используются электронные усилители, с помощью которых уровень биоэлектрического сигнала с мышц повышается до необходимой величины и преобразовывается в форму, пригодную для управления исполнительными органами протеза. Таким образом, биоэлектрическая система управления включает в себя токоотводящее (токосъемное) устройство, предварительный усилитель, преобразователь, оконечный усилитель, исполнительное устройство и источник питания.

В протезах с миотоническим управлением сгибанием и разгибанием пальцев искусственной кисти используется эффект увеличения периметра культи при сокращении ее мышц. При сокращении мышцы культи надавливают па специальный датчик, сигнал с которого через электронную систему управляет движением пальцев искусственной кисти, ротацией кисти.

В настоящее время серийно выпускаются различные конструкции протезов верхних конечностей с внешними источниками энергии. Это протезы предплечья и плеча, оснащенные электромеханическими приводами, с биоэлектрическим, электроконтактным и миотоническим видами управления; протезы плеча с электромеханическим приводом кисти, управляемым с помощью биопотенциалов мыши культи плеча, и тяговым управлением локтевым шарниром.

Биоуправляемые протезы предплечья

В практике протезно-ортопедической помощи больным после ампутации на уровне предплечья применяются следующие разновидности протезов с внешними источниками энергии: протезы с биоэлектрическим управлением и протезы с миотоническим управлением. Разработаны также протезы с биоэлектрической релейной и пропорциональной системами управления и устройством обратной связи по силе схвати, а также с биоэлектрическим управлением двумя функциями.

Протез предплечья со встроенной системой биоэлектрического управления. Протез предназначен для снабжения больных после ампутации на уровне предплечья не выше 6 см от локтевого сустава, с укорочением культи не менее 6 см по сравнению со здоровым предплечьем.

Протез состоит из следующих основных частей: кисти 9 (рис. 1 ) с электромеханическим приводом, гильзы предплечья 6, механизма пассивной ротации кисти 7, усилителей напряжения с токосъемным устройством 3, усилителя мощности 8. стабилизатора питания с электродом «Масса» 5, блока питания /, крепления протеза 4, косметической оболочки 2.

Кисть с электромеханическим приводом состоит из пластмассового корпуса 5 (рис. 2 ),. подвижных блоков II —IV пальцев 2 и

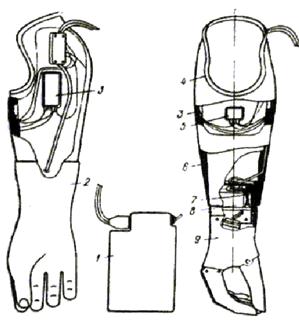

Рис.1 Протез предплечья со встроенной системой биоэлектрическогоуправления.

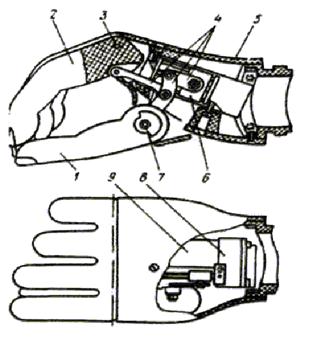

Рис. 2. Кисть с электромеханическим приводом.

I пальца, микроэлектродвигателя 9 с редуктором 8, системы рычагов 4, соединяющих ползун винтовой пары 6 редуктора с пальцами кисти. Пальцы кисти вращаются вокруг осей 7 и 3. При изменении направления вращении якоря электродвигателя движение пальцев кисти меняется на противоположное, так что, управляя вращением якоря, можно выполнять сгибание и разгибание пальцев. Изменение направления вращения якоря в данной конструкции осуществляется путем. Изменения полярности подводимого к электродвигателю напряжения от источника питания.

Привод механизма состоит из электродвигателя 1 (рис. 3), эластичной муфты 2, редуктора 3, состоящего из зубчатых колес Zi—Z4 винтовой передачи, включающей в себя трехзаходный винт 8 и ползун 9, направляющих стержней 11 для ползуна 9, упорного подшипника б, муфты обгона 7. Упорный подшипник б и муфта обгона 7 заключены в корпус 5. Вращение вала электродвигателя 1 через эластичную муфту 2 передается на зубчатые колеса Z/—Z* и через них — последовательно на муфту обгона 7 и трехзаходный винт 8. При вращении винта 8 ползун 9 совершает поступательное движение относительно направляющих стержней 11 и приводит в движение систему рычагов 10 пальцев кисти, шарнирно связанных с ползуном 9. Пальцы кисти при этом совершают сгибательные или разгибательные движения в зависимости от направления вращения вала электродвигателя.

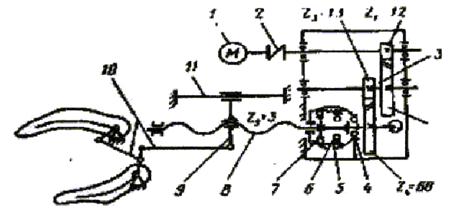

Рис. 3. Кинематическая схема механизма кисти.

Муфта обгона 7 служит для автоматической смены упорного подшипника скольжения, обеспечивающего самоторможение при передаче движения от ползуна к двигателю, на подшипник 6 качения, позволяющий достичь высокого КПД при передаче движения от двигателя к ползуну.

При вращении винта 8 в направлении, соответствующем смыканию пальцев (движение на схват) и передаче мощности от электродвигателя к винту, винт 5 в корпусе 5 благодаря обгонной муфте 8 свободно прокручивается и упорным подшипником в данном случае является шариковый подшипник муфты обгона 7. При передаче мощности от винта к двигателю и при вращении винта в обратном направлении вращается корпус 5. В этом случае упорным подшипником является подшипник скольжения, образованный торцом корпуса 5. При раскрытии пальцев за счет вращения электродвигателя роль упорного подшипника выполняет шариковый подшипник 4. При схвате предмета пальцами кисти па ползуне 9 возникает сила, направленная вдоль оси винта к пальцам кисти. Эта сила через винт 8 прижимает торец корпуса 5 обгонной муфты к корпусу редуктора 3 и создает условие торможения привода за счет силы трения. Винт 8 в этом случае фиксируется от проворачивания с помощью двух шариков муфты обгона 7 и специальных косых выемок в корпусе 5, что обеспечивает фиксацию пальцев кисти при схвате. Гильза предплечья обычно изготовляется из слоистого пластика по индивидуальному гипсовому слойку с культи и удерживается на культе с помощью ремешкового крепления или с помощью шинно - кожаной манжеты, называемой гильзой плеча, изготовляемой также индивидуально. В последнее время в практике протезирования широкое распространение получила так называемая неспадающая гильза предплечья (см. рис. 1).
