Наибольшее применение получили платинородиевая – платиновая (ТПП), хромель-алюмелевая (ТХА) и хромель-копелевая (ТХК) термопары. При длительной эксплуатации термопарами ТПП можно измерять температуру до 1300о С, термопарами ТХА до 1100о С и термопарами ТХК до 600о С. При кратковременных измерениях пределы измеряемых температур повышается для всех термопар на 200о С.

При установке термопар в

рабочем пространстве печи трудно обеспечить постоянство температуры их свободных концов. Для перенесения свободных концов термопар в зону постоянных температур применяют специальные компенсационные провода, удлиняющие как бы электроды термопар. Изоляция компенсационных проводов имеет различную опознавательную расцветку для правильного подключения их к электродам термопар.

Для измерения т. э. д. с. применяют переносные показательные милливольтметры, щитовые показывающие милливольтметры и самопишущие милливольтметры на одну, три и шесть точек измерения.

Все милливольтметры являются приборами магнитоэлектросистемы, у которых в поле постоянного магнита вращается рамка, намотанная из тонкой проволоки на железные сердечники.

Ток к рамке подводится от термопары. При прохождении электротока через рамку возникает магнитное поле, которое взаимодействует с магнитным полем магнита, в результате чего рамка проворачивается. При повороте рамки спиральные пружинки закручиваются, а при исчезновении поля возвращает стрелку милливольтметра в нулевое, исходное положение.

Каждому значению т. э. д. с. соответствуют определенный угол поворота рамки; при этом по положению стрелки милливольтметра определяют силу тока в цепи, а следовательно, и измеряемую температуру. Потенциометры применяют для непрерывного измерения и регистрации температур, а также для автоматического регулирования тепловых процессов. Источник питания, э. д. с. замкнут через выключатель на цепь, состоящую из постоянного балластного сопротивления, реостата и реохорда. Термопара, развивающая т. э. д. с. подключается к началу реохорда и к движку реохорда; полярность соединения должна соответствовать принятой схеме, т. е. измеряем т. э. д. с. и э. д. с. источника питания должны быть направлены на встречу друг другу.

Силу рабочего тока в цепи реохорда устанавливается перед началом измерением. Рабочий ток в цепи реохорда устанавливают обычно раз в смену. В автоматических электронных потенциометрах эту операцию выполняют нажатием на кнопку «стандартизация тока».

Непрерывно измеряют, записывают и регулируют температуру электронными автоматическими потенциометрами, у которых в качестве нуль - гальванометра используют электронный усилитель.

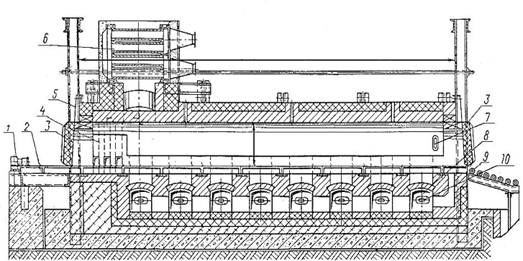

Рисунок 1 – Толкательная печь

1. Толкатель

2. Стол загрузки

3. Заслонка

4. Дымоход

5. Чугунная рама

6. Рекуператор

7. Горелки

8. Топочные каналы

9. Наклонная плоскость

10. Горелки

2 РАСЧЕТ ГОРЕНИЯ ТОПЛИВА

Печь отапливается природным газом месторождения «курдюмское».

Коэффициент расхода топлива n=1

Таблица 2.1 – Состав природного газа

Химические реакции горения.

CH4 + 2O2 = CO2 + 2H2O

C2H6 + 3,5O2 = 2CO2 + 3H2O

C4H10 + 6,5O2 = 4CO2 + 5H2O

N2 ТОП→N2 ПР ГОР

Расчет ведем на 100 м3 газа

2.1 Расчет количества воздуха, количества продуктов горения и их состав

Таблица 2.2 – Расчет горения топлива

2.2 Расчет калориметрической температуры горения

а) определяем низшую теплотворную способность топлива.

Qpн = 358 * СН4 + 640 *С2Н6 + 1180 * С4Н10 кДж/м3

где СН4, С2Н6, С4Н10 – процентное содержание соответствующих составляющих топлива.
