Организация управления гибким производственным комплексом на основе системы ЧПУ

Запишем функцию К как сумму функций 1; т.е. функций имеющих значение 1 только при одной комбинации датчиков.

Производим упрощение по законам алгебры логики.

формула записана

правильно.

8. Составление бесконтактно логической схемы

На основании функции, составленных ранее строим бесконтактную логическую схему.

При разработке приняты следующие обозначения:

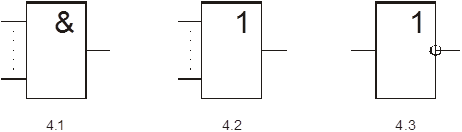

Рисунок 4 – Условные графические обозначения элементов в бесконтактной логической схеме.

На рисунке 4.1 представлен логический элемент "И" (умножение).

На рисунке 4.2 представлен логический элемент "ИЛИ" (сложение).

На рисунке 4.3 представлен логический элемент "НЕ" (инверсия или отрицание).

Построение логической схемы представим на примере – составим бесконтактную логическую схему для управления приводом перемещения роботом К.

Ранее была проведена проверка формулы составленной для привода К.

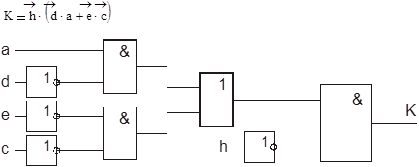

Рисунок 5 - Бесконтактная логическая схема для элемента К.

9. Составление управляющей программы

Перед написанием программы проведем детализацию дублеров и напишем соответствие позиций сети Петри адресом ОЗУ контроллера NS-915. Представим данную операцию в виде таблицы:

Таблица 3 – Описание и адресация позиций сети Петри.
