Механическое оборудование. Основные виды передач

Перечисленные машины имеют аналогичное устройство и различаются лишь габаритными размерами и передаточным механизмом. Для изменения скорости движения лопастей используется вариатор скоростей или коробка передач.

Камерой для обработки служит цилиндрический месильный бачок со сферическим днищем. Рабочими инструментами являются различные виды взбивателей (плоскорешетчатые, венчики, крюкообразн

ые), которые крепятся к рабочему валу, расположенному эксцентрично по отношению к оси приводного валана конце рабочего вала насажена шестерня, которая входит в зацепление с неподвижным "солнечным" колесом, ось которого Совпадает с осью приводного вала. Вращение взбивателю передается от приводного вала с помощью "водила", выполненного в виде крышки. За счет планетарной передачи взбиватель совершает сложное движение вокруг собственной оси и вокруг оси приводного вала.

Машина МВУ-60

Рисунок. Общий вид МВУ-60

Корпус редуктора взбивального механизма вставляют цилиндрическим хвостовиком в горловину соответствующего универсального привода и надежно закрепляют.

Бачок взбивального механизма или машины устанавливают на кронштейне, предварительно поместив в него соответствующий взбиватель, который подсоединяют к рабочему валу. Между взбивателем и дном бачка оставляют зазор не более 5 мм. Перед включением крышку планетарного редуктора поворачивают вручную, чтобы убедиться, что взбиватель не касается стенок и дна бачка. В машинах МВУ-60 бачок с продуктами, помещенный на тележку, закатывают на литое основание, при этом цапфы бачка располагаются выше кронштейна. На бачок устанавливают надставку с загрузочным лотком и нажимают на кнопку "Вниз", при этом кронштейн, двигаясь вверх, подхватывает бачок за цапфу я снимает его с тележки, а приводная головка с закрепленным на ней взбивателем опускается вниз. Когда взбиватель полностью погрузится в бачок, концевой выключатель отключает электродвигатель и включает тормоз. Тележку скатывают с основания, а бачок закрепляют зажимами.

Перед взбиванием продукты охлаждают и загружают ими бачок на V2 или 2/3, так как в процессе взбивания объем продуктов значительно увеличивается.

Необходимую частоту вращения взбивателя устанавливают до включения его в работу поворотом рукоятки, так как в противном случае кулачки муфт быстро срабатываются. Если до окончания процесса взбивания необходимо перейти на другую частоту вращения, механизм или машину останавливают и, переключив рукоятку, включают их вновь.

В машинах МВУ-60 (освобождают зажимы бачка и подкатывают под него тележку. Затем нажимают на кнопку "Вверх". Бачок, опускаясь, опирается на тележку, и его цапфы выходят из зацепления с кронштейном; при крайнем верхнем положении приводной головки концевой выключатель отключает электродвигатель и включает тормоз.

Не снимая взбивателя с вала, счищают с него налипшую массу в бачок. Бачок можно опорожнить непосредственно на машине.

После окончания работы взбиватель и бачок снимают, промывают горячей водой и просушивают; наружную поверхность машины протирают влажной тканью.

Хорошую работу взбивательных машин в значительней степени обусловливает своевременная и качественная смазка деталей. Смазку обновляют один раз в шесть месяцев. Подшипники валов смазывают солидолом из колпачковых масленок. Ежедневно перед началом работы крышку масленки поворачивают на пол-оборота.

4. Сравните тестомесильные машины МТМ - 15 и МТИ - 100. Опишите их общие и отличительные особенности

Машины предназначены для образования из ряда компонентов (вода, мука, дрожжи, сахар, соль и др.) однородной массы и придания ей определенных механических свойств. Процесс заканчивается тестообразованием.

На предприятиях общественного питания применяют тестомесильные машины ТММ-1М кроме того осваивается выпуск машин МТМ-15, МТИ-100 и МКУ-40 Машины МТМ - 15 и МТИ - 100 отличаются объемом тестомесильной дежи и устройством. [3,4,5,2]

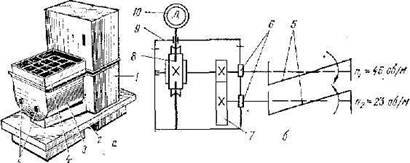

Рис. Тестомесильная машина MTM-15:

Машина (рис) состоит из станины 2, резервуара I, лопастей 5, редуктора 3 и электродвигателя 4. Резервуар представляет собой полуцилиндрическую камеру, расположенную горизонтально. В камере размещены две спиралевидные лопасти 5, вращение которым передается от электродвигателя через зубчатый редуктор.

Работа на машине осуществляется следующим образом. Перед началом работы машину собирают.д.ля этого опускают лопасти в резервуар и продевают валы сквозь втулки резервуара. При этом шипы 6 должны, войти в пазы 7. После этого закрепляют резервуар винтом от осевого смещения.

Далее заливают в резервуар жидкие компоненты, закрывают его крышкой, включают привод рычагом автоматического выключателя и засыпают муку через решетку крышки 8 при вращении лопастей. По окончании замеса отключают электродвигатель, снимают крышку и выгружают тесто.

Разборку производят следующим образом. Отвинчивают стопорный винт, отодвигают резервуар от редуктора и снимают его опор. Затем вынимают валы и извлекают из резервуара лопасти. После этого промывают резервуар, крышку, валы и лопасти.

Эксплуатация тестомесильных машин.

Очищенную и вымытую дежу подкатывают к машине под месильную лопасть, находящуюся в верхнем положении. Дежа фиксируется в строго определенном положении по отношению к машине тремя цилиндрическими штырями, прикрепленными к станине машины, на которые рама тележки наезжает тремя цилиндрическими углублениями. Одновременно квадратный выступ, имеющийся на цапфе дежи, входит в отверстие диска второго червячного редуктора и закрепляется в этом положении. В подготовленную таким образом машину вручную подают подлежащие перемешиванию продукты, строго соблюдая при этом норму заполнения дежи продуктами. Коэффициент загрузки не должен превышать 0,8 для жидкого теста и 0,5 для крутого. Затем поворотом рычага на дежу опускают предохранительные щиты и включают электродвигатель. В результате одновременного вращения дежи и месильной лопасти в противоположные стороны продукты хорошо перемешиваются.

После окончания процесса замешивания теста выключают электродвигатель, при этом месильная лопасть должна находиться в верхнем положении - вне дежи. Если при остановке машины лопасть окажется внутри дежи, она выводится из нее поворотом маховика электродвигателя. Затем поворотом рычага поднимают предохранительные щиты и счищают с месильного рычага тесто, после чего нажимают на педаль и выкатывают дежу.

В процессе работы необходимо соблюдать правила техники безопасности: во время замеса теста не следует наклоняться над дежой, брать пробу теста, а также откатывать дежу при включенном электродвигателе.

Длительная и надежная работа машины зависит от своевременной и правильной смазки трущихся элементов. Для этого; еженедельно смазывают солидолом подшипники кривошипа, сильного рычага и хвостовик вилки. Для смазки месильного рычага и кривошипа "снимают крышку станины. Ежедневно машинным маслом смазывают колеса и вертлюги тележки. Подшипники электродвигателя и червячные редукторы смазывают в соответствии с графиком ППР. [3,4,5,2]
