Контроль за наведенным напряжением

Разработанное устройство, в отличие от вышеупомянутых, формирует на контрольном выводе синусоидальное напряжение 1.5 кВ (действующее значение) частотой 50 Гц. Устройство оснащено световой и звуковой сигнализацией наличия испытательного напряжения 1,5 кВ, сис­темой контроля состояния источника питания. Для проверки указателя вы­сокого напряжения с помощью разработанного устройства достаточно при

коснуться щупом указателя к контрольному выводу включенного уст­ройства. Исправный указатель должен показать наличие напряжения. Блок-схема устройства приведена на рисунке 4.

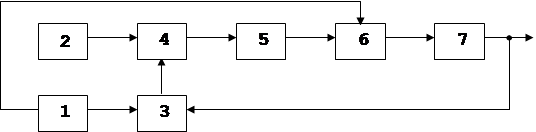

Рисунок 4. Блок-схема устройства.

1- генератор синусоидального (опорного) напряжения;

2- генератор высокочастотных импульсов;

3- компаратор для сравнения выходного напряжения с опорным;

4- выходной каскад;

5- высоковольтный трансформатор;

6- высоковольтный управляемый выпрямитель;

7- фильтр.

Принцип действия прибора основан на получении высоковольтного высокочастотного амплитудно-модулированного напряжения U5 (рисунок 5), которое затем выпрямляется управляемым выпрямителем (рисунок 5).

В ходе разработки устройства проведены исследования зависимости максимального выходного напряжения и потребляемого тока от частоты и скважности импульсов высокочастотного генератора (позиция 2 рисунка 10) при различных значениях напряжения питания. Эти исследования проводились с помощью упоминавшейся в предыдущих статьях установки для проведе­ния исследований по применению ультразвука, которая являлась одно­временно источником (ВЧ генератором) и измеряющим вольтметром.

Проведя исследование принципов работы ППУ других производителей (УПУН-1 и УПУВН-1), можно с уверенностью сказать, что они не обеспечивают эквивалентных испытаний УН по отношению к реальной ВЛ.

Таким образом, на практике следует ограничить применение ППУ, - которые не могут обеспечить условий проверки эквивалентных реальным, поскольку это может привести к трагическим последствиям в связи с ошибочной индикацией об отсутствии напряжения на ВЛ или других электроустановках.

СИГНАЛИЗАТОРЫ НАПРЯЖЕНИЯ ДЛЯ ВОЗДУШНЫХ ЛЭП.

СИСТЕМЫ СИГНАЛИЗАЦИИ ДЛЯ УСТРОЙСТВ КОНТРОЛЯ НАЛИЧИЯ НАПРЯЖЕНИЯ.

Для предварительного выявления отсутствия или наличия напряжения возможно применение УН бесконтактного типа, а также некоторых видов сигнализаторов напряжения (СН), достоинством которых является то, что они позволяют провести проверку без подъема на опору, с земли.

Получение информации о наличии напряжения на токоведущих частях электроустановок производится с помощью контактных указателей и бес­контактных сигнализаторов (индикаторов) напряжения. Информация о на­личии и уровне напряжения обычно передается оператору с помощью све­товых и (или) звуковых сигналов опасности, которые обладают различной степенью быстроты и надежности восприятия. Постоянный рост требова­ний надежности восприятия требует новых подходов к задаче выбора и размещения средств отображения информации (индикаторов).

Существуют стандарты, устанавливающие критерии по восприятию световых, звуковых и тактильных сигналов опасности для того, чтобы лю­ди могли опознать эти сигналы и реагировать на них. При создании новых приборов необходимо обеспечить согласование их систем сигналов с су­ществующими стандартами для того, чтобы избежать противоречий и воз­никновения риска неправильной интерпретации.

Сигналы опасности, вырабатываемые средствами измерения и сигнали­зации, должны быть эффективными при всех условиях их использования, включая условия возникновения помех процессу распознавания со сторо­ны окружающей среды. В качестве помех можно рассматривать фоновые оптические и звуковые источники, препятствующие восприятию информа­ционного сигнала. Степень влияния помех зависит от разных факторов, та­ких как расстояние от источника сигнала, направленность излучения, фи­зических свойств среды и т.д.

В настоящее время в зависимости от требований, выдвигаемых к инди­кации, применяются оптические, акустические и тактильные индикаторы. В качестве основных видов индикации чаще всего используют первые два типа индикаторов, обладающих своими достоинствами.

Основная особенность акустических индикаторов заключается в том, что они позволяют получать информацию, в то время когда оператор занят выполнением других задач. Это повышает эффективность при необходи­мости двигаться и быстро реагировать на изменения измеряемой величины (например, превышение заданного порога). Учитывая особенности челове­ческого слуха предпочтительнее всего выбирать частоты в диапазоне от 500 до 3000Гц. В зависимости от степени опасности звуковые сигналы мо­гут иметь разную временную и частотную модель, что позволяет четко разграничивать аварийный сигнал от предупреждающего сигнала. На практике рекомендуется использовать не более двух различных длин волн с соотношением не менее 1:3, а также периодически повторяющиеся груп­пы импульсов с продолжительностью периода от 0,25 до 0,125 с.

При необходимости индицировать большое число состояний можно использовать акустические индикаторы с речевой информацией. Данный вариант более гибкий и легко интерпретируемый, но обладает меньшей помехоустойчивостью по сравнению с обычными звуковыми сигналами.

Оптические индикаторы по сравнению с акустическими индикаторами позволяют передавать большие объемы информации и меньше влиять на показания других приборов. Более высокие требования, предъявляемые к расположению оптических индикаторов относительно поля зрения оператора, снижают пространство приема сигнала и приводят к снижению опе­ративности реакции. На рисунке 6 приведены области пригодности сигна­ла относительно оси зрения 8 в случае нормального зрения оператора. Приведенные углы носят рекомендательный характер и могут манятся, на­пример при восприятии красок они сужаются.

Рисунок 6. Обнаружение сигнала в вертикальном поле зрения

Узнаваемость сигнала может дополнительно обеспечиваться комбина­цией таких характеристик, как: яркость, цвет, пространственное располо­жение, эффект мигания.
