Конструкция, методика расчёта сушил

Конструкция сушила с кипящим слоем. Сушило с кипящим слоем (рис. 3) представляет камеру, дно которой выполнено в виде решетки. На решетку помещают слой подлежащего сушке сыпучего материала, а под решетку подводят горячий (с температурой 800—850° С) сушильный агент из топки и из смесительной камеры под таким давлением, чтобы частицы материала находились во взвешенном состоянии, а не уносились бы

потоком газов, как в случае сушки в пневмопотоке. Свежие горячие газы, проходящие через кипящий слой, интенсивно высушивают материал благодаря высоким значениям коэффициентов тепло- и массообмена. Удельная производительность (отнесенная к площади решетки) сушил кипящего слоя высока и достигает 7500 кг/(м2-ч) при удельном расходе тепла на удаление I кг влаги из высушиваемого материала около 3600—4500 кДж/кг. Высушенный песок поступает из рабочей камеры в холодильник, где остывает до температуры ~50°С, и затем выгружается из установки. Верхняя часть рабочей камеры выполняется с несколько большим поперечным сечением для того, чтобы снизить скорость движения сушильного агента и тем самым уменьшить вынос мелких фракций из рабочей камеры. Уходящие из камеры газы перед выбрасыванием их в атмосферу очищаются от пыли в циклоне.

Сушильные установки с кипящим слоем получают все более широкое распространение благодаря эффективности их работы, возможности автоматизации и простоте регулирования.

2. Установки для сушки литейных форм и стержней

2.1 Принцип действия устройство сушильных установок

Различные способы подвода тепла к формам и стержням определяют в первую очередь особенности конструкции сушильных установок. Так, нагрев может осуществляться либо путем генерации тепла в самом высушиваемом материале (сушила ТВЧ), либо путем передачи тепла к поверхности материала извне как излучением, так и конвекцией. Наибольшее распространение для сушки литейных форм и стержней получили сушила, в которых тепло к материалу передается от горячих продуктов сгорания, смешанных с воздухом или возвратом (отработанными продуктами сгорания). Так как технология процессов сушки предусматривает сравнительно невысокий температурный уровень (до 450°С), то при этих условиях преобладает передача тепла конвекцией.

Помимо теплотехнических соображений, на конструкцию сушила оказывает влияние вид высушиваемых изделий, главным образом их масса и габариты. Так, для сушки сравнительно мелких изделий (стержней), которые могут быть легко перемещены через рабочую камеру сушильной установки при помощи разного рода вертикальных, наклонных и горизонтальных конвейеров, применяются сушила непрерывного действия. Эти установки хорошо вписываются в поточные линии современных литейных цехов и хорошо удовлетворяют требованиям массового производства с установившейся программой и сортаментом изделий.

Крупные стержни и формы, которые не представляется возможным непрерывно транспортировать через рабочие камеры, сушат в установках периодического действия с выкатными этажерками и тележками. Загрузка изделий при этом облегчается благодаря кран-балкам и мостовым кранам. Особо крупные и громоздкие формы, для которых потребовался бы очень мощный механизм выдвижения тележки, сушат в ямных сушилах со съемным сводом, через который и ведется загрузка изделий в рабочую камеру мостовым краном.

2.2 Сушила с конвективным режимом работы

Тепловой и температурный режим. Сушила с конвективным режимом работы делятся на установки периодического действия (камерные) и непрерывного действия. Однако в обоих случаях на их конструкцию и работу влияет режим тепловой работы, определяющий преобладание конвективного теплообмена в рабочих камерах при низком уровне температур (300—450°С). Как отмечалось в гл. III этого тома, интенсификация конвективного теплообмена и улучшение использования топлива достигается применением циркуляционного характера движения сушильного агента с частичным удалением отработанных газов. В старых конструкциях сушил для этой цели использовалась естественная циркуляция, а в современных установках широко применяются инжекторы, вентиляторы и дымососы. Кроме этого, рециркуляция сушильного агента способствует повышению его влагосодержания замедлению процесса сушки, в особенности на его ранней стадии, что весьма важно при сушке массивных форм и стержней, в которых могут возникнуть трещины при быстром неравномерном удалении влаги с поверхности.

Естественно, что независимо от высказанных соображений тепловой и температурный режимы работы сушил периодического действия характеризуются изменением поля температур в рабочей камере во времени, тогда как поле температур внутри рабочих камер сушил непрерывного действия во времени не изменяется.

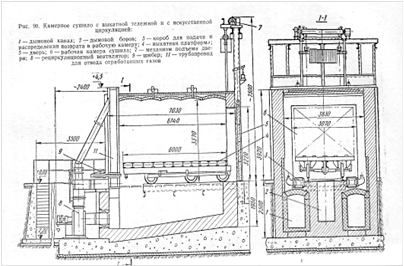

Рисунок 4 – Камерное сушило с выкатнойтележкой и с искусственной циркуляцией

1 – дымовой канал; 2 – дымовой боров; 3 – короб для подачи и распределении поворота в рабочую камеру; 4 – выкатная платформа;5 – дверь; 6 – рабочая камера ушила; 7 – механизм подъема двери;8 – рециркуляционный вентилятор; 9 – шибер; 10 – трубопровод для отвода отработанного газа

Конструкции сушил периодического действия. К таким сушилам относится камерное сушило с выкатной тележкой (платформой), предназначенное для сушки форм и стержней. Сушило состоит из рабочей камеры и двух тонок, расположенных ниже пода камеры и соединенных с ней дымовыми каналами, играющими одновременно и роль смесительных камер (рис. 90). Стены и свод рабочей камеры сушила выполняют обычно из красного кирпича толщиной 0,23—0,35 м. Свод камерного сушила имеет толщину 0,115 м и сооружается в виде отдельных сводов, опирающихся на двутавровые балки. В качестве теплоизоляции используют, шлаковую вату, трепельный порошок или диатомитовый кирпич. Двери камерных сушил представляют собой каркас, с двух сторон обшитый листовым железом; пространство между листами заполнено легковесным кирпичом или шлаковой ватой. Двери, как правило, открываются вручную, а большие сушила оборудуются для этой цели подъемными механизмами с электроприводом или пневмоцилиндром. Тележка с установленными на ней формами или крупными стержнями перемещается по уложенным на поду сушила рельсам ручной или электрической лебедкой. Сушило оборудовано двумя топками, расположенными ниже уровня пода цеха. В топках сжигают любое имеющееся в распоряжении топливо; твердое, жидкое или газообразное. Стены топочных камер футеруют шамотом. Продукты горения направляются из топок в дымовые каналы, расположенные под подом сушильной камеры вдоль продольных стен. В этих каналах для снижения температуры дыма его смешивают с воздухом или с уходящими газами (возвратом), имеющими значительно меньшую температуру. Полученная смесь (сушильный агент) поступает в камеру через отверстия в сводах дымовых каналов. Поднимающиеся вверх потоки горячих газов увлекают за собой более холодные газы, находящиеся в камере, и вызывают в ней естественную циркуляцию, способствующую выравниванию температуры по всему объему камеры и ускорению процесса сушки. Дымовые газы удаляются из камеры через боров, расположенный вдоль продольной оси камеры.
