Кожухотрубчатый теплообменный аппарат

;

запас

Как видно из значений величины запаса поверхности теплообмена I-ый вариант теплообменного аппарата имеет превосходство над II-м вариантом.

5. Гидравли

ческий расчет

Расчет гидравлического сопротивления. Сопоставим два выбранных варианта кожухотрбчатых теплообменников по гидравлическому сопротивлению.

Вариант 1. Скорость жидкости в трубах

;

Коэффициент трения рассчитываем по формуле :

;

;

где - высота выступов шероховатости на поверхности, d - диаметр трубы.

Диаметр штуцеров в распределительной камере - трубного пространства, - межтрубного пространства [2, с.55].

;

Рассчитаем скорость в штуцерах по формуле (4.3).

В трубном пространстве следующие местные сопротивления: вход в камеру и выход из нее, 5 поворотов на 180 градусов, 6 входов в трубы и 6 выходов из них. В соответствии с формулой [2, форм. 2.35] получим:

Рассчитаем гидравлическое сопротивление трубного пространства:

Рассчитаем гидравлическое сопротивление межтрубного пространства:

Число рядов труб, омываемых потоком в межтрубном пространстве, ; примем округляя в большую сторону 13. Число сегментных перегородок x = 12 [2, таб. 2.7]

Диаметр штуцеров к кожуху - межтрубного пространства [2, с.55], скорость потока в штуцерах:

Скорость потока в наиболее узком сечении [2, таб. 2.3]

В межтрубном пространстве следующие местные сопротивления: вход и выход жидкости через штуцера, 10 поворотов сегменты и 11 сопротивлений трубного пучка при его обтекании

Рассчитаем гидравлическое сопротивление:

Вариант 2.

Скорость жидкости в трубах:

;

Коэффициент трения рассчитываем по формуле (4.2):

;

Диаметр штуцеров в распределительной камере - трубного пространства, - межтрубного пространства [2, с.55].

Рассчитаем скорость в штуцерах по формуле (4.3).

В трубном пространстве следующие местные сопротивления: вход в камеру и выход из нее, 3 поворотов на 180 градусов, 4 входов в трубы и 4 выходов из них. В соответствии с формулой [2, форм. 2.35] рассчитаем гидравлическое сопротивление:

Число рядов труб, омываемых потоком в межтрубном пространстве, ; примем округляя в большую сторону 13. Число сегментных перегородок x = 12 [2, таб. 2.7]

Диаметр штуцеров к кожуху - межтрубного пространства [2, с.55], скорость потока в штуцерах:

Скорость потока в наиболее узком сечении [2, таб. 2.3]

В межтрубном пространстве следующие местные сопротивления: вход и выход жидкости через штуцера, 10 поворотов сегменты и 11 сопротивлений трубного пучка при его обтекании.

Рассчитаем гидравлическое сопротивление:

Таким образом, I-ой вариант имеет меньшие значения гидравлических сопротивлений, а значит более выгодный чем II-ой вариант.

6. Описание схемы работы установки и аппарата

Теплообменные аппараты типа ТН – теплообменник с неподвижными трубными решетками относится по принципу действия к рекуперативным теплообменникам.

Существенным для теплообменных аппаратов данного типа является наличие стенки из теплопроводного материала, разделяющей потоки теплоносителей. Эта стенка служит поверхностью теплообмена, через которую теплоносители обмениваются теплом.

Аппарат типа ТН не имеет компенсации тепловых удлинений. Сырая нефть течет по прямым трубкам трубного пучка завальцованым в две трубные решетки, прилепленные к жесткому кожуху (корпусу) на фланцах вместе с крышками. Нагревающая фракция 230-3500 С течет в межтрубном пространстве между пучками труб тем самым нагревая их.

На этом основан принцип работы теплообменного аппарата.

Сама установка АВТ , в которой используется данный теплообменник изображена на нижеуказанной схеме.

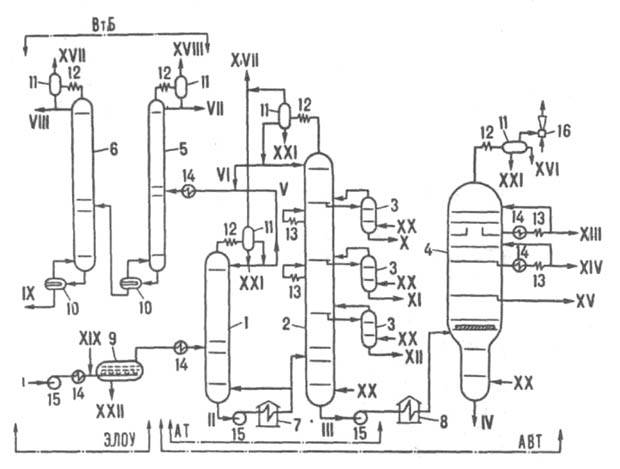

Принципиальная схема комбинированной установки электрообессоливания и дистилляции нефти

1-6 - ректификационные колонны соотв. отбензинивающая, атмосферная, отпарные, вакуумная, стабилизационная и вторичной перегонки бензина; 7-8 - соотв. атмосферная и вакуумная трубчатые печи; 9 - электродегидратор; 10 - кипятильники; 11 - сепараторы; 12 - конденсаторы; 13 - холодильники; 14 - теплообменники; 15 - насосы; 16 - эжектор; AT, АВТ - соотв. атмосферная и атмосферно-вакуумная трубчатые установки; ВтБ - блок вторичной перегонки бензина; ЭЛОУ - блок электрообессоливания; I, II - соотв. сырая и отбензиненная нефть; III - мазут; IV - гудрон; V-VIII - бензиновые фракции соотв. легкая (начало кипения 85 °С), головка (кипит при 85 °С), 60-150 °С и 85-150°С; IX - сжиженный газ (пропан-бутановая фракция, С3-С4); Х - керосин (150-230°С); XI - зимнее дизельное топливо (180-320°С); XII - компонент летнего дизельного топлива (240-360°С); XIII-XV - соотв. легкий (270-360°С), средний (325-460°С) и тяжелый (380-510 °С) вакуумный газойли: XVI - компонент легкого газойля; XVII,XVIII - соотв. газ низкого (С1-C4) и высокого (C1-C3) давлений;XIX - деэмульгатор; XX - водяной пар; XXI - конденсат; XXII - вода и минеральные соли.
