Кинематический и силовой расчет механизма долбежного станка с качающейся кулисой

_

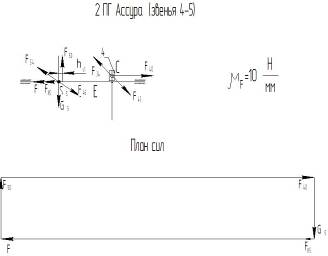

1.

μF = F / f = 1250 / 125 = 10 Н / мм

F40 = f40 · μF = 129,5 · 10 = 1295 H

F50 = f50 · μF = 25,5 · 10 = 255 H

_

2.

_ _

F43 = -F40

F43 = 1295 H

3. , откуда =0.

4.F45 = F43

F45 = 1295 H

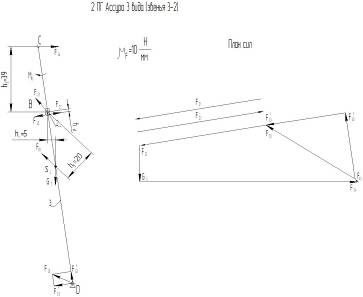

6.3 Определение реакций в кинематической паре 3-2

1. ,

=

= = 477 Н

2. .

F32 = f32 · μF = 75,8 · 10 = 758 H

F23 = -F32; F23 = 758 H

F30n = f30n · μF = 39,8 · 10 = 398 H

F30 = f30 · μF = 61,9 · 10 = 619 H

_

3.

F21 = -F23 = 758 H

4. , откуда =0.

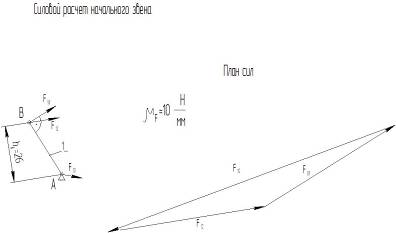

6.4 Определение уравновешивающей силы на кривошипе 1

1. ,

= = 703,9 Н

2.

F10 = f10 · μF = 140,4 · 10 = 1404 H

7. Определение уравновешивающей силы с помощью рычага Жуковского

План скоростей для рассматриваемого рабочего положения механизма поворачиваем на 90° в сторону, противоположную вращению кривошипа.

Находим на плане скоростей точку s3, одноимённую точке S3 на механизме.

; (рs3) = = = 55,8 мм

Все силы, действующие на звенья механизма, включая силы инерции и искомую уравновешивающую силу, переносим параллельно самим себе в одноимённые точки повёрнутого плана. Если на звено действует момент сил, то этот момент следует предварительно представить на звене механизма как пару сил, вычислив их величины:

FM3 = = = 1,63 H

Составим уравнение моментов всех сил относительно полюса повёрнутого плана скоростей:

=

= = 698,5 Н

Полученную с помощью рычага Жуковского уравновешивающую силу сравниваем с силой, полученной в результате кинетостатического расчёта:

·100% = 0,7% < 5%

Список использованной литературы

1. Артоболевский И.И. Теория механизмов и машин. М., 1975г.

2. Петрова Т.М., Дмитриева Л.Н. Методические указания по теории механизмов и машин «Кинематический и силовой расчет механизма», М., МАМИ, 1990г.
