Вспомогательные устройства робототехнических комплексов

Накопительные и питательные устройства весьма разнообразны. Это могут быть устройства в виде лотков (рис. 1, а, б, г), где упорядоченная поштучная подача деталей роботу осуществляется под действием их собственного веса, или в виде бункеров (рис. 1, в) с подачей деталей путем вращения дна, на котором расположены детали.

В другом случае путем пошагового вращения поддона (рис. 2, а, г) детал

и фиксируются каждый раз в определенном положении для взятия их роботом или же сама рука робота имеет пошаговое программное перемещение (рис. 2, б, в) при неподвижном поддоне.

Аналогично, те же действия могут осуществляться путем поступательного пошагового перемещения в прямоугольных координатах (рис. 3), где детали расположены упорядочение в кассетах (палетах).

Накопительные устройства могут иметь вид магазинов с вертикально расположенными стопками деталей (рис. 4). Деталь подается роботу поштучно снизу при помощи шиберного устройства (рис. 4, а) или вертикально движущегося съемного устройства (рис. 4, б). Манипулятор берет деталь и пошагово перемещается сверху вниз (рис. 4, в); или же деталь подается манипулятору путем пошаговой подачи самого магазина (рис. 4, г) либо стопки деталей внутри магазина (рис. 4, д).

Для полного обеспечения станков деталями на заданное время работы магазины могут иметь несколько стопок деталей (рис. 5, а, б), а поддоны иногда делают многоуровневыми (рис. 5, в, г), т.е. имеющими ряд горизонтальных плоскостей с деталями. Такие накопительные устройства именуются контейнерами.

Накопители могут выполняться также в виде цепных механизмов с расположенными в каждом звене цепи деталями (рис. 5, а, в). Здесь детали поштучно подаются роботу путем пошагового перемещения цепи. Такие цепи могут образовывать многоярусные контейнеры (рис. 6, б).

В накопительных устройствах может быть организована циркуляция поддонов (кассет или палет), как показано на рис. 6, д и рис. 6, г с поочередным их пополнением по мере освобождения.

Транспортные устройства

Промежуточное транспортирование деталей внутри роботизированного технологического комплекса осуществляется с помощью простых роликов или пошаговых транспортеров или тактовых столов, имеющих строго фиксированные шаги перемещения, реализуемые специальными механизмами. Применяются также линейные электродвигатели. Транспортирующие устройства могут работать как в прямоугольных координатах, так и в полярных (в виде дисков) или же по пространственным траекториям (в частности, спиралевидным). Заготовки можно устанавливать непосредственно на пластины тактового стола (рис. 8.13) либо на специальных приспособлениях (спутниках), которые крепятся на пластинах.

Рис. 1 – Схема лотков и бункера Рис. 2 – Схема поддонов с пошаговым вращением их или манипулятора

Рис. 3 – Схемы кассет (палет)

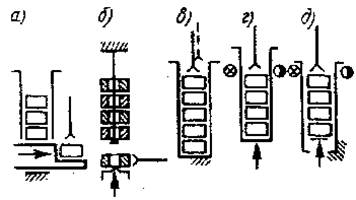

Рис. 4 – Схемы накопительных магазинов

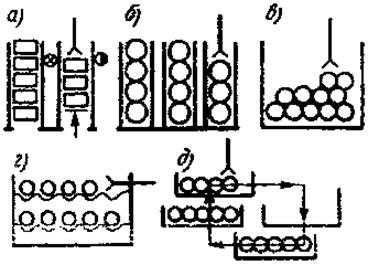

Рис. 5 – Схемы многорядных механизмов

Рис. 8.12 – Схемы цепных накопительных магазинов

Рис. 7 – Схема тактового стола

Конвейером называют машину для непрерывного транспортирования изделий. Отличительной особенностью многих конструкций конвейеров, наряду с выполнением функций по перемещению заготовок, является возможность образования небольших межоперационных заделов, обеспечивающих независимую работу сложных станков в составе автоматических линий. Имеются конструкции конвейеров, которые при транспортировании производят распределение заготовок на несколько потоков.

Транспортные средства бывают стационарные, т.е. неподвижно установленные на полу цеха, и подвижные. К первому виду относят различные конвейеры, ко второму – различные тележки (электрокары, самоходные тележки, работающие по автоматическому циклу, и др.)

По способу транспортирования конвейеры делят на непрерывного и прерывистого (дискретного) действия.

Конвейеры непрерывного действия. Наиболее распространены ленточные (рис. 8, а) и цепные (рис. 8, б) конвейеры. Грузонесущим и тяговым органом для перемещения заготовок в таких конвейерах служит лента (обычно металлическая) или втулочно-роликовая цепь, которые натянуты на барабаны или звездочки, смонтированные в корпусе. Для предотвращения их провисания предусмотрены направляющие планки.

Роликовые конвейеры состоят из роликов, укрепленных на осях в корпусе 5 (рис. 8, в). Роликам сообщается вращение от привода через замкнутую цепь и звездочки, закрепленные на осях роликов. Перемещение заготовок или приспособлений-спутников происходит под действием сил трения, возникающих между образующей роликов и заготовками, что позволяет подавать их с подпором. Ролики посажены на оси с небольшим натягом через фрикционные втулки, запрессованные в ролики, что позволяет им проскальзывать в момент нахождения под остановленными заготовками.

Конвейер-распределитель состоит из корпуса, внутри которого на звездочках натянута замкнутая цепь с консольно укрепленными (через шаг) пальцами, перемещающими детали (кольца, фланцы) по направляющей (рис. 8. г). Заготовки подаются в конвейер через механизм приема (с отсекателем), а выдаются через механизмы выдачи. Такой конвейер применяют для распределения катящихся заготовок между параллельно действующими станками.

Двухвалковые конвейеры используют для перемещения с подпором цилиндрических заготовок (рис. 8, д), например, колец, втулок, дисков. При перемещении заготовки вращаются, что позволяет применить указанные конвейеры для загрузки – выгрузки бесцентровых круглошлифовальных станков. Валковые конвейеры имеют разные исполнения в зависимости от формы валков. Наиболее распространенной конструкцией является конвейер с коническими валками, с углом конуса при вершине до 2°. Вращение двум валкам, укрепленным в корпусе, сообщается от привода через цепную передачу и звездочек, установленные на осях валков.

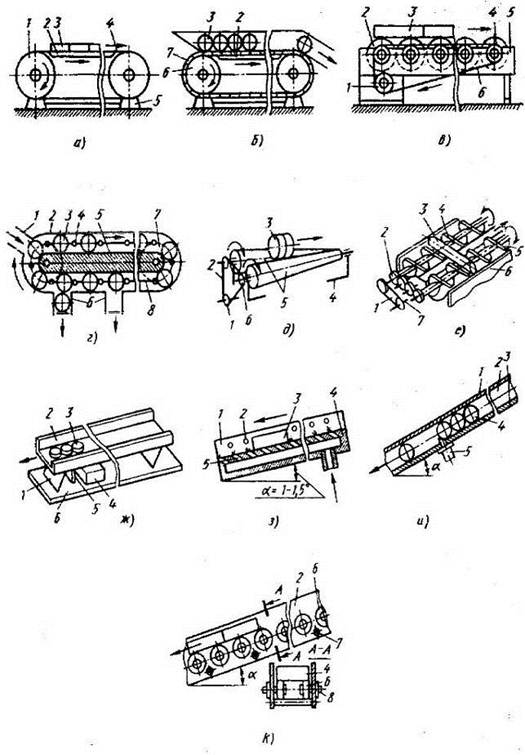

Рис. 8 – Конвейеры непрерывного действия

Винтовые конвейеры используют для перемещения заготовок поперек и вдоль оси. В первом случае (рис. 8, е) спирали винтов, находящихся в корыте, расположены так, чтобы заготовка лежала между ними без перекоса. Винтам сообщается синхронное вращение от привода через цепную передачу и звездочки. Для перемещения заготовок вдоль оси винты установлены таким образом, чтобы выступы одного винта свободно входили бы во впадины другого. В этом случае заготовка перемещается по наружной поверхности спиралей между винтами.

Вибрационные конвейеры используют в тех случаях, когда затруднительно перемещать заготовки другими способами (например, из-за их сцепляемости). Основным недостатком указанных конвейеров является возможность вибрации соседних металлорежущих станков. Конвейер состоит из лотка (рис. 8, ж), пружин и основания. Лоток получает движение от электромагнитного вибратора 4 (или от эксцентрикового механизма) с упругим звеном 5.
