Автоматизация процесса прокалки кокса в трубчатой вращающейся печи

Описание приборов и средств контроля.

1. Датчики температуры.

Назначение: преобразователь термоэлектрический ТХА Метран-201. Предназначенный, для измерения температуры жидких и газообразных химически неагрессивных сред, а так же агрессивных, не разрушающих материал Защитно

й арматуры.

Преобразователь имеет разборную конструкцию, состоящую внутреннего чувствительного элемента, изготовленного на базе кабеля типа КТМС-ХА(ХК) или КТМСп-ХА ХУ 16-505.757-75.

Степень защиты корпуса соединительной головки от воздействия воды и пыли IP65 по ГОСТ 14254.

Гарантийный срок эксплуатации 18 месяцев с момента ввода.

Пример обозначения при заказе.

ТХА Метран-201 – 02 – 160 – 2 – И – 1 – Н10 – У1.1 – ТУ… - П

1. Тип преобразователя

2. Код исполнительной защитной арматуры

3. Длина монтажной части

4. Код класса допуска

5. Вид изоляции рабочего спая

6. Количество чувствительных элементов

7. Код исполнения защитной арматуры по материалам

8. Климатическое исполнение

9. Технические условия

10.Обозначение метрологической поверки

2.

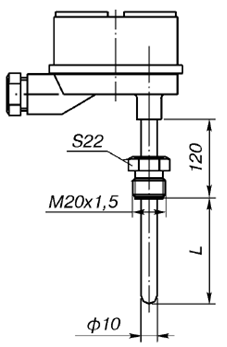

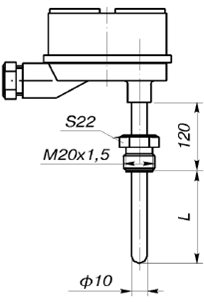

Рис. 1

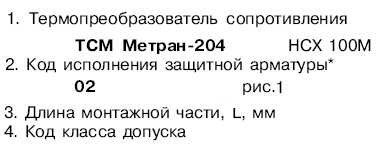

Назначение: для измерения температуры и разности температур воды в прямом и обратном трубопроводах водяных систем.

3.

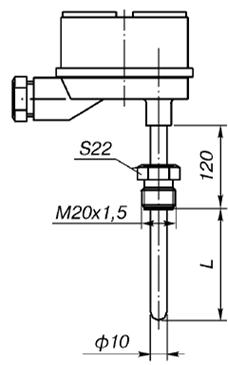

Назначение: преобразователь термоэлектрический ТСП Метран-205. Предназначенный, для измерения температуры жидких и газообразных химически неагрессивных сред, а так же агрессивных, не разрушающих материал Защитной арматуры.

Степень защиты от воздействия воды и пыли: IP65 по ГОСТ 14254

Пример обозначения при заказе.

ТСП Метран-205 – 03 – 320 – А – 3 – 1 – Н10 – (-50 500) – У1.1 – ТУ… -Г П

1. Тип преобразователя

2. Код исполнительной защитной арматуры

3. Длина монтажной части

4. Код класса допуска

5. Вид изоляции рабочего спая

6. Количество чувствительных элементов

7. Код исполнения защитной арматуры по материалам

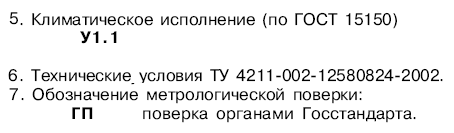

7. Климатическое исполнение

9. Технические условия

10.Обозначение метрологической поверки

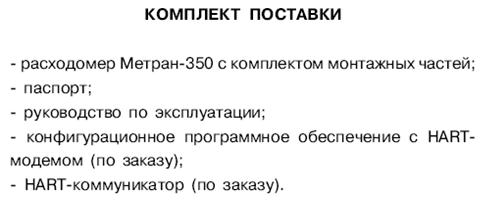

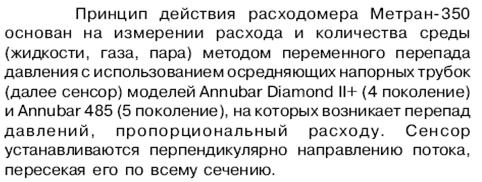

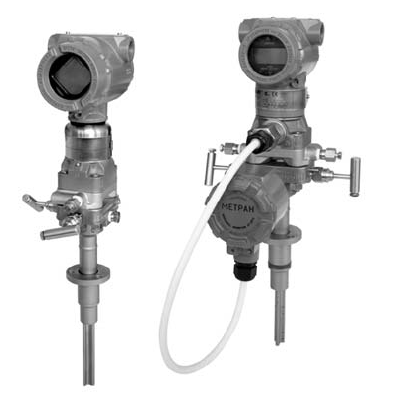

2. Датчики расхода.

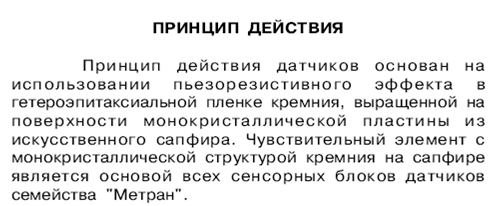

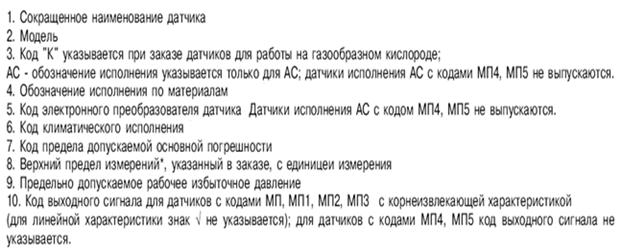

2. Датчики давления.

Монтаж.
