Автоматизация процесса прокалки кокса в трубчатой вращающейся печи

Содержание Курсового проекта:

· Описание технологии производства.

· Таблицу параметров контроля и управления с указанием точности измерения, места расположения ПП, функций параметра.

· Подробное описание приборов и средств контроля, используемых в проекте.

· Функциональная схема автоматизации.

· Заказная спецификация на приборы и средства автоматизации

.

· Электрическая схема питания или схемы подключения БП.

· Структурная схема КТС.

· Таблицы входных и выходных аналоговых и дискретных сигналов.

· Описание управляющего контролера и модулей УСО.

Введение.

Вращающаяся печь (трубчатая печь, барабанная печь), промышленная печь цилиндрической формы с вращательным движением вокруг продольной оси, предназначенная для нагрева сыпучих материалов с целью их физико-химической обработки. В. п. различают: по принципу теплообмена - с противотоком и с параллельным током газов и материала; по способу передачи энергии - с прямым, косвенным (через стенку муфеля) и комбинированным нагревом обрабатываемого материала. По назначению В. п.различают для спекания шихт в производстве глинозёма, получения цементного клинкера, окислительного, восстановительного, хлорирующего обжига, прокалки гидроокиси алюминия, кокса, карбонатов, сульфатов и др., обезвоживания материалов, извлечения цинка и свинца (вельц-печи), получения железа или сплавов цветных металлов их прямым восстановлением из руд в твёрдой фазе (кричные печи), обжига огнеупорного сырья и др.

Основными являются В. п., в которых сжигается пылевидное, твёрдое, жидкое или газообразное топливо непосредственно в рабочем пространстве печи и греющие газы движутся навстречу обрабатываемому материалу.

1. Описание технологии производства.

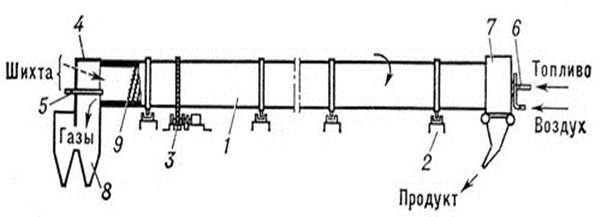

Металлический барабан 1, футерованный огнеупорным кирпичом, устанавливают под небольшим углом к горизонту на опорные ролики 2. В ряде случаев диаметр барабана делают переменным по длине. Барабан приводят во вращение (1-2 об/мин) электродвигателем через редуктор и открытую зубчатую передачу 3. Шихту загружают со стороны головки 4. Сухую шихту подают механическими питателями, а шихту в виде пульпы - наливом или через форсунки 5. Топливо (10-30% от массы шихты) вводят через горелки (форсунки) 6, помещённые в горячей головке 7. Здесь же выгружают готовый продукт, направляемый в холодильник. Газы из В. п. очищают от пыли (возгонов) в системе 8. Для улучшения условий теплопередачи во В. п. встраивают различные теплообменные устройства 9 - перегребающие лопасти, полки, цепные завесы, насадки и т.д. С этой же целью в ряде случаев футеровку печей выполняют сложной формы, например ячейковой. Основные размеры В. п. варьируются в значительных пределах: длина от 50 до 230м, а диаметр от 3 до 7,5м. Производительность В. п. достигает 150 т/ч (готового продукта). Наблюдается тенденция к соединению В. п. с различными теплообменными аппаратами, что позволяет при повышении технико-экономических показателей работы печей уменьшать их размеры.

Проколочная печь состоит из следующих основных узлов: цилиндрического стального барабана, футерованного изнутри огнеупорным кирпичом, опорных устройств, привода, головок - топочной (горячей) и газоотводящей (холодной) и перегрузочного устройства.

Барабан печи сварен из стальных царг; посредством бандажей он опирается на опорные ролики. Число опор зависит от длины барабана; при длине барабана 40-45м оно не превышает трех. Бандажи изготовлены в виде колец из специальной твердой литой стали. Крайние бандажи за счет температурных изменений длины барабана меняют положение относительно опорных роликов, средний же находится между контрольными роликами, ограничивающими его перемещение в нейтральном сечении барабана. Венцовая шестерня крепится к барабану плоскими стальными пластинами, установленными по касательной к нему. Она закрыта стальным кожухом, предохраняющим ее от попадания посторонних предметов и грязи. Чтобы наклонно расположенный барабан печи не мог сместиться по роликам на величину, большую установленной, опорные ролики смонтированы так, что

их рабочая цилиндрическая поверхность находится под не большим углом к рабочей поверхности бандажа. Во избежание схода барабана с опорных роликов в случае поломки оси контрольного ролика по обе стороны верхнего бандажа установлены неподвижные упоры. Для повышения поперечной жесткости барабана между бандажами смонтированы кольца жесткости с радиальными зазорами между корпусом и кольцом.

В настоящее время наибольшее распространение получили вращающиеся проколочные печи с барабанными холодильниками. Техническая характеристика печи: длина 45 м, диаметр 3,0 м, угол наклона 2,5°, число оборотов в минуту 1,5-2,0, производительность по прокаленному материалу 10-12 т/ч, время пребывания материала в печи 60-80 мин, удельный расход условного топлива 40-50 кг/т. Техническая характеристика холодильника: длина 30 м, диаметр 2,5-3,0 м, угол наклона 2,5-3,5°, число оборотов в минуту 2,5-4,0.

Кокс по всей длине барабана печи распределяется ровным слоем; в поперечном сечении он имеет форму сегмента. Движение материала в печи происходит за счет наклона барабана в горизонтальной плоскости. Скорость движения материала и производительность печи прямо пропорциональны ее диаметру, числу оборотов и углу наклона. Нагрев кокса осуществляется по принципу противотока, т.е. кокс и нагретые газы движутся навстречу друг другу.

Время пребывание материала в печи должно быть достаточным для удаления влаги, летучих и окончания физико-химических превращений в прокаливаемом коксе. Оно зависит от таких факторов, как диаметр и длина печи, число оборотов барабана, угол наклона барабана и коэффициент трения материала о футеровку. Причем диаметр, длина и угол наклона, всегда постоянны. Незначительно в процессе эксплуатации изменяются число оборотов барабана и коэффициент трения материала. При постоянстве основных параметров процесса прокалки время пребывания кокса в печи изменяется незначительно.

Другим фактором, существенно влияющим на производительность, является коэффициент заполнения печи. Коэффициентом заполнения называется отношение площади поперечного сечения потока материала ко всей площади сечения барабана печи. Для печей с диаметром барабана 3,0м коэффициент заполнения составляет 6-8%. Изменяя загрузку барабана коксом, можно производительность печи регулировать в широких пределах. Однако в заводских условиях производительность печи стремятся поддерживать постоянной.

Нагрев кокса осуществляется в основном лучистой энергией горящего факела, а также при непосредственном контакте раскаленных топочных газов с коксом (т.е. конвекцией). Имеет место также лучистый теплообмен между материалом и разогретой футеровкой печи. Значительное количество тепла выделяется за счет горения летучих и самого прокаливаемого материала.

Полное сгорание топлива достигается при достаточном количестве кислорода воздуха, хорошем перемешивании с воздухом и достаточном объеме топочного пространства при температуре не ниже 1000°С. Углерод топлива, соединяясь с кислородом, образует углекислый газ СО2, а водород - водяные пары Н2О. Необходимое количество воздуха для полного сгорания 1кг мазута Юм3.
