Заправочная установка ОЗ-5467

Стрелка и указатель подвижной шкалы дифманометра пока­зывают на неподвижной шкале соответственно величину давления до фильтрующего пакета и после него, а на подвижной шкале стрелка показывает разницу давления до фильтрующего пакета и после него.

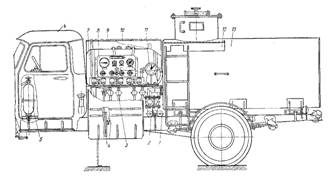

Механизированный заправочный агрегат ОЗ-5467:

1 — нагнетательный трубопровод, 2 — всасывающий трубопровод, 3 — вентили трубопроводов смазочных мате­риалов, 4 — барабаны с самонаматывающимися рукавами и раздаточными кранами, 5 — огнетушитель, 6 — шасси автомобиля ГАЗ-53, 7 — панель с направляющими рукавов с раздаточными кранами, 8 — щит управления, 9 — кожух, 10 — крышка кожуха, 11 — счетчик дизельного, топлива, 12 — трап, 13 — цистерна для дизельного топлива, 14 — шнур с вилкой заземления, 15 — штырь заземления, 16 — рукав для забора и выдачи дизельного топлива, 17 — лестница, 18 — отсек хранения вспомогательного инвентаря, 19 — цепь заземления.

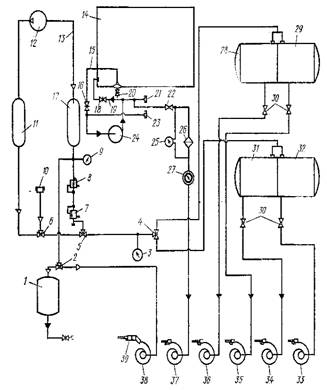

Принципиальная схема механизированного заправочного агрегата ОЗ-5467:

1 бункер для солидола, 2, 4, 5, 6 — трехходовой воздушный распределительный кран, 3 — мановакуумметр, 7 — предохранительный клапан, 8 — воздушный редуктор, 9 — манометр высокого давления, 10 — воздушный фильтр, 11 — ресивер всасывания, 12 — компрессор, 13 — нагнетательный воздушный трубопровод, 14 — цистерна дизельного топлива, 15 — трубопровод всасывающий, 16 — задвижка всасывающего трубопровода, 17 — ресивер нагнетания, 18 — задвижка нагнетательного трубопровода, 19 — нагнетатель­ный трубопровод, 20 — отстойник с краном слива отстоя, 21 — трубопровод выдачи ди­зельного "топлива, 22 — кран, 23 — трубопровод для забора дизельного топлива, 24 — насос для дизельного топлива, 25 — дифманометр, 26 — фильтр тонкой очистки, 27 — счет­чик дизельного топлива, 28 — бак для воды, 29 — бак для бензина, 30 — кран, 31 — бак для дизельного масла, 32 — бак для автотракторного масла, 33—37 — барабаны с самона­матывающимися рукавами и раздаточными кранами, 38 —. барабан с самонаматывающим­ся воздушным рукавом, 39 -г- пистолет-солидолонагнетатель

Техническое обслуживание

Своевременное техниче­ское обслуживание является одним из основных условий беспере­бойной работы агрегата.

Периодичность обслуживания за агрегатом совмещена с пе­риодичностью технического обслуживания за шасси.

При ежедневном техническом обслуживании (ЕТО) в начале рабочего дня осматривают и обслуживают состав­ные части агрегата и убеждаются в отсутствии перебоев, ненор­мальных шумов и стуков в двигателе, приводе механизмов, комп­рессоре, водяном насосе и вентиляторе подогревателя;

проверяют работу контрольных приборов, осветительной арма­туры, предохранительных клапанов, вакуумного предохранитель­ного устройства, механизмов включения привода компрессора и во­дяного насоса;

убеждаются в отсутствии течи воды, топлива и смазочных ма­териалов из баков, водяного насоса, компрессора, топливного фильтра, подогревателя, кожуха зарядного бункера для солидола, привода механизмов, трубопроводов, самонаматывающихся бара­банов, раздаточных кранов, пробковых и муфтовых кранов;

проверяют и при необходимости подтягивают хомуты крепле­ния рукавов, крышки заливных горловин баков, крепления огне­тушителя и заземляющего устройства;

проверяют и при необходимости регулируют натяжение ремней компрессора и водяного насоса; проверяют уровень и при необходимости доливают в картер 1 компрессора летом компрессорное масло К>12 ГОСТ 1861—73 или моторное масло М-10Б ГОСТ 8581—63 и моторное масло М-8Б ГОСТ 8581—63 — зимой, в картер редуктора водяного насоса доливают автол АС-6 (М6Б) ГОСТ 10541—63.

При первом техническом обслуживании (ТО-1) выполняют операции ежесменного технического обслуживания агрегата и дополнительно следующие:

промывают воздухоочиститель компрессора, приемные фильт­ры баков, фильтр-отстойник подогревателя, детали запорного по­плавкового устройства вакуумного предохранительного устройства; проверяют и при необходимости подтягивают крепления рамы к продольным лонжеронам шасси, каркасов баков, ресивера наг­нетания, щитов управления, привода механизмов, компрессора, водяного насоса, корпуса топливного фильтра, зарядного бункера солидола, кронштейна самонаматывающихся барабанов и подогре­вателя к раме агрегата;

смазывают солидолом УС-2 (ГОСТ 1033—73) промежуточные и опорные подшипники валов привода компрессора и водяного насоса, шлицевое соединение карданного вала, а карданные шар­ниры летом — автотракторным маслом АК-15 ГОСТ 1862—63 и автотракторным маслом АКп-10 ГОСТ 1862—63 —зимой.

При втором техническом обслуживании (ТО-2) выполняют операции первого технического обслуживания и допол­нительно следующие:

смазывают оси и пружины самонаматывающихся барабанов, петли дверок, люков и шарнирные соединения;

проверяют и при необходимости подтягивают крепления у компрессора: маховика, головки цилиндров, крышки головки, фланца нагнетательного трубопровода, регулятора давления и ниппельного соединения регулятора давления с механизмом разгрузки, а у водяного насоса крышку цилиндров и картера; заменяют масло в картерах компрессора и водяного насоса. Сезонное техническое обслуживание (СТО) проводят два раза в год:

сезонное техническое обслуживание при переходе к весенне-летнему периоду эксплуатации агрегата (СТО-ВЛ);

сезонное техническое обслуживание при переходе к осенне-зимнему периоду эксплуатации агрегата (СТО-ОЗ). проведение сезонного технического обслуживания, как прави­ло, осуществляют совместно с очередным вторым техническим обслуживанием агрегата.

Дополнительно к операциям второго технического обслужива­ния выполняют следующие работы:

промывают все баки для хранения жидких нефтепродуктов, технологических материалов, топливный бак и котел подогрева­теля;

очищают внутренние и наружные поверхности агрегата от пы­ли, грязи и следов коррозии, наносят грунтовку и окрашивают их;

промывают воздушные распределительные краны и при необхо­димости притирают их;

очищают от грязи, промывают и продувают сжатым воздухом воздушные и жидкостные трубопроводы, кассеты второй ступени воздухоочистителя и фильтр регулятора компрессора;

частично разбирают компрессор и водяной насос, устраняют неисправности в их составных частях, возникающие в процессе работы, и заменяют отдельные детали из комплекта запасных частей.

Техническое обслуживание автомобиля, тракторного прицепа, тракторного самоходного шасси, компрессора, счетчика жидкости, фильтра дизельного топлива, ручного насоса для дизельного топ­лива, пневматического пистолета-солидолонагнетателя, приборов и приспособлений проводят согласно соответствующим руководст­вам, прикладываемым к агрегату.
