Устройство трансформаторов

(1-2)

Где ώ1и ώ2 —число витков в первичной и вторичной обмотках трансформатора.

При подключении нагрузки ZH к выводам вторичной обмотки транс-форматора под действием ЭДС е1 в цепи этой обмотки создается ток I2 , а на выводах вторичной обмотки устанавливается напряжение U2. В повышающих трансформато

рах U2 > U1, а в понижающих U2 <U1.

Из (1) и (2) следует, что ЭДС е1 и е2 отличаются друг от друга числом витков обмоток, в которых они наводятся. Поэтому, применяя обмотки с требуемым соотношением витков, можно изготовить трансформатор на любое отношение напряжений.

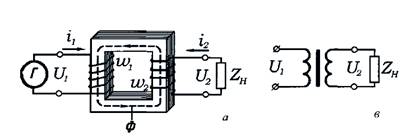

Рис.1. Конструктивная (а) и принципиальная (б) схемы однофазного двухобмоточного трансформатора

Обмотку трансформатора, подключенную к сети с более высоким напряжением, называют обмоткой высшего напряжения (ВН); обмотку, присоединенную к сети меньшего напряжения,- обмоткой низшего напряжения (НН). Трансформаторы обладают свойством обратимости: один и тот же трансформатор можно использовать в качестве повышающего и понижающего. Но обычно трансформатор имеет определенное назначение: либо он является повышающим, либо понижающим. Трансформатор — это аппарат переменного тока. Если же его первичную обмотку подключить к источнику постоянного тока, то магнитный поток в магнитопроводе трансформатора также будет постоянным как по величине, так и по направлению. Поэтому в обмотках трансформатора не будет наводиться ЭДС.

Конструкция трансформаторов в значительной степени зависит от их назначения, по этому признаку трансформаторы разделяют на следующие основные виды:

1) силовые, применяемые:

а) в системах передачи и распределения электроэнергии;

б) для установок со статическими преобразователями (ионными или полупроводниковыми) при преобразовании переменного тока в постоянный (выпрямители) или постоянного в переменный (инверторы);

в) для получения требуемых напряжений в цепях управления электроприводами и в цепях местного освещения;

2) силовые специального назначения — печные, сварочные т. п.;

3) измерительные — для включения электрических измерительных приборов в сети высокого напряжения или сильного тока;

4) испытательные — для получения высоких и сверхвысоких напряжений, необходимых при испытаниях на электрическую прочность электроизоляционных изделий;

5) радиотрансформаторы — применяемые в устройствах радио- и проводной связи, в системах автоматики и телемеханики для получения требуемых напряжений, согласования сопротивлений электрических цепей, гальванического разделения цепей и др.

Трансформаторы одного и того же назначения могут различаться:

по виду охлаждения—с воздушным (сухие трансформаторы) и масляным (масляные трансформаторы) охлаждением;

по числу трансформируемых фаз—однофазные и многофазные;

по форме магнитопровода — стержневые, броневые, бронестержневые, тороидальные;

по числу обмоток — двухобмоточные и многообмоточные (одна первичная и две или более вторичных обмоток);

по конструкции обмоток — с концентрическими и чередующимися обмотками.

3.Устройство трансформаторов

Основные части трансформатора — это магнитопровод и обмотки.

Магнитопровод трансформатора выполняют из листовой электротехнической стали. Перед сборкой листы с двух сторон изолируют лаком. Такая конструкция магнитопровода дает возможность в значительной степени ослабить в нем вихревые токи. Часть магнитопровода, на которой располагают обмотки, называют стержнем.

В стержневых трансформаторах имеются два стержня и соединяющих их два ярма (рис.2, а). Броневые трансформаторы имеют разветвленный магнитопровод с одним стержнем и ярмами, частично прикрывающими ("бронирующими") обмотки (рис.2, б).

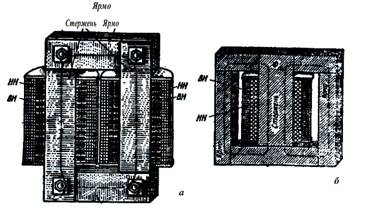

Рис.2.Однофазные трансформаторы стержневого (а) и броневого (б) типов

Стержневая конструкция имеет наибольшее распространение, особенно в трансформаторах большой и средней мощности. Достоинства этой конструкции — простота изоляции обмоток, лучшие условия охлаждения, простота ремонта.

Однофазные трансформаторы малой мощности чаще имеют броневую конструкцию, что позволяет уменьшить габариты трансформатора. Кроме того, боковые ярма защищают обмотку от механических повреждений; это важно для трансформаторов малой мощности, которые часто не имеют защитного кожуха и располагаются вместе с другим электрооборудованием на общей панели или в общем шкафу.

Трехфазные трансформаторы обычно выполняют на магнитопроводе стержневого типа с тремя стержнями (рис.3).

В трансформаторах большой мощности применяют бронестержневую конструкцию магнитопровода (рис.4), которая хотя и требует несколько повышенного расхода электротехнической стали, но позволяет, уменьшить высоту магнитопровода (НБС < Нс), а следовательно, и высоту трансформатора.

Рис.3. Трехфазный трансформатор стержневого типа: 1 - магнитопровод; 2 – обмотки

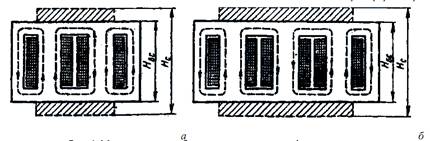

Рис.4. Магнитопроводы бронестержневого трансформатора: однофазного (а); трехфазного (б)

Это имеет большое значение при его перевозке в собранном виде.

По способу соединения стержней с ярмами различают магнитопроводы стыковые (рис.5, а) и шихтованные (рис.5, б). В стыковых магнитопроводах стержни и ярма собирают раздельно, а затем соединяют посредством крепежных частей. Такая конструкция магнитопровода облегчает посадку обмоток на стержни, так как для этого достаточно снять только верхнее ярмо. Но при шихтовой сборке магнитопровода, когда листы (полосы) собирают "внахлестку", воздушный зазор в месте стыка стержней и ярем может быть сделан минимальным, что значительно снизит магнитное сопротивление магнитопровода. Кроме того, механическая прочность шихтованного магнитопровода намного выше, чем стыкового. Все это привело к тому, что шихтованные магнитопроводы получили основное применение. Листы магнитопровода стягивают посредством шпилек 4 инакладок 7, изолированных от листов изоляционными шайбами 2 и трубками 3 (рис.6).

В последнее время сборку листов (полос) магнитопровода в пакет выполняют наложением на стержни и ярма бандажа из стекловолоконной ленты.

Рис.5. Сборки магнитопровода

Рис.6. Изоляция шпильки, стягивающей листы магнитопровода

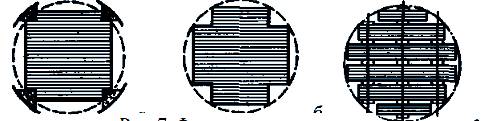

Рис.7.Форма сечения стержня

Форма поперечного сечения стержней зависит от мощности трансформатора: в небольших трансформаторах применяют стержни прямоугольного сечения (рис.7, а), в трансформаторах средней и большой мощности — стержни ступенчатого сечения (рис.7, б, в) с числом ступеней, возрастающим с увеличением мощности трансформатора. Ступенчатое сечение стержней обеспечивает лучшее использование площади внутри обмотки, так как периметр ступенчатого стержня приближается к окружности. В трансформаторах большой мощности для улучшения теплоотдачи между пакетами стали магнитопровода устраивают вентиляционные каналы (рис.7, в).
