Устройство и принцип работы растрового электронного микроскопа

ходя через обычное телевизионное устройство, создавало изображение. Достигнутое разрешение, однако, составляло всего 1 мкм. Такой результат был расценен как явно неудовлетворительный поскольку предполагалось получить разрешение лучше, чем у оптического микроскопа (2000 Ǻ).

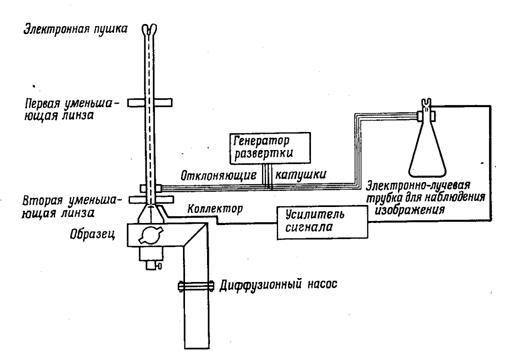

Рисунок 1.4 - Блок-схема РЭМ, разработанного в 1942 г.

В связи с этим Зворыкин и др. решили создать более совершенный прибор путём уменьшения размера пятна и улучшения отношения сигнала к шуму. Они учли все возможные вклады в соотношении между аберрациями линз, яркостью пушки и размером пятна и получили правильное выражение для минимального размера пятна как функции тока пучка. Далее они пытались повысить яркость пушки за счёт использования источника с автоэмиссией. Однако нестабильность работы таких источников с холодным катодом заставила их вернуться к термоэлектронному источнику. Тем не менее уже в 1942г. остриё с автоэмиссией использовалось для создания изображений с большим увеличением и высоким разрешением. Следующим шагом явилось использование электронного умножителя в качестве предусилителя тока вторичных электронов с образца. В варианте Зворыкина и др. вторичные электроны бомбардировали флуоресцирующий экран спереди электронного умножителя. Результирующий фототок соответствующим образом усиливался и использовался для формирования изображения, которое наблюдалось на экране электронно-лучевой трубки. Путём специального подбора получали совпадение областей максимальной чувствительности фосфорного сцинтиллятора и фотокатода умножителя. В результате были получены микрофотографии вполне хорошего качества, но с большим уровнем шума (по современным стандартам). Окончательный вариант прибора включал три электростатические линзы и отклоняющие катушки, размещённые между второй и третьей линзами. Электронная пушка размещалась внизу, таким образом, камера образцов находилась на достаточно удобной для оператора высоте. С этим первым модернизированным растровым электронным микроскопе было продемонстрировано разрешение по крайней мере 500Ǻ. Вторая мировая война приостановила эти исследования. Зворыкин и др. не смогли окончательно доработать свой прибор. Фактически группа распалась и работа над этой проблемой в США была прекращена до 1960г. В 1948г. в Кембриджском университете К. Оутли заинтересовался конструированием электронных микроскопов. Вместе с Мак-Маллэном он создал в Кембридже первый РЭМ. Разрешение этого прибора к 1952г. достигло 500Ǻ. За Мак-Маллэном последовал Смит, который обнаружил, что качество микрофотографии может быть улучшено за счёт обработки сигналов. С этой целью он ввёл нелинейное усиление сигнала (γ-обработка). Электростатические линзы он заменил на электромагнитные и улучшил систему сканирования за счёт введения двойного отклонения. Смит первым ввёл стигматор в РЭМ.

Следующим шагом вперёд было усовершенствование детектора, описанного Зворыкиным и др. Эверхарт и Торнли непосредственно соединили световодом сцинтиллятор с торцом фотоумножителя. Это усовершенствование привело к повышению сигнала и улучшению отношения сигнал/шум, что в свою очередь дало возможность лучше исследовать механизмы формирования слабого контраста.

Под руководством Никсона Пиз создал систему с тремя магнитными линзами, пушкой в нижней части прибора и детекторной системой Эверхарта-Торнли, известную как РЭМ V. Этот прибор был прототипом прибора марки I фирмы Cambridge Scientific Instruments и во многом был подобен прибору 1942г. Естественно, что РЭМ V включал все вышеуказанные усовершенствования, которые были введены после 1952г.

Промышленный прибор был сконструирован Стьюартом с сотрудниками в Cambridge Scientific Instruments Co. В последующем десятилетии свыше 1000 растровых электронных микроскопов были проданы рядом фирм-производителей США, Великобритании, Франции, Голландии, Японии и ФРГ, которые активно занимаются разработкой новых модернизированных приборов. Однако даже сейчас РЭМ в своей основе ненамного отличается от описанного в 1942г.

Начиная с 1965г. в конструкцию растрового электронного микроскопа было введено много новшеств. Одним из них был разработанный Броэрсом источник электронов с катодом из гексаборида лантана - LaB. Электронная пушка с таким катодом обладает высокой яркостью, в результате чего стало возможным сконцентрировать больший электронный ток в меньшем по сечению пучке. Это может привести к эффективному улучшению разрешения. Источник электронов с автоэмиссионным остриём, который использовался впервые в растровом электронном микроскопе в 1942г., был доработан Крю, и его стало возможным использовать для получения изображений с высоким разрешением. Автоэмиссионная пушка превосходна для получения высоких разрешений из-за её очень высокой яркости и чрезвычайно малых размеров источника. Вследствие этого даже при очень малых токах пучка, порядка10Е можно получить очень большую плотность тока, достигающую несколько тысяч ампер на квадратный сантиметр. Автоэмиссионные источники имеют два потенциальных недостатка, один из которых - быстрое ухудшение разрешения при работе с токами, превышающими несколько наноампер, и другой связан с тем, что источник не столь стабилен, как требуется. Из-за последнего для получения качественного изображения с такими источниками почти всегда необходимо работать с быстрой развёрткой.

Другие усовершенствования связаны с механизмами контраста, которые нелегко реализовать в приборах других типов. Так, кристаллографический контраст, формирующийся за счёт ориентации кристалла и взаимодействия его решётки с первичным пучком, был обнаружен Коутсом и первоначально разработан сотрудниками Оксфордского университета. Магнитный контраст в некоторых некубических материалах наблюдался одновременно, но независимо Бэнбери и Джоем. Магнитный контраст в кубических материалах впервые наблюдался Филибером и Тиксье, а механизм контраста был объяснён позже Фазерсом и др.

Часто контраст наблюдаемых деталей настолько незначителен, что оказывается незаметным для глаза, в связи с чем становилось необходимым усиление контраста за счёт обработки сигнала. Вначале обработка сигнала включала нелинейное усиление сигнала и дифференциальное усиление (подавление уровня чёрного), как это было сделано в растровом электронном микроскопе в Кембриджском университете. Использование при обработке производной сигнала (дифференцирования) для подчёркивания мелких деталей было введено позже. Большинство серийных растровых электронных микроскопов, которые выпускаются в настоящее время, обладают всеми этими возможностями обработки сигнала.
