Электромагнитные переходные процессы

Задание

Для заданной схемы (рис.1) рассчитать ток трёхфазного короткого замыкания и двухфазного короткого замыкания на землю по следующим техническим данным

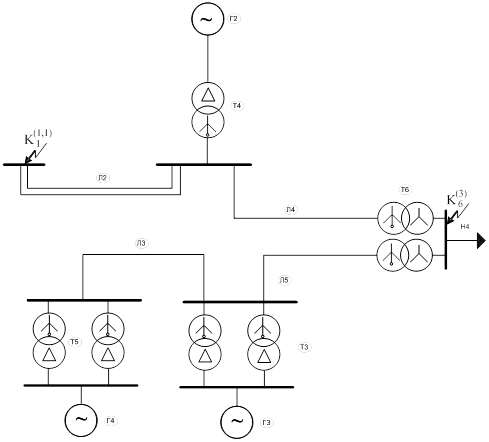

Рис.1. Расчётная схема системы

Данные:

Генераторы

Трансформаторы:

Линии электропередач:

Нагрузка:

Введение

При переходах системы от одного установившегося режима (состояния равновесия) к другому происходит изменение количества той энергии, которая была связана с электрической или электромеханической цепью в исходном режиме. Это явление, единое по своей природе, при анализе принимается состоящим из ряда процессов, каждый из которых отражает изменение определенной группы параметров режима. Выделенная группа параметров режима, характеризующая данный процесс, называется параметрами процесса. При более строгом подходе переходные процессы надо было бы рассматривать одновременно во времени и пространстве (например, появление тока при коротком замыкании и распространение электромагнитных волн в пространство вдоль воздушных линий, кабелей, обмоток машин и трансформаторов). Однако решение задачи можно упростить, учитывая только наиболее существенные для конкретной задачи факторы. Такое упрощение принято в настоящей дисциплине, где рассмотрение переходных процессов ведется только во времени, но не в пространстве. Переходные процессы при этом, так же как и режимы, различаются по ряду признаков:

— по условиям протекания; так, в нормальных переходных режимах можно судить о нормальных переходных процессах, в аварийных режимах — об аварийных переходных процессах. Такое деление несколько условно, так как физическая природа процесса не зависит от того, является он нормальным или аварийным;

— по причинам возникновения — по видам возмущающих воздействий и значениям возмущений. Под возмущением при этом понимаются отклонения параметров режима, происходящие в начале переходного процесса в связи с появлением новых, т. е. не проявлявшихся ранее, факторов, изменяющих (возмущающих) режим. Эти факторы, являющиеся причиной возмущений и называемые возмущающими воздействиями, могут быть большими, малыми, синусоидальными, толчкообразными и т. д. При этом можно рассматривать реальные физические причины переходного процесса или независимо от физических причин вводить в расчет некоторые пробные отклонения (большие или малые) параметров режима, на какое-то время изменяющие исходный режим;

— по допущениям, сделанным при составлении дифференциальных уравнений, т. е. по полноте математического описания;

— по скорости протекания процессов в системе, причем следует иметь в виду, что переходный процесс, начавшийся в момент возмущения режима, в линейной системе теоретически длится бесконечно долго. Практически считают, что процесс закончился, если параметр, характеризующий его изменение, отличается от теоретического установившегося значения на некоторое конечное значение, зависящее от конкретных условий;

— по структуре исследуемой системы, которая может быть или простой, содержащей радиальные передачи, или сложной, состоящей из ряда параллельных контуров;

— по допущениям, сделанным при математическом описании; эта градация переходных процессов особенно разнообразна, поэтому обычно приходится ограничиваться только некоторыми наиболее существенными признаками.

При исследованиях переходных процессов часто вводится линеаризация — упрощение реальной нелинейной системы, при котором имеющиеся в ней нелинейности при исследовании переходных процессов не учитываются. Нелинейные параметры режима принимаются постоянными или представляются линейными зависимостями.
