Устройство и принцип работы растрового электронного микроскопа

Содержание

Перечень определений, обозначений и сокращений

Введение

1 Теоретическая часть

1.1 История развитие растрового электронного микроскопа

1.2 Устройство и работа растрового электронного микроскопа

1.3 Устройство и работа составных частей микроскопа

1.3.1 Общая компоновка микроскопа.

1.3.2 Колонна

1.3.3 Источник электронов

1.3.4 Электронная линза

1.3.5 Наконечник полюсный с катушками

1.3.6 Камера объектов

1.3.7 Состав электропитания

1.3.8 Контрольно-измерительные приборы

1.3.9 Прибор индикатора вакуума.

1.3.10 Видеоконтрольное устройство

1.3.11 Блок комбинированный

1.3.12 Блок видеоконтрольного устройства ВК – 23

1.3.13 Приспособление для фотографирования

2 Экспериментальная часть

2.1 Вакуумная система

2.2.1 Вакуумный распределитель

2.2.2 Высоковакуумная ловушка

2.2 Форвакуумный насос

2.2.1 Принцип действия

2.2.2 Параметры и характеристики

2.3 Диффузионный насос

2.4 Термопарные манометры

2.5 Ионизационные манометры

Заключение

Список литературы

Приложение А (обязательное) – схемы вакуумных насосов

Приложение Б (обязательное) – схемы датчиков вакуума

Приложение В (обязательное) – схема расположения блоков в стенде

Перечень определений, обозначений и сокращений

ВКР – выпускная квалификационная работа;

РЭМН – растровый электронный микроскоп низковольтный;

Ǻ - ангстрем (10м)

ВКУ – видеоконтрольное устройство;

ФЭУ – фотоэлектронный умножитель;

Введение

Целью выпускной квалификационной работы являлось теоретическое и практическое изучение состава и принципа работы основных блоков растрового электронного микроскопа РЭМН – 2 У4.1.

Актуальность. Растровый электронный микроскоп является универсальным прибором позволяющим исследовать и анализировать микроструктурные характеристики твёрдых тел. Другой важной чертой получаемых с помощью растрового электронного микроскопа изображений является их объёмность, обусловленная большой глубиной фокуса прибора. Он позволяет также исследовать объекты при очень малых увеличениях, что особенно важно при исследовании физических свойств твёрдых тел и в ряде других областей.

Задачами исследования являлись:

Теоретическое и практическое изучение состава и принципа работы основных блоков растрового электронного микроскопа РЭМН – 2 У4.1;

Получение вакуума;

Отладка работы отдельных блоков;

В основной части выпускной квалификационной работы описан состав и принцип работы основных блоков растрового электронного микроскопа РЭМН – 2 У4.1. Описан принцип работы микроскопа в целом, а так же блоков по отдельности.

В заключении описана экспериментальная часть выпускной квалификационной работы, полученные результаты в процессе работы, и используемые методы их получения.

1 Теоретическая часть

1.1 История развитие растрового электронного микроскопа

Растровый электронный микроскоп является одним из наиболее универсальных приборов для исследования и анализа микроструктурных характеристик твёрдых тел. Основной причиной широкого использования растрового электронного микроскопа является высокое разрешение при исследовании массивных объектов, достигающее в серийных приборах 10 нм (100Ǻ). На лучших лабораторных приборах реализовано разрешение 2,5 нм (25Ǻ). На рисунке 1.1 приводится микрофотография, демонстрирующая высокое разрешение. Она была получена на серийном растровом электронном микроскопе при обычных условиях работы.

Другой важной чертой получаемых с помощью растрового электронного микроскопа изображений является их объёмность, обусловленная большой глубиной фокуса прибора.

На рисунке 1.2а показано изображение скелета небольшого морского животного (радиолярии), полученное на оптическом микроскопе, а на рисунке 1.2б - изображение этого же объекта, полученное с помощью растрового электронного микроскопа. Большая глубина фокуса этого микроскопа даёт возможность получить более полную информацию об образце. Действительно, из анализа литературы видно, что именно эта особенность является самой ценной для исследователей, использующих растровый электронный микроскоп. Большинство растровых электронных микрофотографий получено при увеличениях, не превышающих 8000Ч, т.е. при таких увеличениях, когда возможности растрового электронного микроскопа в смысле высокого разрешения не проявляются. Растровый электронный микроскоп позволяет также исследовать объекты при очень малых увеличениях, что особенно важно в криминалистике и ряде других областей.

Рисунок 1.1 - Микрофотография с большим увеличением материала 100 (НБС, США), содержащего дендриты Al-W, получена на серийном растровом электронном микроскопе при обычных условиях работы

Рисунок 1.2а - Микрофотография радиолярии, полученная в оптическом микроскопе.

Основными частями растрового электронного микроскопа являются система линз, электронная пушка, коллектор электронов. Электронно-лучевые трубки (ЭЛТ) для наблюдения и съёмки и связанная с ними система электроники (рисунок 1.3).

Первая удачная промышленная установка, которая включала все эти части, появилась в 1965г.- прибор марки I фирмы Cambridge Scientific Instruments. Принимая во внимание современную популярность растровой электронной микроскопии, кажется невероятным такой быстрый прогресс- прошло всего лишь 23 года после того, как были опубликованы основы современной растровой электронной микроскопии. Цель этого краткого исторического обзора заключалась в том, чтобы отметить первых исследователей, занимавшихся растровой электронной микроскопией, и проследить процесс развития прибора.

Первый РЭМ, использовавшийся для исследования толстых образцов, описан Зворыкиным и др. в 1942г. Авторы этой работы выявили, что вторичная электронная эмиссия несёт информацию о топографии, и в соответствии с этим сконструировали прибор, блок-схема которого показана на рисунке 1.4.

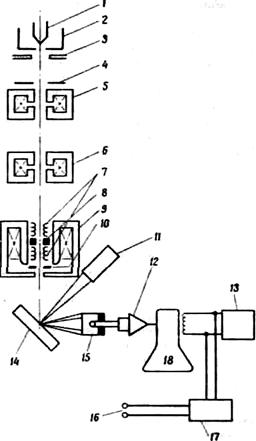

Рисунок 1.3 - Схема электронной и рентгеновский оптики комбинированного прибора РЭМ—РМА. 1 — катод: 2 — модулятор; 3 — анод: 4 — ограничивающая диафрагма; 5 — первая конденсорная линза; 6 — вторая конденсорная линза; 7 — катушка двойного отклонения; 8 — стигматор; 9 — конечная (объективная) линза; 10 — диафрагма, ограничивающая размер пучка; 11 — детектор рентгеновского излучения (кристалл-дифракционный или с дисперсией по энергии); 12 — усилитель фотоумножителя, 13 — генераторы развертки; 14 — образец; 15 — детектор вторичных электронов; 16 — к катушке двойного отклонения; 17—управление увеличением; 18—ЭЛТ.
