Принципы томографии

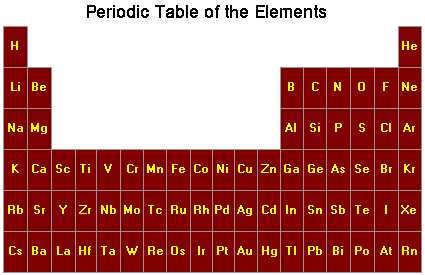

ЯМР может быть представлен только на тех изотопах, чья встречаемость в природе достаточна велика для обнаружения. Можно применять любой элемент, который имеет нечетное число частиц в ядре. Вот некоторые элементы, которые могут использоваться. Подходящие элементы для МРТ.

Энергетические уровни

Для понимания того, как частицы со спином ведут себя в магнитном поле, представим протон. Этот протон обладает свойством, называемым спином. Представим, что спин этого протона, является вектором магнитного момента, который заставляет протон вести себя как очень маленький магнит с северным и южным полюсами.

Когда протон помещен во внешнее магнитное поле, вектор спина располагается как магнит, по отношению ко внешнему полю. Состояние, когда полюса расположены N-S-N-S, является низкоэнергетическим , а N-N-S-S - высокоэнергетическим.

Переходы

Частица может подвергаться переходу между двумя энергетическими состояниями, поглощая фотон. Частица на нижнем энергетическом уровне поглощает фотон и оказывается на верхнем энергетическом уровне. Энергия данного фотона должна точно соответствовать разнице между этими двумя состояниями. Энергия протона, Е, связана с его частотой, , через постоянную Планка (h = 6.626x10-34 Дж с).

E = h

В ЯМР и МРТ величина называется резонансной или частотой Лармора.

Диаграммы энергетических уровней

Энергия двух состояний спина может быть представлена с помощью диаграммы энергетических уровней.

Известно, что = B и E = h , поэтому, для того, чтобы вызвать переход между двумя спиновыми состояниями, фотон должен обладать энергией

E = h B

Когда энергия фотона соответствует разнице между двумя состояниями спина, происходит поглощение энергии. В ЯМР экспериментах частота фотона соответствует радиочастотному (РЧ) диапазону. Для ядер водорода в ЯМР-спектроскопии, находится в пределах 60 и 800 MГц. В клинической МРТ, для отображения водорода, как правило находится между 15 и 80 MГц.

Стационарный МР метод

Самым простым ЯМР исследованием является стационарный МР (или свип-МР) метод. Существуют два пути проведения этого эксперимента. При первом, непрерывное РЧ облучение с постоянной частотой, исследует энергетические уровни, в то время как магнитное поле варьируется. Энергия этой частоты представлена синей линией на диаграмме энергетических уровней.

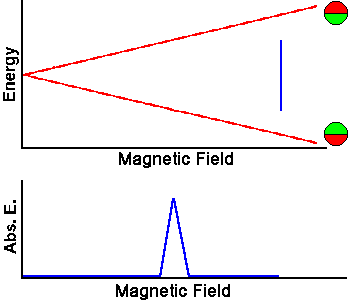

Стационарный метод может также быть проведен с постоянным магнитным полем, когда варьируется частота. Величина постоянного магнитного поля представлена положением вертикальной синей линией на диаграмме энергетических уровней.

Статистика Больцмана

Когда несколько спинов помещены в магнитное поле, каждый принимает одну из двух возможных ориентаций.

При комнатной температуре количество спинов на нижнем энергетическом уровне, N+, незначительно превосходит количество на верхнем уровне N-. Статистика Больцмана показывает, что

N-/N+ = e-E/kT.

Е - разность энергии между спиновыми состояниями,

k - постоянная Больцмана

(1.3805x10-23 Дж/К) и Т - абсолютная температура.

При уменьшении температуры уменьшается отношение N- /N+. При увеличении температуры отношение увеличивается.

Сигнал в ЯМР-спектроскопии получается из разности между поглощенной энергией спинами, которые подверглись переходу с более низко энергетического уровня на более высокий и энергией, испускаемой спинами, которые одновременно перешли с более высокого энергетического уровня на более низкий. Сигнал пропорционален разности в заселенностях уровней. ЯМР является достаточно чувствительной спектроскопией, поскольку может различать такие небольшие различия в заселенностях. Резонанс или энергетический обмен между спинами и спектрометром на определенной частоте придают ЯМР такую чувствительность.
