Строительство земляного полотна автомобильной дороги
.
По данным таблицы П. 2. 4. ОДН 218.046.01 применяя интерполяцию находим, что, при , суглинок тяжелый пылеватый имеет следующие характеристики:
;
h=57 height=21 src="images/referats/13132/image016.png">;
.
2. Разработка проекта организации строительства (ПОС)
2.1 Подсчет объемов земляных работ
;
;
;
;
.
Так как даются рабочие отметки лишь в полосе 220 м, а длина улицы = 2000 м, то чтобы узнать приблизительный объем всех земляных работ, пропорционально увеличим рассчитанные данные
=24958,2 м3
=13650,5 м3
3. Разработка проекта производства работ (ППР)
3.1 Определение сроков проведения строительных работ
Продолжительность строительства определяется в основном директивными сроками. Однако необходимо учитывать, что директивные сроки должны быть в пределах возможных сроков строительства, определяемых климатическими условиями, технологическими условиями, количеством выходных и праздничных дней.
Директивный срок: Тд=150 дней.
Чистое время работы:
Тр=Ак-Авых-Аклимат-Арем=203-56-10-21=116 дней.
Фактическое время работы:
Тр’=Тд-Твых-Ткл-Трем=150-42-10-21=77 дней;
где Тд – директивный срок;
Твых – количество выходных дней;
Ткл – количество нерабочих дней по климатическим условиям;
Трем – время ремонта дорожных машин.
3.2 Варианты машин, расчет их производительности и сроков проведения работ для удаления растительного грунта
Операция №1: Первая необходимая операция – срез растительного грунта. Для нахождения максимального объема работ на захватке, необходимо посчитать производительность ведущей машины – бульдозера.
Исходя из директивных сроков строительства, находим минимальный сменный объем:
;
м3;
м3/см

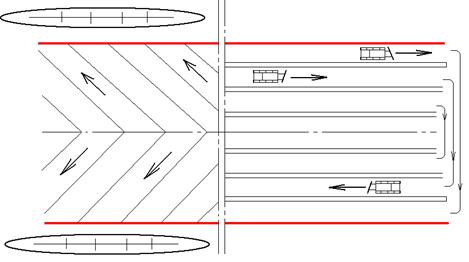

Схема работы бульдозера при B>40 м
Для расчета выбираем 3 бульдозера средних характеристик:
1) Т-4АП2, имеющий следующие технические характеристики:
· Длина отвала b,м: 2,84;
· Высота отвала h, м: 1,05;
· Рабочие скорости, км/ч: =3,0;
=6,0;
=7,5;
Производительность бульдозера при работе по продольно-поперечной схеме считается в два этапа: при разработке грунта и при его перемещении
Производительность бульдозера при срезке грунта:
, м3/ч, где
b – длина отвала бульдозера, м;
α – угол установки отвала в плане , град (α=500…600);
- толщина снимаемого слоя грунта, м;
- скорость зарезания грунта, км/ч;
- коэффициент потерь времени на холостой ход при разворотах и переключении передач (
=0,6);
- коэффициент, учитывающий группу грунта по трудности разработки (1,0);
– коэффициент перехода от технической производительности к эксплуатационной (0,70).
– коэффициент использования внутрисменного времени (0,75);
- коэффициент разрыхления грунта
=1,1 для песчаных грунтов,
=1,2 для глинистых грунтов;
=338,07 м3/ч
Производительность бульдозера при перемещении грунта:
, м3/ч,
где q - объем грунта перемещаемого перед отвалом, м3:
м3
tц – время полного цикла, ч
, ч,
, ч
Расстояние считается по формуле
,м
где - ширина полосы, с которой снимается грунт, м
c – расстояние от границы полосы, с которой снимается грунт, до места складирования грунта, м
β – угол поперечного прохода к валу грунта (β=50…800)
, ч
ч
- коэффициент, учитывающий группу грунта по трудности разработки (1,0);
– коэффициент использования внутрисменного времени (0,75);
– коэффициент перехода от технической производительности к эксплуатационной (0,60).
- коэффициент, учитывающий потери материала или грунта при перемещении (
=0,85)
