Проектирование здания детского сада на 320 мест
– расстояние от уровня стоянки крана до оси поворота стрелы;
– расстояние от оси вращения крана до оси поворота стрелы.
4) Длина стрелы – расстояние от верхнего шарнира до опорного шарнира стрелы:
, (75)
При производстве работ по устройству кровли необходим кран со значительным вылетом и подъемом стрелы. В таких условиях будет требоваться гусеничный стреловой кран со значительными монтажными характеристиками. Для производства работ используем гусеничный кран марки КС81–62, характеристики крана представлены в таблице 13.
Таблица 13 – Характеристики крана КС 81–62
|
Длина стрелы, м |
Грузоподъемность, т |
Вылет, м |
Высота подъема, м |
|
30 |
5–60 |
26–8 |
18–29,5 |

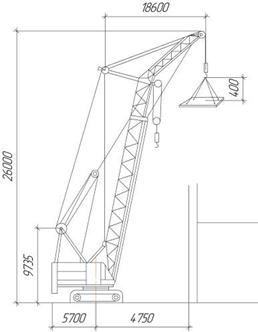

Рисунок 5 – Монтажная схема выбора крана КС 8162
Данный кран использовался при возведении коробки здания. Его использование является выгодным так как не требуется затрат на подготовительные процессы связанные с размещением крана на строительной площадке.
Доставка на стройплощадку бруса производится полуприцепами – плитовозами ПЛ-0906, грузоподъемностью 9т. Длина грузовой площадки – 6.2 м, погрузочная высота – 1.355 м.
мин; (76)
ч (77)
мин; (78)
мин; (79)
мин.; (80)
т/см; (81)
шт., (82)
принимаем 2 шт.;
(83)
Доставка на стройплощадку производится автомобилями с бортовой платформой ГАЗ-53–12, грузоподъемностью 4,5 т. Длина грузовой площадки – 3,74 м, ширина – 2,17 м, погрузочная высота – 1,35 м. Листы перевозим в пакетах по 100 шт.
мин;
ч.=14,6 мин;
мин;
мин;
мин;
т/см;
шт., принимаем 1 шт.;
Таблица 14 – Перечень машин, механизмов, оборудования, технологической оснастки, инвентаря, приспособлений и инструмента
|
№ п/п |
Наименование |
Тип, марка, завод-изг. |
Назначение |
Основные технические хар-ки |
Кол-во на звено, шт. |
|
1 |
Стреловой гусеничный кран |
КС 8162 |
Монтаж конструкций и подача материала |
грузоподъем. – 30 т; вылет 26 м; высота подъема 29,5 м; |
1 |
|
2 |
Электропила ручная |
Обрезка рубероидных листов |
1 | ||
|
3 |
Молоток стальной |
ГОСТ 11042–72 |
Забивка гвоздей |
4 | |
|
4 |
Рейка складная универсальная, длина Зм |
КОНДОР-ЗМ |
Проверка уклонов, основания |
1 | |
|
5 |
Уровень |
Проверка горизонтальности |
1 | ||
|
6 |
Каска |
ГОСТ 9819–61 |
Защита от падения груза |
4 | |
|
7 |
Пояс |
ГОСТ-14185–69 |
Защита от падения |
4 | |
|
8 |
Очки защитные |
ГОСТ 9802–61 |
Защита глаз |
4 | |
|
9 |
Рукавицы |
Защита рук |
4 | ||
|
10 |
Щетка волосяная |
Уборка мусора | |||
|
11 |
Метр стальной |
ГОСТ 7943 –76 |
Линейные измер-я |
- |
1 |
|
12 |
Трап монтажный |
Передвижение по кровле |
2 | ||
|
13 |
Рейка нивелирная |
ГОСТ 11158–83 |
Проверка отметок |
- |
1 |
|
14 |
Теодолит |
Т-10, ГОСТ 10529–70 |
Разметка и контроль |
Т-10 |
1 |
|
15 |
Нивелир |
НВ-1, ГОСТ 10528–70 |
Контроль отметок |
НВ-1 |
1 |
