Проектирование здания детского сада на 320 мест

В помещениях, имеющих умывальную, за умывальником облицевать глазурованной плиткой на ширину 1500 мм, высотой 1800 мм от пола. Расход плитки 16,2 м. Наружная отделка:

1) Наружные стены оштукатуриваются цементно-песчанным раствором марки М50 и окрашиваются фасадной краской

2) Цоколь здания, стенки крылец, входов в подвал облицовывается сплиттерной плиткой.

1.5 Теплотехнический р

асчет

1) Теплотехнический расчет теплого пола произведен в соответствии с положениями СН РК 2.04–21–2004.

Цементно-песчаная стяжка толщ. 40 мм =0,76, =1,8 т/м3

Утеплитель –80 мм =0,22 =0,6 т/м3

ж/б плита толщ. 220 мм =1,92 =2,5 т/м3

Dd = 5971, Zht =214

Roreq = 0.00035*5971+1.3 = 3,38985 oC/Вт – Нормируемое значение сопротивления теплопередаче

Rоb.c = n Roreq – требуемое сопротивление теплопередаче цокольного перекрытия над «теплым» подвалом

, (1)

где tint – 16oC – расчетная температура воздуха внутри здания

text –32оС – расчетная температура наружного воздуха

tbint = +5oC – расчетная температура в подвале

Rоb.c = 0,22917 * 3,38985 = 0,777

(2)

0,777=0,482+Х/0,22; Х=(0,777–0,482)*0,22=0,074536

Принимаем толщину утеплителя =0,6 т/м3 – 80 мм

Условие стандартов СН РК 2.04–21–2004 и МСП 2.04–101–2001соблюдено.

2) Теплотехнический расчет наружных стен

Конструкция стены – толщина 640 мм:

Гипсокартон – 20 мм =0,76, =1,8 т/м3

Кирпичная кладка –570 мм =0,41…0,51 =1,65 т/м3

Утеплитель «Пеноплекс» – 50 мм =0.0325 =0,065 т/м3

Dd = 5971, Zht =214

Roreq = 0.00035*5971+1.4 = 3,48985 oC/Вт – Нормируемое значение сопротивления теплопередаче

0.115+0.0263+0,373+Х/0,033+0,043 = 0,5573+Х/0,033

3,48985= 0,5573+Х/0,033; 2,93255 х 0,033 = 0,09677415

Принимаем толщину утеплителя – 50 мм

Конструкция стены цоколя:

Цементно-песчанный раствор толщ. 20 мм – =0,76, =1,8 т/м3

Железобетон –300 мм – =1,92, =2,5 т/м3

Утеплитель экструдированный полистирол – =0.035, =0,038 т/м3

Кирпич –120 мм – =0,41…0,51, =1,65 т/м3

Цементно-песчаный раствор толщ. 20 мм – =0,76, =1,8 т/м3

Dd = 5971, Zht =214

Roreq = 0.0003*5971+1.2 = 2,9913 oC/Вт – Нормируемое значение сопротивления теплопередаче

2,9913= 0,6019+Х/0,035; 2,3894 х 0,035 = 0,0836

Принимаем толщину утеплителя – 90 мм

3) Теплотехнический расчет кровли:

ж/б плита толщ. 220 мм – =1,92, =2,5 т/м3

Утеплитель – «Paros» -180 кг/м3, =0,037, =0,130т/м3

Цементно-песчаная стяжка толщ. 40 мм – =0,76, =1,8 т/м3

Roreq = 0.00045*5971+1.9 = 4,58695 oC/Вт – Нормируемое значение сопротивления теплопередаче

Принимаем толщину утеплителя 180 мм

2. Основания и фундаменты

2.1 Оценка инженерно-геологических условий строительной площадки

Оценить инженерно-геологические условия строительной площадки, данные о грунтах которой приведены в таблице 2.

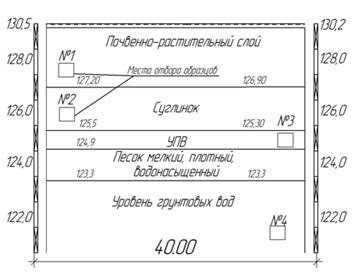

Рисунок 2 – Геологический разрез по данным визуальных определений

Таблица 2 – Данные лабораторного исследования грунтов
