Проектирование здания детского сада на 320 мест

Вывод:

Анализ ТЭП показал, что наиболее выгодным является вариант ленточного монолитного фундамента.

Но так как сборный фундамент по материальным и трудовым затратам отличается незначительно и является более индустриальным, то выбираем второй вариант.

По конструктивному решению фундаменты ленточные сборные под все стены здания, выполнены из сборных железобетонных блоков с подушкой

.

Глубина заложения в связи с наличием техподполья 2,32 м, в помещении бассейна глубина заложения составляет 1,9 м.

Отметка подошвы фундамента – 3,250 м.

Толщина фундаментной стены – 600 мм.

Ширина подушки фундамента – 2000 мм.

2.6 Расчет осадки фундамента

Рm = 354 кН/м2; d =0,5 м; g0 = 19,5 кН/м3; b = 3,25 м. (28)

Решение. Определим дополнительное вертикальное давление

Р0 = Рm – γ0.d =354 – 19,5.0.5=344 кН/м2 (29)

Вычислим ординаты эпюры природного давления и вспомогательной эпюры. На поверхности пола подвала (глубина 1,2 м).

σzq=0; 0,2.σzq=0

В первом слое на уровне грунтовых вод (глубина 3 м).

σzq= 1,8*19,5 =35,1 кПа;

σzq.0,2 =7 кПа.

На контакте 1 и 2 слоев (глубина 3,5):

σzq2= 35,1+[(22.5–10)/(1+0.42)].0.9 = 39,5 кПа;

0,2.σzq2 = 7,9 кПа.

На контакте 2 и 3 слоев глубина 6 м

σzq2= 39,5+[(26.1–10)/(1+0.72)].2.5 = 63,3 кПа;

0,2.σzq2 = 12,7 кПа.

В 3 слое на глубине 10 м.

σzq3=63,3+[(27–10)/(1+1)].4=97,3 кПа;

0,2.σzq3= 19,5 кПа.

Полученные значения ординат наносим на геологический разрез. Ординаты эпюры дополнительного давления определяются по формуле

σzq = a p0;

где р0 - давление по подошве фундамента;

a – коэффициент рассеивания напряжений с глубиной.

Глубину сжимаемой толщи определяем из условия σzp < 0,2.σzq;

13,8<16,7кПа; что соответствует Z=6,4 м. Вычислим осадку основания по формуле

S=(β∑σzqi+σzq(i-1)/2).hi/Еi (30)

Осадка первого слоя

S1=(344+275/2.0,8+275+138/2,1).0,8/32000=0,011 м

Осадка второго слоя

S2=(89,5+55/2.0,8+55+31/.1,1+138+89,5/2.0,6) 0,8/18000=0,007 м

Осадка третьего слоя

S3=(27,5+20/2.0,8+31+27,5/2.1, l+20,6+13,8/2.0,8+

+13+10/2.1,6).0,8/9000=0,0074 м

Полная осадка равна S1+S2+S3=0,011+0,007+0,0074=0,026 м=2,6 см<10 см (Su)

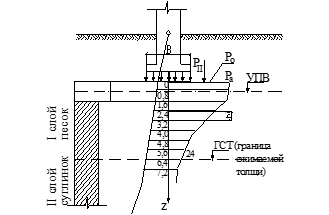

Рисунок 4 – Расчетная схема для определения осадки основания фундамента

Таблица 4 – Ординаты эпюры напряжений

3. Расчетно-конструктивная часть

3.1 Расчет и конструирование многопустотной предварительно напряженной плиты перекрытия при временной нагрузке 1500 Н/м2

Ширина полки принимается равной полной ширине панели, а ширина ребра – суммарной толщине ребер. Продольные ребра панели армируются вертикальными каркасами, а полки – плоскими сварными сетками с поперечной рабочей арматурой. Рабочая арматура (напрягаемая) продольных ребер (крайних и промежуточных) – из стали классов А–IV, A–V, A-VI, Aт-IV, Aт-V, Aт-VI, а в сетках полок – A-III, Bр-I.

Монтажная арматура и поперечные стержни из стали классов А-I, А-II, Bр-I. Продольные стержни арматуры в сетке нижней полки участвуют в восприятии усилий от изгиба панели и поэтому учитываются при подборе продольной арматуры ребер. При определении прогибов сечение пустотной панели приводится к эквивалентному двутавровому той же высоты и ширины.

Определение количества пустот для многопустотной панели шириной 1200 мм, длиной 6000 мм, высотой сечения 220 мм и с диаметром пустот 159 мм.

1) Конструктивная ширина панели:

в= вn −10 = 1200 −10 = 1190 (31)

2) Требуемое число отверстий при толщине промежуточных ребер – 30 мм:

n = 1190: (159 + 30) = 6,2 (32)

Принимаем 6 пустот, тогда число промежуточных ребер – 5.

3) Ширина крайних ребер:

(33)

Минимальная толщина крайних ребер при боковых срезах 15 мм: 43–15=28,0 мм.

4) Толщина полок (верхней и нижней) при высоте сечения панели 220 мм и диаметре пустот 159 мм.

(34)

5) Исходные данные: Рассчитывается сборная железобетонная многопустотная панель перекрытия. Марка панели ПК-60.12 (серия 1.141–1, в. 58), бетон марки В 15, предварительно напрягаемая арматура класса Ат-V, способ предварительного напряжения – электротермический, расход бетона 1,18 м3 расход стали 44,96 кг, масса панели 2,95 т, номинальная длина 5,98 м, ширина 1,19 м, высота 0,22 м. Определение нагрузок:

Таблица 5 – Нагрузки на 1 м2 перекрытия
