Конструирование балочной клетки
36>27
Проверяем общую устойчивость:
Условие выполняется. Принимаем подобранное сечение.
7.3.Расчет и расстановка поперечных планок
Условна
я поперечная сила равна
Сила, срезывающая планку:
Момент, изгибающий планку в ее плоскости:
Сварные угловые швы рассчитывают на совместное действие усилий в планке.
Сварка полуавтоматическая в среде углекислого газа.(СВ-08Г2С, Э 42)
Принимаю катет шва
11.92<
Условия выполняются
7.4.Конструирование и расчет базы колонны.
Конструкция базы должна обеспечивать: равномерную передачу нагрузки от колонны на фундамент; принятое в расчетной схеме соединение колонн с фундаментами; простоту монтажа.
Была принята база – с траверсами.
Диаметры анкерных болтов при жестком сопряжении принимают равным 24-36мм.
После того, как выбран тип базы, определяют размеры опорной плиты в плане. Для простоты расчета принимаем, расчетное усилие в колонне N распределяется равномерно базой колонны по всей площади контакта с фундаментом.
Определяем вес колонны:
Требуемая площадь плиты
Ширина базы с траверсами:
;
Втр=380мм
tтр=10мм
c=40мм
Впл=480мм
Принимаем 500мм
Длина плиты:
Принимаем длину 650мм
Принимаем размеры плиты 500×650 мм.
В зависимости от конструкции базы опорная плита может иметь участки с опиранием на четыре или три канта, на два канта и консольные.
Изгибающие моменты для участков с опиранием на четыре канта определяем по формуле
q=N/Aпл – давление на 1см2 плиты;
а – короткая сторона участка плиты;
ά – коэффициент, зависящий от отношения более длинной стороны к более короткой.
Для участка, опирающегося на три канта

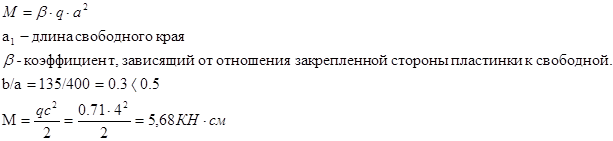

Изгибающий момент на консольном участке плиты определяется по формуле
По наибольшему из найденных для различных участков плиты изгибающих моментов определяют требуемую толщину плиты по формуле
Принимаем толщину 34 мм
Усилие стержня колонны передается на траверсу через сварные швы, длина которых и определяет высоту траверсы.
Траверсы приваривают к полкам колонны наружными швами
Принимаем 30 см
Швы между опорной плитой сварной колонны и траверсой рассчитывается на полное усилие, действующее в колонне.
Принимаю катет шва
Крепление базы к фундаменту.
При жестком сопряжении колонны с фундаментом необходимы анкерные болты для фиксации проектного положения колонны и закрепления ее в процессе монтажа. Принимаем четыре анкерных болта диаметром d = 24 мм.
7.5. Расчет оголовка колонны.
Определим размеры столика, привариваемого к колонне для крепления главной балки сбоку.
Определим требуемую высоту катета Кf.
Катет шва принимаем k=8 мм (СНиП II-23-81*, табл.38)
1.Расчет по металлу шва.
Коэффициент глубины провара шва bf =0,9 (СНиП II-23-81*, табл.34)
Коэффициент условия работы g wf = 1 (СНиП II-23-81*, пп. 11.2)
Расчетное сопротивление металла R wf =220 МПа
bf g wf R wf = 0,9× 1×18=16,2см2.
2. Расчет по металлу границы сплавления.
Коэффициент глубины провара шва bz =1,05 (СНиП II-23-81*, табл.34)
Коэффициент условия работы g wz = 1 (СНиП II-23-81*, пп. 11.2)
Расчетное сопротивление металла R wz =0,45 R un = 0,45 ×360 = 162 МПа
bz g wz R wz = 1,05× 1×16,2 = 17,01кН/см2
Сравнивания полученные величины, находим
(b g w R w)min = 16,2см2
Примем ширину столика 360 м из конструктивных соображений. Найдем длину шва:
Принимаем высоту столика 370 мм.
