Судовые вспомогательные механизмы

Радиально- поршневые насосы имеют высокий к.п.д. (объемный0.96-0,98 и механический 0,80—0,95) и ресурс работы до 40 000 ч, в связи с чем их широко применяют в различных отраслях промышленности, а также на судах. Мощность отдельных радиально-поршневых насосов достигает 3000 кВт, а подача — 500 м:7ч. Они рассчитываются на номинальное давление 10—20 МПа.

Аксиально-поршневые нерегулируемые насо

сы с постоянным направлением потока, наклонным блоком и двойным карданом выпускаются отечественной промышленностью трех типоразмеров: Н71Н, Н140Н и Н250Н (Н — насос, цифра — рабочий объем, см3, Н — нерегулируемый).

При работе на номинальном режиме они имеют до первого капитального ремонта ресурс более 5000 ч. Причем через каждые 2000 ч работы необходимо заменять уплотнительные манжеты, утечка жидкости через которые не должна превышать 0,5 см3/ч. В конце ресурса объемный к.п.д. не должен снижаться более чем на 10%. Привод насоса предусмотрен через упругую муфту. Корпус должен быть ниже уровня рабочей жидкости в системе.

Роторно-поршневые гидравлические машины широко используют в качестве гидродвигателей. Гидродвигатели используются в гидроприводах палубных механизмов.

6. Элементы объёмного гидропривода: рабочие жидкости; гидроаппаратура, гидролинии и гидроёмкости, кондиционеры рабочей жидкости

Объемным гидроприводом наз совокупность объем гидромашин, гидроаппаратуры и вспомогательных устройств соед. с помощью гидролиний. Предназначена для передачи энергии и преобразования движения с помощью жидкости. Гидромашины- гидронасосы, г двигатели. Гидроаппаратура- клапаны, дроссели, г распределители. По виду источника энергии 1-насосный. (раб. Жид подается в г двиг насосом) распространена,2- аккумуляторный.3- магистральный. Требования к раб жидкостям: мал измен вязкости в диапазоне не рабоч т-р, пожаро и взрыво безопасность, нетоксичность, р жид не должна разрушать резину, должны иметь диэлектрич св-ва, не должны смеш с водой, не должны быть несжимаемы.(Индустриальное20, 30-вязкость, Турбинное22, трансформаторное, веретенное АУ, селеконовая жид-ть ВТУ.

Элементы: объемный гидродвиг-ль- г.машина для преобразования энергии потока раб.жид-ти, в энергию движ-я выходного звена. В зав-ти от хар-ра вых звена дел на 3 группы: гидромоторы-сообщают вых звену неогранич вращат движение. Гидроцилиндры- сообщают вых звену неогранич поступ движение. Поворотные г двигатели- сообщают вых звену огранич вращат движение.(<360)поворотный. Г.моторы- это роторные г.насосы обращенные в ГД: аксиальнопоршневые, радиально поршневые, пластинчатые, шестеренные. Г.двигатели одностороннего действия в которых поршень перемещается силой давления жид-ти в одну сторону, а в др под действием внеш сил.;2-х стороннего действия,;телескопический-когда желаемый ход превышает допустимую длину установочную.

8. Состав рулевого устройства, типы рулевых органов, рулевые приводы. Требования (Правил Российского Речного Регистра) ПРРР и правил технической эксплуатации (ПТЭ)

Рулевые устройства- комплекс оборудования и механизмов, предназначенных для обеспечения управляемости судна, т.е. удержание судна на курсе и изменение направления движения судна по желанию судоводителя.

РУ состоят из: рулевого органа, рулевого привода, рулевой машины.

РО- устройство обеспечивающее возникновение рулевого момента поворачивающего судна.

РП- устройство передающее усилие от РМ к РО.

РМ- механизм обеспечивающий создание усилия необходимого для перекладки РО на требуемый угол и удержание его в нужном положении.

Применяемые на судах рули могут быть разделены на 3 группы: небалансирные (простые), балансирные и полубалансирные.

У небалансирных рулей ось вращения практически совпадает с передней кромкой пера. У балансирных рулей часть площади пера руля располагается перед осью вращения; эта часть площади руля называется балансирной. Полубалансирный руль имеет балансирную часть пера не по всей высоте.

Преимущество балансирных и полубалансирных рулей заключается в том, что у них центр давления расположен ближе к оси вращения, чем у рулей небалансирных, следовательно, и момент будет меньше. Это в свою очередь означает, что для перекладки балансирного и полубалансирного рулей потребуется меньшая мощность РМ.

Рулевое устройство любого судна снабжают двумя независимыми приводами — основным и запасным. Запасного рулевого привода не требуется на судах: с основным ручным приводом при наличии румпеля: с несколькими рулевыми органами, приводимыми в действие раздельно управляемыми рулевыми машинами; с одной рулевой машиной и двумя независимыми приводами, из которых с помощью каждого можно переложить руль с 20° одного борта на 20° другого борта за 60 с.

Основной и запасный приводы, а также привод одной рулевой машины могут иметь некоторые общие части, например, румпель, сектор, редуктор и т. д. Основной привод должен быть, как правило, механическим. К основным видам рулевых приводов относятся: штуртросовый, валиковый, секторно-зубчатый и гидравлический.

Штуртросовый привод выполняют с румпелем или сектором. Недостатки: большие потери на трение в направляющих деталях проводки. Используется на малых судах, баржах. Более совершенным и надежным, чем штуртросовый, является ва-ликовый привод. Его применяют в качестве основного и запасного на катерах, буксирах и других самоходных и несамоходных судах внутреннего плавания.

При установке рулевой машины непосредственно в румпельном отделении вблизи от баллера руля используют привод с зубчатым сектором. Цилиндрическая шестерня, сцепленная с зубчатым сектором, вращается рулевой машиной. Буферные пружины, смягчая удары волн о перо руля, предохраняют зубья от повреждения.

В настоящее время наибольшее распространение получил гидравлический привод. Он обеспечивает надежную связь между рулевой машиной и баллером руля без промежуточных передач, имеет меньшую массу и габаритные размеры по сравнению с приводами других типов, легко включается при дистанционном управлении и переключается на дублирующие агрегаты.

10. Конструкция, принцип действия электрических рулевых машин.

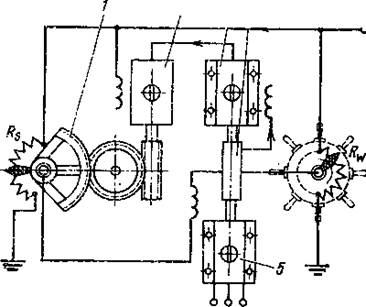

1- сектор, 2- рулевой двигатель,3- генератор, 4- регулятор, 5- привод генератора.

2- Рулевой штурвал приводит в движение перемещающийся контакт реостата с сопротивлением Rш имеющего электрическую связь с вторым реостатом, сопротивление в котором R5 меняется в зависимости от положения баллера. Если, например, вращение штурвала совпадает с направлением стрелки, то сопротивление увеличивается. Генератор, напряжение в обмотке которого контролируется регулятором, обеспечивает энергией исполнительный рулевой двигатель. Направление вращения исполнительного рулевого двигателя для рассматриваемого случая соответствует увеличению сопротивления R8 и уменьшению тока в регуляторе. В момент, когда руль занимает нужное положение, сопротивление R5 становится равным Rw и исполнительный рулевой двигатель останавливается.
