Разработка технологии работы промышленной сортировочной станции и расчёт основных ее параметров

Всего по промышленного углу:

Погрузка: - 337 вагонов

Выгрузка: - 983 вагонов

Избыток: - 786 вагонов

Недостаток: - 248 вагонов

В=(Nв+Nперпор)+(Nп+Nизбпор) (3)

где Nв, Nп – выгрузка и погрузка по промышленному узлу, вагонах;

Nизбпор – количество недостающих для обеспечения погрузки порожних вагонов;

Nперпор – число отправляемых с грузовой станции или с промышленн

ого узла порожних вагонов.

В=(337+786)+( 983+248)= 2246 вагонов

На основании балансовой таблицы строим диаграмму вагонопотоков. 1.4. Расчёт потребных размеров движения

Характеристики электровоза ВЛ 10 и тепловоза ТЭМ 1:

ВЛ 10[2]:

Сила тяги (Fкр) – 46000 кгс;

Расчётная скорость (U р)– 46,7 км/ч;

Учётная масса (Р) – 180 т;

Длина электровоза (lлок) – 33 м.

ТЭМ 1:

Сила тяги (Fкр) – 35400 кгс;

Учётная масса – (Р) 121 т;

Длина электровоза (lлок) – 17 м.

Определение среднего значения массы брутто по формуле:

qбрср=(Σnk(Ргрк · Кгрк+qтк))/Σnk (4)

qтк – масса тары вагона к – го типа, т.

qбрср=(729(66·0,92+19,2)+94(66·0,8+19,2)+32(63·0,92+20,9)+31· (63·0,8+23)+18(63·0,8+23)+36(60·0,83+23)+19(60·0,8+23)+24(61·0,93+24,6)/983)=78,2 тс

Определение средней длины вагонов по формуле:

lср=(Σnk·lвк)/Σnк (5)

lвк – длина вагона к-го типа, м.

lср=((825·13,93)+(30·13,97)+(49·14,73)+(79·12,02))/983=14 м

Определение удельного сопротивление движения локомотиву по формуле:

ω0'=1,9+0,01·U+0,0003·U2 (6)

где U – расчётная скорость, км/ч.

ω0'=1,9+0,01·46,7+0,0003·46,72=3,1 кгс/тс

Определение удельного сопротивления локомотива по формуле:

ω0 ''=0,7+((3+0,1·U+0,0002·U2)/qо) (7)

где qо – средняя нагрузка на ось;

ω0'' =0,7+((3+0,1·46,7+0,0002· 46,72)/19,55)=1,1 кгс/тс

Определение средней нагрузки на ось по формуле:

qо= qбрср/4 (8)

qо= 78,2/4=19,55

Определение массы поезда по формуле:

Qбр=((Fкр-P(ω0'+iр)/( ω0''+iр)) (9)

где Fкр – расчетная сила тяги локомотива, кгс;

P – вес локомотива;

ω0' – основное удельное сопротивление движению локомотива в тяговом режиме с расчётной скоростью;

ω0'' – основное удельное сопротивление движению вагонов при расчётной скорости, кгс/тс;

iр – расчётный подъём, %0.

Qбр=46000-180(3,1+9)/(1,1+9))==4338,8 тс

Определение количество груженых вагонов в составе по формуле:

mгр= Qбр/qбрср (10)

mгр= 4338,8/78,2=56 в.

Определение длину груженого поезда по формуле:

lсост= mгр·lср (11)

lсост =56·14=784м≈850м

mпор= (lп- lлок-10)/ lсрв (12)

lлок – длина локомотива, м;

lп – полезная длина приемоотправочного пути, м.

mпор=(850-33-10)/14=58 в.

Таблица 3 – Потребные размеры движения между станциями.

Σ В = 2354

1.5 Описание схемы промышленной станции сортировочной

Описание технологии работы сортировочной станции (ПСС).

По заданию ПСС обслуживает два крупных предприятия: металлургический комбинат и стройиндустрию. К станции примыкания однопутные перегоны: ПСС – Северная, ПСС –

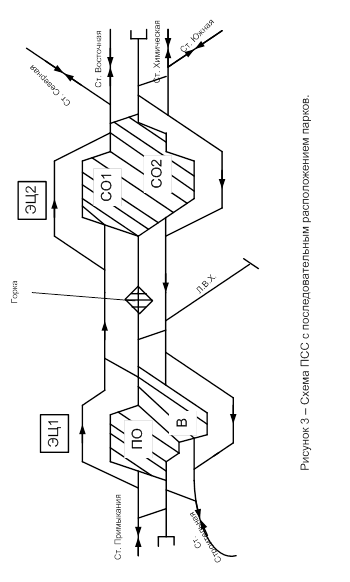

Восточная, ПСС – Химическая, ПСС – Южная, ПСС – Строительная. Средства поездной связи на перегонах – автоблокировка. На станции все стрелочные переводы включены в электрическую централизацию. Перегон ПСС обслуживает электровоз серии ВЛ10, на остальных перегонах в качестве вывозных локомотивов используют локомотивы ТЭМ 1, тепловозы этой же серии используется на маневровой работе. На станции ПСС парк «ПО» расположен последовательно относительно парка «СО» (схема расположения смотреть рисунок 3).

На станцию с дороги прибывают маршрутные поезда и передачи в разборку. На сеть отправляются готовая продукция, вся погрузка ПСС в маршрутных поездах на три направления: юг, запад, восток, а так же отправляются в кольцевых маршрутах порожние вагоны из под руды и коксующегося угля, остальной порожняк отправляется в разборочных поездах.

По прибытию с дороги с маршрутными поездами производится следующие операции в парке «ПО» (по заданию): отцепка поездного локомотива ВЛ10, технический осмотр, коммерческий осмотр, приемосдаточные операции т. е. снятие вагонов с простоя дороги и зачисления на простой предприятия.

Прицепка вывозного локомотива ТЭМ1 и отправления двумя частями по 29 вагонов на станции выгрузки.
