Характеристика преобразователей. Кузов и рама вагона

14 - станина генератора;

15 - коробка выводов;

16 - контактные кольца;

18 - шайба;

19 - траверса щеткодержателя генератора;

20 - щеткодержатель генератора;

21 - обмотка ротора;

22 - обмотка статора;

23 - ротор генератора;

24 - статор генератора;

25 - втулка;

27 - подшипниковый шит;

28 - вентилятор;

29 - обмотка дополнительного полюса;

30 -

дополнительный полюс двигателя;

31 - главный полюс двигателя;

32 - обмотка главного полюса;

33 - щеткодержатель

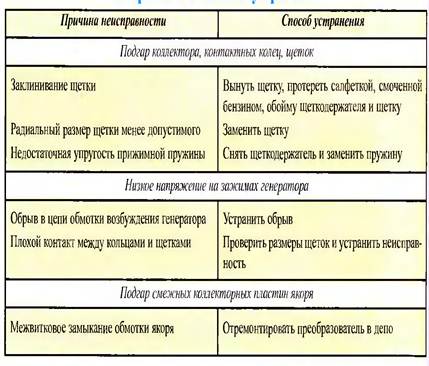

Возможные неисправности преобразователей 1ПВ6 и НВП-44/38, их причины и способы устранения

Кузов вагона

Особенности устройства

Кузов вагона представляет собой цельнонесущую металлическую конструкцию, собранную из продольных и поперечных элементов, перекрытых стальными тонкостенными гофрированными листами Продольные элементы жесткости (боковые балки рамы, верхние обвязочные угольники гофры на боковых стенах и крыше) и поперечные (вертикальные стойки боковых стен, дуги крыши, поперечные балки рамы кузова) объединены в единую конструкцию все элементы которой, включая гофрированную обшивку, воспринимают нагрузки, возникающие при движении вагона

Основным элементом кузова является рама. Кроме вертикальной нагрузки от массы кузова, она вместе с боковыми стенами, полом и крышей кузова воспринимает продольные усилия тяги и торможения. Рама кузова не имеет центральной хребтовой балки, проходящей по всей длине (такие балки имели вагоны электросекции прежних выпусков). В силовую структуру средней части рамы включены две шкворневые балки 1 (рис. 6 1), служащие для соединения рамы с тележками. Над тележками расположены консольные части рамы, которые с внешней стороны замкнуты буферными брусами 10. От средней части рамы их отделяют шкворневые балки, Буферный брус отштампован из листовой стали толщиной 8 мм. В средней части его наружной стенки установлена розетка 11 автосцепки. Сварные хребтовые балки 9 соединяют буферные брусья 10 со шкворневыми балками 1. Внутри хребтовых балок установлены поглощающие аппараты автосцепок с тяговыми хомутами. На шкворневой балке имеется устройство, соединяющее раму кузова с тележкой. Здесь же находятся верхние скользуны. которыми кузов опирается на тележку. Через шкворни передаются от тележек на кузов силы тяги и торможения. От каждой шкворневой балки в сторону средней части рамы направлены два раскоса 2, передающие усилия на боковые элементы кузова, Дополнительные силы трения между скользунами кузова и тележки придают вагону плавный ход

Металлический пол вагона собран из стальных гофрированных листов толщиной 1,8 мм, приваренных к балкам рамы. Боковые стены изготовлены из гофрированных листов толщиной 2 и 2,5 мм Цельнометаллическая крыша состоит из равномерно расположенных стальных дуг, обшитых листами толщиной 1,5 мм Гофры расположены в продольном направлении и придают конструкции необходимую жесткость. Лобовые и торцовые стены представляют собой каркас из швеллеров, обшитый стальными гофрированными листами толщиной 2 и 2,5 мм. В средней части торцовой стены имеется дверной проем для двери переходной площадки.

Внутри боковых стен кузова смонтирована обрешетка из вертикальных деревянных стоек, которые под окнами соединены брусками. К металлическим дугам крыши прикреплены деревянные дуги потолка, в ячеи обрешетки потолка уложены теплоизоляционные плиты из пенопласта, обернутые гидроизоляционной пленкой.

Каркас пола изготовлен из деревянных продольных и поперечных брусков, прикрепленных болтами к металлическому полу. Поверх каркаса настланы столярные плиты (в тамбурах - шпунтованные доски), на которые наклеен линолеум. В полу моторных вагонов имеются люки для осмотра тяговых двигателей и тяговой передачи, под диванами вдоль боковых стен предусмотрены люки для доступа к желобам с проводами. Оконные коробки (стеклопакеты) крепят к вертикальным стойкам боковых стен кузова. Стеклопакеты пассажирского помещения сделаны двойными.

Внутренняя обшивка вагонов выполнена из древесных плит, обклеенных пластиком, стыки плит перекрыты алюминиевыми профилями. Обшивка прикреплена шурупами к деревянной обрешетке. В средней части потолка вдоль вагона проходит центральный вентиляционный канал, по обе стороны от него (над диванами) выполнены два желоба для размещения ламп освещения вагона.

Планировка вагонов электропоездов ЭТ2М, ЭТ2 и ЭР2Т практически одинакова, вагоны поездов серии ЭД длиннее на 2 м за счет более широких входных дверей и увеличенной площади тамбуров. Тамбур отделен от пассажирского помещения двойными стенами, между которыми находятся раздвижные застекленные двери.

Наружные входные двери и двери пассажирского помещения раздвижные, двустворчатые. Они представляют собой алюминиевый каркас, обшитый алюминиевыми листами. Стык створок дверей уплотнен резиновыми профилями 9 (рис. 6.2), верхние части створок застеклены. К каждой створке 2 наружных дверей на кронштейнах 4 прикреплена рейка 5, опирающаяся на два ряда шариков, расположенных в специальном сепараторе. Рейка 4 перемещается в пазу дверного рельса 3 (швеллерной балки).

Входные двери имеют электропневматические приводы: над дверями укреплены два дверных цилиндра 7, которые соединены с электропневматическими вентилями. Через вентили подается сжатый воздух в переднюю или заднюю полость цилиндра, в котором установлен поршень со штоком. Штоки поршней соединены с кронштейнами 8, укрепленными на рейках 5, и, перемещаясь вместе с поршнями, открывают или закрывают двери. В нижней часта каждой дверной стойки имеются нажимные ролики 1, направляющие створку 2 двери при перемещении. Ролики перекатываются по специальным стальным пластинам, укрепленным на створках.

Створки раздвижных дверей пассажирского помещения подвешены на роликах и перемещаются по рельсам, которые наклонены к центру вагона, поэтому под действием силы тяжести двери закрываются самостоятельно. Нижняя часть створки скользит по угольнику, прикрепленному к полу вагона. В закрытом положении створка фиксируется прижимными роликами, которые препятствуют ее самопроизвольному перемещению.

Между вагонами предусмотрены переходные площадки с резиновыми уплотнителями (гофрами). Гофры закреплены на профилях торцовой стенки вокруг дверного проема и обеспечивают уплотнение переходного соединения вагонов. Переходной мостик выполнен из двух стальных рифленых листов. Лист одной стороной закреплен на поперечной балке, которая в свою очередь приварена к буферным тарелкам.

Противоположная сторона листа опирается на порог торцевой двери вагона и имеет возможность свободно скользить по поверхности порога. Таким образом, переходные мостики смежных вагонов все время плотно прижаты и не образуют щелей при прохождении поездом поворотов.

Электропоезда приспособлены для эксплуатации на участках, как с высокими, так и с низкими платформами. Подножки каждого дверного проема при эксплуатации на участках с высокими платформами подножки закрывают сверху специальными мостками (фартуками). Если электропоезд работает на участках с низкими платформами, мостки снимают и, храня! в шкафах прицепных вагонов.
