Децентрализованная система автоблокировки с плохим сопротивлением балласта АБТ- ПСБ

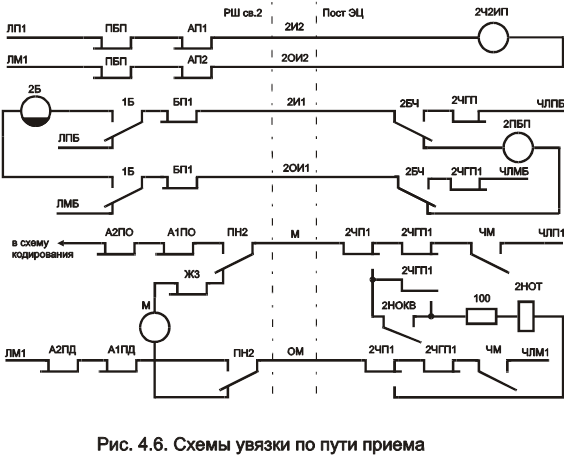

В системе АБТ с учетом двухстороннего движения поездов по каждому пути перегона увязка осуществляется для каждого из этих путей – пути приема и пути отправления (Рис.6).

В четной горловиной станции работу схемы увязки с устройствами электрической централизации в четной горловине при приеме поездов обеспечивают линейные цепи 2Л-2ОЛ, 2И-2ОИ, 2И1-2ОИ1, 2И2-2ОИ2, 2М-2ОМ.

Извещение о приближ

ении поезда передается: от четвертой сигнальной установки ко второй сигнальной установке ‑ по цепи 2И-2ОИ; Извещение о приближении поезда передается: от предвходной сигнальной установки на станцию ‑ по цепям 2И2 - 2ОИ2 и 2И1 - 2ОИ1 о состоянии 2-го и 1-го участков приближения соответственно.

В передаче извещения участвуют повторители путевых реле БП1 и АП1, а также реле схемы контроля потери шунта ПБП и 1Б. Приемниками на станции являются известитель приближения 2Ч2ИП и известитель 2Ч1ИП, состояние которого зависит от состояния реле 2ПБП и путевого реле рельсовой цепи 2ЧГП.

Управление основными сигналами предвходного светофора и выбор сигналов АЛС для кодирования 4БУ обеспечивается с использованием линейной цепи 2Л-2ОЛ. При этом передается информация о виде маршрута приема: на главный путь или на боковой; фактическом открытии входного светофора; исправности лампы красного огня и состоянии перегонной РЦ, контролируемой на станции. Мигающий режим горения желтого огня достигается включением со стороны станции в провода 2Л-2ОЛ тока обратной полярности и подачей в провода 2М-2ОМ импульсного питания. При этом мигающее реле М на предвходной сигнальной установке будет работать в импульсном режиме и обеспечит периодическое замыкание и размыкание цепи питания лампы желтого огня.

Кодирование предвходного БУ осуществляется со станции и начинается при вступлении поезда на рельсовую цепь Б1П этого БУ. В результате на станции по цепи 2Л-2ОЛ возбуждается кодововключающее реле 2ЧГКВ, которое включит трансмиттерное реле.

При смене направления движения реле ПН1 и ПН2 возбуждены для реализации увязки по отправлению используются существующие линейные цепи 2Л-2ОЛ и 2М-2ОМ. При этом направление передачи информации и ее содержание изменяются.

При отправлении поезда по пути приема показания выходных светофоров выбираются с помощью станционного линейного реле 2Л, принимающего информацию по цепи 2Л-2ОЛ от 2 сигнальной установки. При этом увязка организуется аналогично увязке проходных светофоров.

Кодовые сигналы АЛСН для кодирования РЦ маршрута отправления передаются по цепи 2М-2ОМ. На станции этот сигнал воспринимает трансмиттерное реле 2НОТ, которое обеспечивает подачу кодового сигнала в станционные рельсовые цепи.

9. Увязка автоблокировки со станционными устройствами по пути отправления

При отправлении поездов информация для выбора сигнальных показаний выходных светофоров передается по линейной цепи 1Л-1ОЛ от первой сигнальной установки по удалению и воспринимается на станции линейным реле 1Л.

Для кодирования РЦ маршрутов отправления кодовые сигналы АЛСН передаются с первой по удалению сигнальной установки по цепи 1НИ - 1ОНИ (Рис.7). Эти сигналы на станции принимает трансмиттерное реле 1НОТ и транслирует их в станционные РЦ.

При смене направления движения реле ПН1 и ПН2 сигнальных установок нечетного пути возбуждены увязка по приему осуществляется следующим образом.

Извещение о приближении поезда передается с 3сигнальной установки на 5 сигнальную установку разрывом цепи 1НИ - 1ОНИ контактами реле АП1 и АП2, а затем с 5 сигнальной установки на станцию - с использованием полярного признака сигнала. Приемником извещения на станции является реле 1НИП комбинированного типа. Изменение полярности сигнала в цепи реле 1НИП, осуществляемое контактом реле НИП, свидетельствует о занятии второго участка приближения, а размыкание цепи контактом реле АП1 – о занятии первого участка приближения. Раздельный контроль участков приближения в данном случае не предусмотрен из-за неоправданного усложнения схемы.

Информация для выбора сигнала АЛС при кодировании второго участка приближения передается на 5сигнальную установку с поста ЭЦ по проводам 1Л-1ОЛ и содержит те же сообщения, что и в маршруте приема по правильному пути. Кодирование первого участка приближения осуществляется со станции. При этом, когда поезд вступает на первый участок приближения по неправильному пути, встает под ток кодововключающее реле 1ЧГКВ станции и включает трансмиттерное реле ПТ.

10. Увязка автоблокировки с переездными устройствами

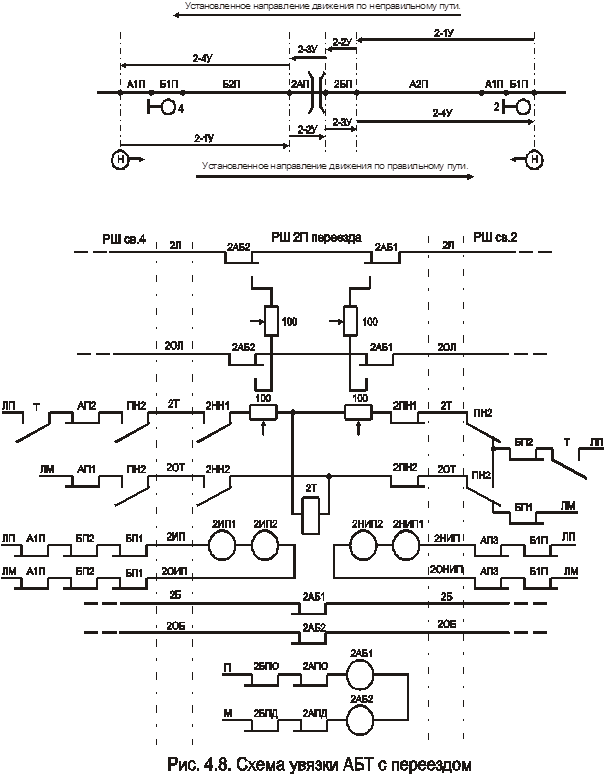

На двухпутных участках с двухсторонним движением поездов автоматическое управление переездными устройствами обеспечивается при проследовании поезда любого направления независимо от специализации путей и установленного направления движения. Принцип построения и работы схемы увязки АБ с переездными устройствами рассмотрим на примере схемы четного пути (Рис.8). Для фиксации приближения поезда к переезду и его проследования через переезд, а также для контроля правильности проследования поезда оборудованы 4 участка приближения - два перед переездом и два за переездом.

Длина участков 2-1У и 2-4У определяется по расчету в четном и нечетном направлениях. Эти РЦ обеспечивают подачу извещения при приближении поездов как установленного, так и неустановленного направления движения, а также участвуют в работе схемы контроля направления и правильности проследования поезда.

Информация о состоянии участков 2-1У и 2-4У передается на переезд по линейным цепям:

· 2ИП - 2ОИП с приемниками 2ИП1, 2ИП2 - о состояние участка 2-1У;

· 2НИП - 2ОНИП с приемниками 2НИП1, 2НИП2 – о состояние участка 2-4У. При смене направления движения нумерация участков изменяется.
