Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов
Классификация цистерн
Цистерны могут быть специального и общего назначения, рамными и безрамными, 4-х либо 8-ми осными, грузоподъёмностью до 60 т. и объёмом цистерны железнодорожной от 15 до 120 м.куб. Сосуд цистерны железнодорожной может предназначаться для транспортировки грузов под давлением или без, может быть криогенного, термосного, разогрева
ющего типов в зависимости от перевозимых грузов. Сосуды могут разделятся на несколько секций.
Различают цистерны:
По типу:
общего назначения — для перевозки нефтепродуктов
специальные — для определённых видов грузов
По конструкции:
цистерны имеющие раму
цистерны безрамной конструкции
По числу осей:
четырёхосные
восьмиосные
По ёмкости
60 тонн
120 тонн
125 тонн
Котёл вагона-цистерны может быть предназначен для перевозки груза без избыточного давления (нефтепродукты, вода, химические вещества, цемент) или под давлением (сжиженные газы). В последнем случае ёмкость используемая для перевозки груза именуется сосудом (по аналогии с сосудами под давлением). Для перевозки в сжиженном виде газов имеющих точку кипения ниже нормальных условий (0 °C) используются вагоны-цистерны имеющие криогенные сосуды. Для защиты металла котла от коррозии под воздействием перевозимых в нём веществ применяют специальные внутренние покрытия, или добавка в перевозимый груз ингибиторов коррозии.
Кузов вагона-цистерны представляет собой котёл цилиндрической формы, закрытый с боков эллиптическими днищами. Котлы цистерны имеют устройства для погрузки и разгрузки, вид которых зависит от перевозимого груза. Котлы специальных цистерн могут иметь тепло-изоляционное покрытие или оборудование для разогрева перевозимого продукта, а также приборы для контроля за его состоянием. В некоторых цистернах внутренняя полость котла разделяется на несколько секций. В цистернах, у которых котёл укладывается на раму, воспринимающую продольные нагрузки, возникающие в поезде, котёл в передаче этих нагрузок к другим вагонам поезда не участвует. У вагона-цистерны безрамной конструкции котёл является цельнонесущей конструкцией, воспринимает и передаёт продольные тяговые и ударные усилия, выполняя функции рамы. Для повышения прочности и жёсткости котлов вагонов-цистерн большого диаметра и длины цилиндрическая обечайка котла подкрепляется кольцами — шпангоутами, которые могут быть установлены на наружной поверхности или внутри ёмкости. Объём котла цистерны колеблется в широких пределах от 15-20 м³ в первых вагонах-цистернах, строившихся в конце XIX века, до 120 м³ (8-ми осная цистерна для перевозки светлых нефтепродуктов) и выше.
Цистерна для перевозки нефти и бензина грузоподъемность 60 т
Цистерна для перевозки нефти и бензина (рис. 2-3) является универсальной. В ней можно перевозить не только нефть и бензин, но и многие другие жидкие продукты, которые имеют удельный вес, близкий к единице, или немногим больше единицы, в частности, можно перевозить жидкий каустик, керосин, хлорбензол, бензол и др.

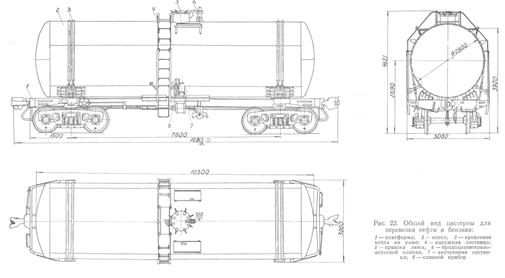

Рисунок 2

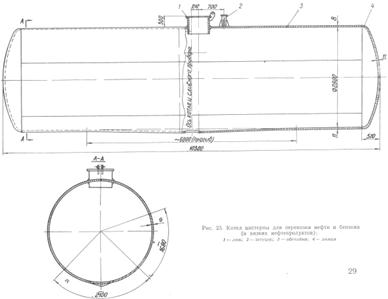

Рисунок 3
Основные параметры цистерны
Грузоподъемность, т. 60 |
Емкость котла, т. |
полная 61,2 |
полезная 60 |
Тара 23,14 |
Размеры, мм |
длина рамы по осям сцепления автосцепок 12020 |
ширина рамы (наружная) по шкворневым балка 3000 |
расстояние между шкворнями пятников тележек 7800 |
высота оси автосцепки от головки рельса 1040—1080 |
внутренний диаметр котла 2800 |
длина котла по лобовым листам 10300 |
Нагрузка от оси на рельсы, г 21,15 |
Габарит 02-Т |
Максимальная скорость движения, км/ч 120 |
Основными узлами цистерны являются четырехосная платформа и котел. В комплект четырехосной платформы входят рама, две двухосные тележки типа ЦНИИ-ХЗ-О с подшипниками качения, две автосцепки типа СА-3, стояночный тормоз с быстрым отпуском и автотормоз; платформу можно также изготавливать и на тележках с подшипниками скольжения.
В комплект котла входят люк, предохранительно-впускной клапан и сливной прибор.
Рама сварной конструкции состоит из продольной (хребтовой) балки и двух поперечных (шкворневых) балок, на которых размещены опоры котла.
Котел в средней части крепится своими лапами к лапам рамы при помощи болтов. Такое крепление предотвращает его от продольного смещения. По концам котел притягивается хомутами к опорам, составленным из деревянных брусков и вертикальных металлических диафрагм с направляющими желобами. Крепление хомутами предотвращает котел от вертикальных и поперечных смещений. Натяжение стяжных хомутов регулируется винтовыми муфтами.
Котел изготовлен из листового проката стали марки Ст. 3 толщиной 8, 9 и 11 мм. В верхней части котла установлен люк диаметром 570 мм для налива продукта (он используется и как лазовый люк) и предохранительно-впускной клапан для предотвращения повышения давления внутри котла свыше 1,5 атм., а также для ликвидации вакуума. Слив продукта производится через универсальный сливной прибор, расположенный в нижней части котла.
Котел имеет уклон к сливному прибору в виде клиновидного гофра переменного сечения, выштампованного в нижнем листе.
Общий объем котла составляет 61,2 , из них 60 заполняется продуктом, а 1,2 используется для расширения продукта при повышении температуры.
Для удобства обслуживания цистерны имеются две лестницы наружная и внутренняя. Наружная лестница двухсторонняя с площадками. Продольные площадки имеют дополнительное ограждение.
Поверхность котла снаружи окрашена масляной краской в палевый цвет. Узлы платформы — рама с опорами, детали автосцепки, автотормоза и наружная лестница окрашены в черный цвет.
Список литературы
Автомобильные цистерны для транспортирования нефтепродуктов 1979г. Рыбаков К.В.
