Порядок выполнения работы

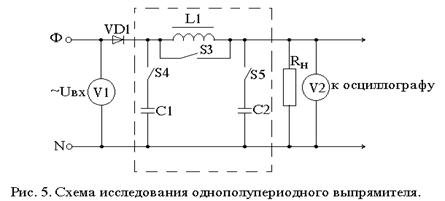

1. Собрать схему рис.5.

2. Снять осциллограмму входного напряжения и зарисовать ее в масштабе.

3. Снять показания приборов и осциллограмму выходного напряжения при следующих режимах:

Конденсаторы С1, С2 и дроссель L1 отключены;

Подключен конденсатор С1;

Подключены конденсаторы С1 и С2;

Подключены конденсаторы С1, С2 и дроссель L1.

Показа

ния приборов свести в таблицу 1.

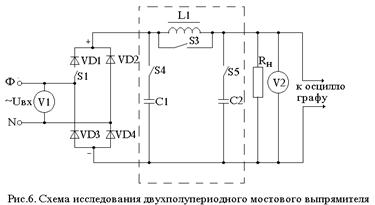

Собрать схему Рис.6.

Снять осциллограмму выходного напряжения и показания приборов при замкнутом положении выключателя S1.

6. Повторить пункт 5 при обрыве цепи диода VD1 выключателем S1.

7. Собрать схему рис.7.

8. Снять осциллограмму выходного напряжения и показания приборов при:

Замкнутом положении выключателей S1 è S2;

Разомкнутом положении S1 и замкнутом S2;

Обрыве диодов VD1 è VD3 (S1 è S2 разомкнуты).

Показания приборов свести в таблицу 2.

Содержание отчета

Название, цель работы.

Схема, таблицы.

Осциллограммы входного и выходного напряжения для всех опытов.

Краткие выводы по работе.

Контрольные вопросы

Для чего необходимо выпрямлять переменный ток?

Почему диод проводит ток только в одном направлении?

Назовите преимущества и недостатки исследуемых схем.

Что такое коэффициент пульсации?

Почему при подключении конденсаторов параллельно нагрузке коэффициент пульсации уменьшается?

Каким образом дроссель сглаживает пульсации?

Что произойдет, если дроссель подключить параллельно нагрузке?

Что произойдет, если дроссель подключить последовательно с нагрузкой?

Как определить, какой диод в мостовой схеме вышел из строя?

Таблица 1.

Таблица 2.

Литература

1. Касаткин А.С., Немцов М.В. Электротехника. - М.: Энергоатомиздат, 1983,с. 208 - 218.

2. Прищеп Л.Г. Учебник сельского электрика. - М.: Агропромиздат, 1986, с.296 - 303.
