Уменьшение сопротивления одной из фаз (например, "А") до нуля, что соответствует короткому замыканию в ней, приводит к смещению нулевой точки в вершину треугольника линейных напряжений, тогда UА=0, а фазные напряжения UВ и UС становятся равными линейным: UАВ и UСА.
Векторная диаграмма токов и напряжений для данного случая показана на рис.9.
Рис.9
Лампы, включенные в фазу "А", гаснут, а в фазах "В" и "С" горят ярче обычного.
Вывод: при несимметричной нагрузке фаз нельзя применять соединение приемников по схеме "звезда" без нулевого провода.
Содержание ОТЧЕТА
1. Технические характеристики приборов и элементов, используемых в работе.
2. Схемы и таблицы.
3. Расчетные формулы и векторные диаграммы.
4. Выводы.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Какое соединение фаз генератора и нагрузки называется "звездой"?
2. Каково соотношение между фазными и линейными напряжениями и токами при соединении нагрузки "звездой"?
3. Объяснить назначение нулевого провода.
4. Как определить ток в нулевом проводе?
5. Что такое напряжение смещения нейтрали? В каких случаях оно равно нулю?
Чем опасно короткое замыкание одной фазы при наличии и отсутствии нулевого провода?
Литература
1. Иванов И.И., Равдоник В.С. Электротехника. - М.: Высшая школа, 1984, с.97 - 101.
2. Касаткин А.С., Немцов М.В. Электротехника. - М.: Энергоатомиздат, 1983,с.109 - 111.
Методические указания к лабораторной работе № 7
"ИССЛЕДОВАНИЕ ТРЕХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ
ПОТРЕБИТЕЛЕЙ ПО СХЕМЕ "ТРЕУГОЛЬНИК"
Цель работы: исследовать различные режимы работы потребителей трехфазного тока, соединенных по схеме "треугольник".
Порядок работы:
1. Ознакомиться с приборами, применяемыми в данной работе и записать их технические данные.

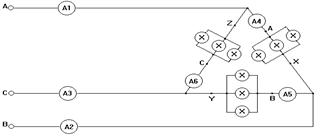

Собрать электрическую схему (Рис.1).
Рис.1
3. Измерить фазные, линейные токи и напряжения при симметричной нагрузке фаз. Убедиться, что IЛ =Iф.
4. Произвести указанные в пункте 3 измерения для несимметричной нагрузки (включить разное количество ламп в фазах).
5. Установив симметричную нагрузку, отключить полностью лампы в одной из фаз. Записать указания приборов.
6. При симметричной нагрузке фаз осуществить обрыв одного из линейных проводов. Результаты измерений и вычислений занести в таблицу 1. Для всех пунктов эксперимента построить в масштабе векторные диаграммы.
Таблица 1
Характер нагрузки |
IAB, А |
IBС, А |
IСA, А |
IA, А |
IB, А |
IC, А |
U AB,B |
UBC,B |
UCA,B |
Симметричная | |||||||||
Несимметричная | |||||||||
Обрыв фазы | |||||||||
Обрыв линейного провода |
КРАТКИЕ ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

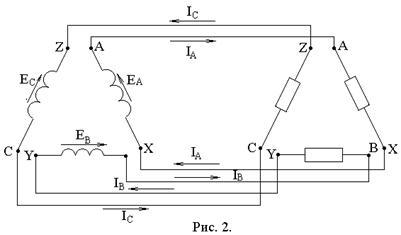

Трехфазной системой переменных токов называется совокупность трех однофазных электрических цепей, в которых действуют синусоидальные ЭДС одинаковой частоты, сдвинутые по фазе на 1/3 периода и создаваемые общим источником электрической энергии. Обмотки фаз генератора имеют одинаковое число витков и выполняются из провода одинакового сечения, поэтому ЭДС, индуктированные в них, равны по величине. Если каждая из трех фаз генератора работает на автономную нагрузку, то такая трехфазная система называется несвязанной, в ней генератор соединен с потребителем шестью проводами (рис.2).
По закону Ома ток, протекающий в фазе
где UФ - напряжение на зажимах фазы
ZФ - полное сопротивление фазы.
Несвязанные системы неэкономичны и практического применения не имеют. Соединение фаз генератора и нагрузки может осуществляться по схемам "звезда" или "треугольник".

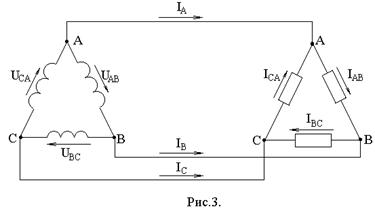

Объединяя попарно провода несвязанной шестипроводной системы (рис.2) и соединяя фазы генератора и нагрузки, можно перейти к трехпроводной трехфазной системе, соединенной треугольником (рис.3).
Как видно, соединение треугольником выполняется так, чтобы конец фазы "ав" был соединен с началом фазы "вс", конец фазы "вс" соединен с началом фазы "са", конец фазы "са" соединен с началом фазы "ав". К общим точкам соединения фаз подводятся линейные провода, соединяющие генератор с нагрузкой.
При соединении нагрузки по схеме "треугольник" линейное напряжение равно фазному: Uл = Uф.
Соотношения между фазными и линейными токами устанавливаются на основании первого закона Кирхгофа из уравнений, составленных для узловых точек "а", "в", "с" нагрузки
IА= Iав - Iса
IВ = Iвс - Iав
IС = Iса - Iвс
