Здесь U20 - напряжение на зажимах вторичной обмотки при холостом ходе; U2 - напряжение при данной нагрузке.

Коэффициент полезного действия трансформатора определяется из опытов холостого хода, короткого замыкания и нагрузки. При этом потери в стали, определяемые из опыта холостого хода, не зависят от нагрузки.

Потери

в меди, определяемые из опыта короткого замыкания, пропорциональны квадрату тока. Таким образом,

где P2Н = SН× cosj - номинальная мощность трансформатора;

SН - полная номинальная мощность трансформатора.

Для любой нагрузки коэффициент полезного действия определяется по формуле:

Здесь P2=b×SН×cosj2 - мощность, отдаваемая трансформатором;

- коэффициент загрузки трансформатора.

Задаваясь величиной коэффициента загрузки, можно построить кривую зависимости:

h=f (P2)

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Устройство и принцип действия трансформатора.

2. Что такое коэффициент трансформации?

3. С какой целью проводятся опыты холостого хода и короткого замыкания?

4. Какая зависимость называется внешней характеристикой трансформатора?

5. Как определить КПД трансформатора?

6. Как определить число витков вторичной обмотки при известном числе витков первичной обмотки, напряжении U1 и U2.

7. Почему сердечник трансформатора набирают из пластин?

8. Имеется трансформатор 220/12 В. На первичную обмотку подали 220 В, но постоянного напряжения. Чему равно напряжение на выходе вторичной обмотки?

СОДЕРЖАНИЕ ОТЧЕТА

1. Технические характеристики приборов и элементов цепи.

2. Схемы и таблицы.

3. Pасчетные формулы.

4. Выводы по проделанной работе.

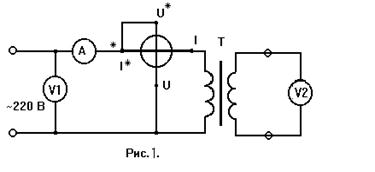

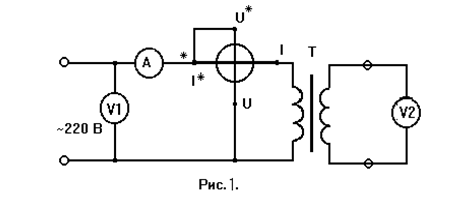

Таблица 1.

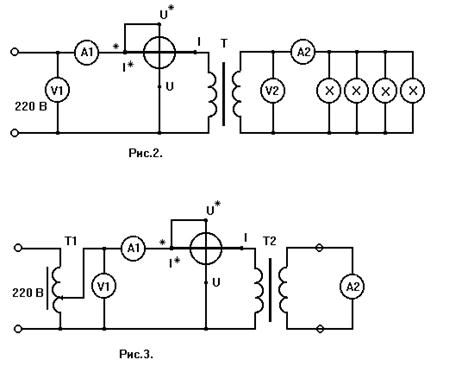

Таблица 2.

Таблица 3.

Измерено				Вычислено
U1K, В	I1K, A	P1K, Вт	I2, A	cosjK	ZK, Ом	rK, Ом	ÕÊ, Îì	UK,%

Литература

1. Иванов И.И., Равдоник В.С. Электротехника. - М.: Высшая школа, 1984, с.135 - 160.

2. Касаткин А.С., Немцов М.В. Электротехника. - М.: Энергоатомиздат, 1983,с.166 - 193.

Методические указания к лабораторной работе № 10

"ПУСК ТРЕХФАЗНОГО АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ

С КОРОТКОЗАМКНУТЫМ РОТОРОМ"

ЦЕЛЬ РАБОТЫ:

1. Овладение практическими навыками по сборке схемы управления трехфазным асинхронным двигателем (ТАД) с короткозамкнутым ротором при помощи нереверсивного магнитного пускателя.

2. Пуск ТАД в однофазном режиме.

ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

Трехфазный асинхронный двигатель с короткозамкнутым ротором является наиболее распространенным видом электродвигателей в сельскохозяйственном производстве.

Основная схема управления ТАД - нереверсивная схема управления при помощи магнитного пускателя (рис.1). Магнитный пускатель предназначен для ручного дистанционного или автоматического управления ТАД.

Он состоит из корпуса, тягового электромагнита и связанной с ним электромагнитной системой. Контактная система состоит из силовых и вспомогательных контактов. Тяговый электромагнит (катушка магнитного пускателя) может управляться от источника постоянного или переменного напряжения. В магнитных пускателях переменного тока магнитопровод выполнен из листов электротехнической стали (0,35 .0,5 мм) для уменьшения потерь на перемагничивание. Для уменьшения вибрации сердечника в торцевой части сердечника магнитопровода установлено медное короткозамкнутое кольцо.
