Наиболее распространенные магнитные пускатели типа ПМЕ, ПМЛ, ПМА позволяют осуществить до 150 включений в час. Катушки магнитных пускателей изготавливаются на 110, 127, 220, 380 и 660 В. При выборе магнитных пускателей обращают внимание на наибольшую допустимую мощность электродвигателя при данном напряжении и на напряжение катушки. В сетях с напряжением 380/220 В можно использовать катушки с н

апряжением 380 и 220 В. В первом случае катушка должна включаться на линейное напряжение (две любые фазы), во втором - на фазное (любая фаза и нуль).

Для управления магнитными пускателями применяются кнопочные станции. Они могут быть одно-, двух - и многопостовые.

Для защиты электродвигателя и схемы управления от коротких замыканий применяются плавкие предохранители и автоматические выключатели.

Для защиты электродвигателя от перегрузки используют тепловые реле и автоматические выключатели с тепловыми расцепителями. Плавкие предохранители от перегрузки электродвигатели не защищают.

Рассмотрим работу схемы управления (рис.1).

После включения автоматического выключателя QF при нажатии кнопки SB2 "Пуск" протекает ток по цепочке: фаза С®SB1®SB2® катушка КМ®контакт КК®нулевой провод N. Следовательно, катушка КМ получает питание и втягивает сердечник с контактной группой. Контакты КМ замыкаются, и на электродвигатель М подается трехфазное напряжение.

Для того, чтобы двигатель не остановился после отпускания кнопки SB2, параллельно ей подключается вспомогательный контакт КМ, шунтирующий кнопку "Пуск".

Тепловое реле КК предназначено для защиты двигателя от перегрузок. При увеличении тока сверх допустимой нормы тепловое реле срабатывает, размыкая при этом свой контакт КК в цепи питания катушки магнитного пускателя КМ. Повторный пуск ТАД после срабатывания пусковой защиты возможен после ручного возврата контактов реле КК в исходное положение через некоторое время, необходимое для остывания теплового реле КК.

Перед пуском ТАД необходимо устранить причины, приведшие к срабатыванию тепловой защиты.

При отсутствии у потребителя трехфазного напряжения трехфазный двигатель можно запустить в однофазном режиме. На рис.2 приведены основные схемы такого пуска.

Так как при подключении одной фазы круговое вращающееся магнитное поле отсутствует, то для пуска необходимо обеспечить сдвиг токов в пусковой и рабочей обмотках относительно друг друга. Для обеспечения фазового сдвига обычно используют конденсаторы, емкость которых рассчитывается следующим образом.

Для пуска необходима большая емкость, чем для рабочего режима

Спуск = (2 .2,5) ×Cраб

После пуска пусковые конденсаторы отключают в целях уменьшения нагрева обмоток статора.

Рабочая емкость определяется из паспортных данных ТАД.

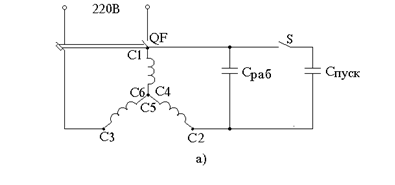

Для схемы 2 а) Ср = 2800 Iн /Uн;

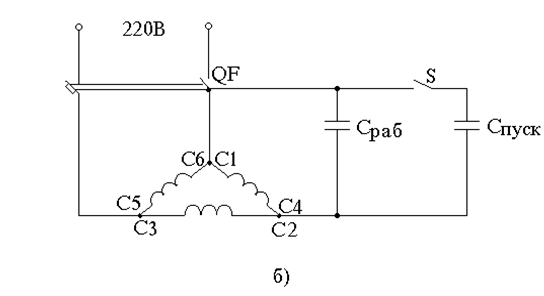

для схемы 2 б) Ср = 4800 Iн/Uн;

для схемы 2 в) Ср = 1600 Iн/Uн.

Применяются конденсаторы марок БГГ, МБГ4, МБГ0 и др. на напряжение не меньше амплитудного.

Мощность двигателя в однофазном режиме составляет примерно половину мощности, развиваемой ТАД в трехфазном режиме.

ЗАДАНИЕ ПО РАБОТЕ

1. Изучить схему управления ТАД (рис.1).

2. Ознакомиться с устройством магнитного пускателя, кнопочных станций, теплового реле, записать их технические данные и данные электродвигателя.

3. Собрать схему и пустить электродвигатель.

4. Изменить направление вращения электродвигателя.

5. Изучить схему пуска ТАД в однофазном режиме (рис.2).

6. Собрать одну из схем, рассчитать емкость конденсаторов и произвести пуск.

7. Изменить направление вращения электродвигателя.

8. Составить краткие выводы по работе.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Назовите элементы магнитного пускателя, его устройство и назначение.

2. Как защищается электродвигатель от коротких замыканий?

3. Как защищается электродвигатель от перегрузки?

Объясните принцип работы схемы пуска электродвигателя с помощью магнитного пускателя.

Для чего параллельно кнопке "Пуск" устанавливается вспомогательный контакт? (рис.1)

Для чего устанавливается конденсатор при пуске однофазного электродвигателя?

Почему в сети с частотой 50Гц скорость вращения асинхронного электродвигателя не превышает 3000 об/мин.

Підпис:

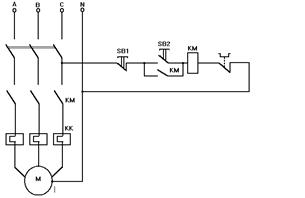

Рис.1. Схема пуска ТАД с использованием магнитного пускателя.

Підпис:

Підпис:

Литература

1. Иванов И.И., Равдоник В.С. Электротехника. - М.: Высшая школа, 1984, с.257 - 290.

2. Касаткин А.С., Немцов М.В. Электротехника. - М.: Энергоатомиздат, 1983,с.334 - 359.

3. Прищеп Л.Г. Учебник сельского электрика. - М.: Агропромиздат, 1986, с.262 - 276.

Методические указания к лабораторной работе № 11

ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКИХ И СВЕТОТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ИСТОЧНИКОВ СВЕТА.

ЦЕЛЬ РАБОТЫ: изучение устройства, принципа действия ламп накаливания и люминесцентных ламп и сравнение их электрических и светотехнических характеристик.

1. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ.

1.1 Изучить конструкцию лампы накаливания и люминесцентной лампы. Ознакомиться с оборудованием лабораторного стенда и электрическими схемами для исследования ламп.

1.2 Подготовить к работе люксметр согласно указаний раздела 3, измерить расстояние между лампой и фотоэлементом.

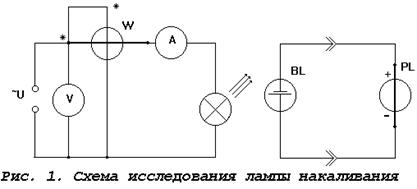

1.3 Собрать схему (рис.1) и показать ее преподавателю.

1.4 Установить напряжение на лампе 240 В. Произвести измерение тока, мощности, освещенности. Данные измерений занести в таблицу 1. Плавно снижая напряжение на лампе, через каждые 20 В снимать показания и результаты занести в таблицу.

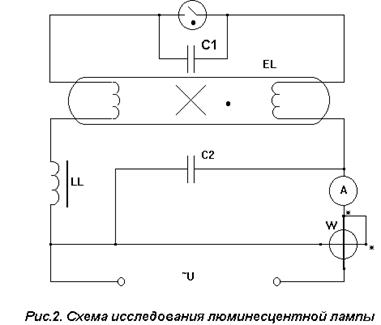

1.5 Собрать схему (рис.2) и показать ее преподавателю.

1.6 Выполнить указание п.1.4 для люминесцентной лампы (рис.2) и данные записать в таблицу 2.

Построить совмещенные графики зависимости светоотдачи от мощности для лампы накаливания и люминесцентной лампы, аналогично графики зависимости светового КПД от мощности.

2. ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ.

Лампы накаливания.

Основной частью лампы накаливания (рис.3) является тело накала 3, которое нагревается под действием электрического тока до температуры 2000 .2800°К и испускает электромагнитное излучение в виде светового (видимого) и инфракрасного (теплового) потока. Тело накала изготавливают из вольфрамовой проволоки различной конструкции и формы (нити, спирали, биспирали). Вольфрам имеет высокую температуру плавления (3663°К) и малую скорость испарения. Дополнительные присадки из окисей кремния и алюминия с добавлением калия и натрия обеспечивают большую механическую прочность тела накала при хорошей формоустойчивости.
