Теплоснабжение жилого района города Орск

Пароперегреватель предназначен для превращения сухого насыщенного пара в перегретый. Перегретый пар имеет большие температуру и энтальпию по сравнению с насыщенным при одинаковом с ним давлении.

Водяной экономайзер предназначен для подогрева питательной воды, поступающей в парогенератор. Нагрев воды в экономайзере осуществляется продуктами сгорания, покидающими парогенератор.

В воздухоп

одогревателе за счет тепла продуктов сгорания осуществляется подогрев воздуха, используемого в процессе сжигания топлива. Воздухоподогреватель и водяной экономайзер принято называть хвостовыми поверхностями нагрева.

Систему ограждений точной камеры и газоходов парогенератора от окружающей среды называют обмуровкой. Газоходами называют каналы, по которым перемещаются продукты сгорания. Под газовым трактом, или трактом продуктов сгорания, понимают все газоходы парогенератора.

Начиная от топки и кончая дымовой трубой.

Золоуловитель служит для очистки продуктов сгорания от мелкой летучей золы, выносимой за пределы топочной камеры и газоходов парогенератора при сжигании твердого топлива.

Дымосос осуществляет удаление продуктов сгорания из парогенератора и направляет их в дымовую трубу, через которую они выбрасываются в атмосферу.

Воздушный тракт паро-генерирующей установки состоит из вентилятора, воздухоподогревателя и системы каналов. Вентилятор предназначен для подачи воздуха, необходимого для организации процесса горения, в топку. Система каналов, по которым вентилятор подает воздух, называется воздухопроводами.

Паровой тракт парогенератора состоит из барабана с сепарационными устройствами, пароперегревателя с устройствами для регулирования температуры перегрева пара и паропровода для подачи пара к потребителям. В барабане парогенератора собирается пар, образовавшийся в экранных и конвективных поверхностях нагрева. В сепарационных устройствах происходит отделение от пара капелек воды перед поступлением его в пароперегреватель.

Для поддержания постоянного уровня воды в парогенераторах в него необходимо подавать воду в количестве, равном выработанному пару. Однако вода, поступающая из источника водоснабжения, перед подачей в парогенератор проходит очистку от механических примесей и химическую обработку. Химически очищенная вода и возвратившийся от потребителей пара конденсат направляется для дегазации в деаэратор. Деаэратор служит для удаления из воды растворенных в ней кислорода и углекислого газа. Из деаэратора вода забирается питательным насосом и по трубопроводам, называемым питательными линиями, подается в водяные экономайзеры парогенераторов. Нагревшись до определенной температуры, питательная вода из водяного экономайзера поступает в барабан парогенератора.

При сжигании твердого топлива образуется шлак и зола. Шлак выпадает в топке, а зола улавливается из продуктов сгорания золоуловителем. Для удаления шлака и золы за пределы здания служит система механизмов, называемая шлакоудалением. Для обеспечения безопасной эксплуатация оборудования, регулирования количества пара и воды, а также отключения отдельных трубопроводов паро-генерирующая установка имеет предохранительную, регулирующую и отключающую арматуру.

Для получения горячей воды, расходуемой на нужды теплоснабжения, в котельной установлен пароводяной бойлер. Пар на бойлер подается от общего сборного коллектора котельной по специальному паропроводу. Сетевая вода подается в бойлер и систему теплоснабжения сетевым насосом. Подпитка тепловой сети осуществляется подпиточным насосом, забирающим воду из деаэратора, общего для системы теплоснабжения и питания парогенератора. Конденсат пара из бойлера поступает в деаэратор.

Тепловая схема котельных с водогрейными котлами имеет свои особенности. Однако основным преимуществом котельных с водогрейными котлами является их более низкая стоимость по сравнению с парогенераторами.

Сложность тепловой схемы отопительных котельных с водогрейными котлами зависит от вида сжигаемого топлива и системы теплоснабжения (открытая, закрытая). При открытой системе теплоснабжения дополнительно устанавливаются баки-аккумуляторы деаэрированой воды, что усложняет тепловую схему отопительной котельной.

Водогрейные котлы в настоящее время преимущественно работают на мазуте и природном газе, хотя разработаны проекты и имеется опыт эксплуатации этих котлов на твердом топливе.

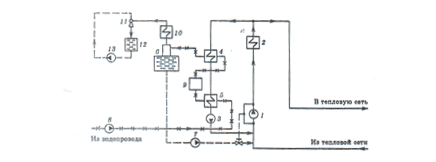

Рисунок 2.2. Принципиальная схема водогрейной котельной.

1- сетевой насос; 2- водогрейный котел; 3- циркуляционный насос;

4- подогреватель химичеки очищенной воды; 5- подогреватель сырой воды; 6- вакуумный деаэратор; 7- подпиточный насос; 8- насос сырой воды; 9 химводоподготовка; 10- охладитель выпара; 11- водоструйный эжектор; 12- расходный бак эжектора; 13- эжекторный насос.

3 Расчетная часть

3.1 Определение тепловых потоков потребителей

Теплопотребление – это использование теплоты для разнообразных коммунально-бытовых и производственных целей.

Все потребители теплоты делятся на две группы:

Сезонные – используют теплоту не круглый год;

Круглогодовые – используют теплоту в течении всего года;

Для сезонного теплового потребления характерны следующие особенности:

в течении года тепловые нагрузки изменяются в зависимости от температуры наружного воздуха.

годовые расходы тепла имеют значительные колебания.

изменение тепловой нагрузки на отопление в течении суток незначительны.

расходы тепловой энергии для вентиляции по часам суток могут отличаться большим разнообразием в зависимости от смены режимов работы.

Для круглогодовых потребителей расход теплоты зависит:

от технологии производства;

от вида выпускаемой продукции:

от режима предприятия.

Максимальный тепловой поток на отопление жилых зданий Q0ж.д , МВт определяется по формуле:

Q0ж.д = q0 *F*10-6 (3.1)

где q0 – удельный укрепленный показатель максимального часового расхода теплоты на отопление, Вт/м2;

q0 = 168 Вт/м2 [2,с325]

F – общая площадь жилого здания, м2

1ж.д. Q01ж.д = 168*7800*10-6=1,31 МВт

Остальные 9 домов рассчитываются аналогично первому, результаты сведены в таблицу 5.

Максимальный тепловой поток на отопление общественных зданий

Q0общ , Мвт определяется по формуле:

Q0общ = q0 * V * (tвн – tн.ор)*10-6 (3.2)

где tвн–расчетная внутренняя температура,0С [2,c20]

tвн. дет.сад =20 0С; tвн.шк.=180С; tвн. маг.=150С.

q0 =0.60; q0=0,34q0=0,38

Q0дет.сад. = 0,60 * 11400 *( 20 -(- 29))*10-6 = 0,34 МВт

Q0шк. = 0,34*10500*(18-(-29))* 10-6 = 0,17 МВт

Q0маг.= 0,38*6550*(15-(-29))* 10-6 = 0,11 МВт

Максимальный тепловой поток на вентиляцию QВ, МВт определяется по формуле:
