5.3 Выбор сечений воздушных линий методом экономических токовых интервалов
Строится зависимость приведенных затрат от максимального тока. При этом затраты определяются для каждого сечения. Показанные зависимости приведенных затрат от максимального тока, реализованы в виде таблиц, включающих экономические токовые интервалы, т. е. те интервалы, в которых сечение будут иметь ми
нимальные приведенные затраты.
Прежде, чем определить максимальный ток в линиях, необходимо определить потоки мощности, протекающие по ним. С учётом найденных в п.4.2 нескомпенсированных реактивных мощностей в линиях и потоков максимальной мощности, определяется полная мощность, протекающая по линии. Потоки активной мощности в линиях будем определять так же, как и в п.5.1, используя длину линий.
Тогда максимальный ток каждого участка определим по формуле:
, (24)
где – число цепей рассматриваемого участка;
Uном – номинальное напряжение, кВ.
Определив максимальный ток, находим расчётный, зависящий от коэффициентов ai и aT:
ai – коэффициент, учитывающий изменение нагрузки по годам эксплуатации; для сетей 110-220 кВ в курсовом проекте этот коэффициент принимается равным 1,05. Введение этого коэффициента учитывает фактор разновременности затрат в технико-экономических расчетах;
aT – коэффициент, учитывающий число часов использования максимальной нагрузки линий и ее значение в максимуме ЭЭС (определяется коэффициентом Kм).Значение этого коэффициента принимается равным отношению нагрузки линий в час максимума нагрузки энергосистемы к собственному максимуму нагрузки линий. Kм принимается равным 1. Коэффициент aT определяем с помощью интерполяции из таблицы в ЭТС. Зная, что Tмакс=5200 часов, aT принимаем равным 1,02.
С учётом вышеизложенного запишем выражение для расчётного тока:
(25)
Для схемы 2 (Приложение А) найдем эти токи:
Таким образом, получив значения расчётных токов для всех участков рассматриваемых схем, по экономическим токовым интервалам, приведённых в виде таблиц в /14/, определяем сечения линий. Для всех схем выбираем провода марки АС – со стальным сердечником разного диаметра. Также выберем свободностоящие железобетонные опоры, которые характеризуются долговечностью по отношению к другим видам опор, простотой обслуживания.
Полученные сечения необходимо проверить по длительно допустимому току. Для этого рассчитывается послеаварийный режим, т.е. такой режим, при котором в схемах обрываются самые загруженные участки колец и сетей с двухсторонним питанием и по одной линии у двухцепных участков.
Для примера покажем расчет тока для схемы 2.
Мощность участка найдём как:
Мощность участка :
Мощность участка :
Мощность участка :
Послеаварийные токи соответствующих участков:
(26)

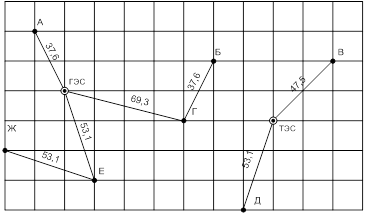

Рисунок 2 – Послеаварийный режим для схемы 2
Значения токов для рассчитанных участков меньше длительно допустимых, определяемых из /4/. Аналогичным образом рассчитывается каждая схема. Результаты расчётов сведены в таблицы 7, 8, 9 и 10
Таблица 8 – Максимальный и рабочий токи схемы 2
Участок сети |
Pij, МВт |
Uрац, кВ |
Imax, А |
Iраб, А |
nц |
Сечение |
ГЭС – А |
9,5 |
60,14 |
26 |
28 |
2 |
АС–120 |
ГЭС– Ж |
92,26 |
163,04 |
258 |
277 |
1 |
АС–400 |
ГЭС – Е |
81,74 |
158,13 |
229 |
245 |
1 |
АС–400 |
ГЭС – Г |
42,98 |
123,67 |
234 |
251 |
1 |
АС–240 |
Е – Ж |
0,74 |
17,15 |
1,9 |
2,1 |
1 |
АС–240 |
Г – Б |
21,02 |
86,95 |
114 |
123 |
1 |
АС–185 |
ТЭС – Б |
46,01 |
124,18 |
251 |
269 |
1 |
АС–240 |
ТЭС – В |
16,5 |
78,56 |
117 |
126 |
2 |
АС–240 |
ТЭС – Д |
36 |
112,62 |
161 |
173 |
2 |
АС–240 |
