Проектирование системы электроснабжения машиностроительного завода

Допустимые классы точности расчетных счетчиков активной электроэнергии для трансформаторов 25 МВА 1.0

Класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0.5.

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую к

онструкцию.

На каждой полусекции шин предполагается установка трансформатора типа НАМИ-6-66У3.

Для выбора трансформатора напряжения необходимо рассчитать нагрузку вторичной цепи

Таблица 18.

Прибор

Число

Тип

Мощность одной обмотки, ВА

Число обмо-ток

Общая потребляемая мощность

Вольтметр

4

Э-350

3

1

12

Ваттметр

1

Д-335

1,5

2

3

Частотомер

1

Э-371

3

1

3

Варметр

1

Д-335

1,5

2

3

Счетчик активной энергии

8

И-672

9,6

2

153,6

Счетчик реактивной энергии

2

И-673

8

2

32

Итого

17

-

-

-

206,6

Проверка трансформатора напряжения.

Таблица 19.

Расчетные данные

Каталожные данные

Условия проверки

Uуст.=6кВ

Sрасч.=206,6 ВА

Uн=6кВ

Sном.=630ВА

Uуст.<Uн

Sрасч.<Sном

Окончательно принимаем к установке трансформаторы напряжения типа НАМИ-6-66У3.

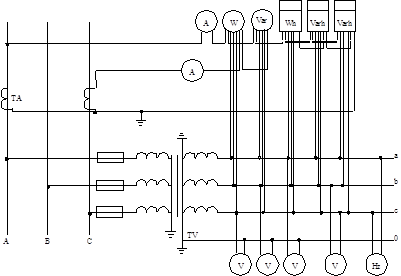

Рис 10. Схема подключения измерительных приборов.

9. Релейная защита понижающего трансформатора ПГВ

Для трансформаторов с обмоткой высшего напряжения 3 кВ и выше должны быть предусмотрены устройства защиты от следующих видов повреждений и ненормальных режимов работы согласно [ ]:

многофазных замыканий в обмотках и на выводах;

однофазных замыканиях на землю в обмотке и на выводах;

присоединенных к сети с глухозаземленной нейтралью;

витковых замыканий в обмотках;

токов обусловленных перегрузкой;

понижения уровня масла;

однофазных заземлений на землю в сетях напряжением 3-10 кВ с изолированной нейтралью, если трансформатор питает сеть, в которой отключение однофазных замыканий на землю необходимо по требованиям безопасности.

Для трансформаторов напряжением свыше 3 кВ применяют следующие основные виды защит:

плавкими предохранителями и открытыми плавкими вставками;

Релейная защита следующих типов:

токовая отсечка без выдержки времени;

продольная дифференциальная;

газовая;

максимальная токовая с пуском или без пуска по напряжению;

максимальная токовая от токов, обусловленных перегрузкой;

специальная токовая нулевой последовательности от однофазных К.З. на землю сети НН, работающей с глухозаземленной нейтралью.

Защита от междуфазных К.З. в обмотках и на их выводах.

Для защиты трансформаторов от междуфазных К.З. в обмотках трансформаторов и на их выводах предусматривается продольная дифференциальная защита с циркулирующими токами, действующая на отключение без выдержки времени. В основном дифференциальная защита трансформаторов выполняется на реле серии РНТ и ДЗТ. Расчет защиты состоит в определении токов срабатывания защиты и реле, числа витков обмоток реле и коэффициента чувствительности.

Первичный ток срабатывания защиты с реле РНТ выбирают по условиям отстройки броска тока намагничивания при включении ненагруженного трансформатора под напряжение и максимального тока небаланса при переходных режимах внешних К.З. Как правило для современных понижающих трансформаторов с РПН при выборе тока срабатывания дифференциальной защиты с реле серии РНТ определяющим условием является отстройка от максимального тока небаланса при переходных режимах внешних К.З. Дифференциальная защита, ток срабатывания который выбран по условию отстройки от тока небаланса, зачастую оказывается грубой и малоэффективной.

Поэтому для защиты трансформатора напряжением 110 кВ и выше целесообразнее применять реле серии ДЗТ, которое благодаря наличию тормозной обмотки обеспечивает несрабатывание защиты от токов небаланса при внешних К.З [ ]. Первичный ток срабатывания защиты с реле ДЗТ определяют только по условию отстройки от броска тока намагничивания при включении ненагруженного трансформатора под напряжение.

Для расчета уставок Р.З. трансформатора необходимо определить максимальные и минимальные первичные токи, проходящие через трансформатор при К.З. между тремя фазами на шинах 10 кВ.

Сопротивление системы в ее максимальном режиме:

Сопротивление системы в ее минимальном режиме (сопротивление системы увеличивается на 30%):

Минимальное и максимальное сопротивление К.З. трансформатора согласно [ ]:

Uk.min=10,35%; Uk.max=11,02%
