Проектирование системы электроснабжения машиностроительного завода

Согласно методике, приведенные затраты определяются по выражению, руб/год,

Народнохозяйственный ущерб от перерывов электроснабжения У будет определен позже, после расчета надежности схем питания. Для выбора рационального напряжения необходимо определить лишь капитальные вложения в строительство и стоимость потерь энергии

.

Отчисления от капитальных вложений определяются по выражению, руб/год

Нормативный коэффициент эффективности капиталовложений для новой техники принимают равным ЕН = 0,15 о.е./год.

Для воздушных линий 35 кВ и выше на стальных и железобетонных опорах суммарные издержки на амортизацию и обслуживание равны [8]. Cуммарные издержки на амортизацию и обслуживание силового электротехнического оборудования и распределительных устройств 35-150 кВ [8].

Сравнение производят для следующей схемы:

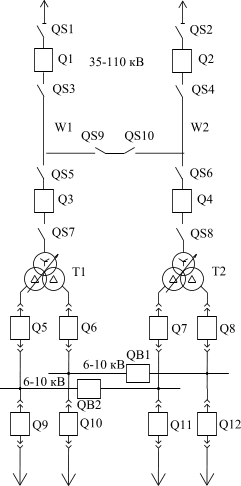

Рис. 6 Схема электроснабжения для расчета рационального напряжения

Капитальные затраты К, необходимые для осуществления электропередачи от источников питания к приемникам электроэнергии, зависят от передаваемой мощности S, расстояния l между источником питания и местом потребления или распределения.

Капитальные затраты на сооружение системы электроснабжения выражают формулой:

(26)

где КЛ — капитальные затраты на сооружение воздушных и кабельных линий; ; КЛ0 — стоимость сооружения 1 км линий; l — длина линии; КОБ — капитальные затраты на приобретение оборудования (выключателей, разъединителей, отделителей, короткозамыкателей, измерительных трансформаторов, реакторов, шин, разрядников, силовых трансформаторов и т. п.).

Определяют сначала капиталовложения на сооружение ВЛЭП и подстанции на напряжение 110 кВ.

Находят КЛ110. Для определения капиталовложений по сооружению двух цепей линии 110 кВ (W1 и W2) необходимо знать сечение проводов линий. Выбор сечения проводов производят из расчета обеспечения питания предприятия по одной линии в случае повреждения или отключения другой.

1. Определяют ток в линии в нормальном и послеаварийном режимах:

(27)

(28)

2. Сечение провода рассчитывают по экономической плотности тока:

Для машиностроительного завода: Тма = 6200-8000 ч., Тмр = 7540ч. [10]. Следовательно jэк = 1 А/мм2 [9].

(29)

По полученному сечению выбирают алюминиевый провод со стальным сердечником марки АС-70/11. Выбранное сечение проверяется по допустимому нагреву (по допустимому току) в нормальном и послеаварийном режимах согласно условию Iпар ≤ Iд, по потерям напряжения U и потерям на коронный разряд.

3. Проверяют сечение провода по условию допустимого нагрева:

По ПУЭ допустимый предельный ток для провода на 110 кВ сечением 70/11 мм2 равен 265 А, следовательно Iпар = 264 А < Iд = 265 А. Сечение по данному условию подходит.

4. Проверяют сечение провода по падению напряжения в линии в нормальном и послеаварийном режимах:

(30)

(31)

(32)

Удельные сопротивления для провода АС-70/11 равны r0 = 0,428 Ом/км и xо = 0,444 Ом/км [18]. По формуле (30):

5. По условию коронного разряда и уровню радиопомех провод такого сечения можно использовать.

Стоимость ВЛЭП 110 кВ с проводами марки АС-70/11 для стальных двухцепных опор для III района по гололеду, к которому относится Омская область, равна [8]. Учитывая, что длина линии , получают

Стоимость сооружения аналогичной линии в современных условиях (ценах 2002г.) составляет [Приложение 3].

Находят коэффициент пересчета для ВЛЭП по формуле (33):

Находят КОБ110. Для определения капиталовложений по сооружению подстанции 110 кВ необходимо выбрать силовой трансформатор (Т1 и Т2), выключатель (Q1, Q2, Q3 и Q4) и разъединитель (QS1 – QS8).

Так как на предприятии имеются потребители II категории, то устанавливают двухтрансформаторную подстанцию.

Мощность трансформаторов определяют по суточному графику нагрузки (рис. 3). Для этого рассчитывают среднеквадратичную мощность по формуле:

(34)

Определяют мощность одного трансформатора:

(35)

Выбирают трехфазный трансформатор с расщепленной обмоткой низшего напряжения с принудительной циркуляцией воздуха и естественной циркуляцией масла оборудованный системой регулирования напряжения ТРДН – 40000/110 [8] (Sном = 25 МВА; Uвн = 115 кВ; Uнн = 6,3/6,3; 6,3/10,5; 10,5/10,5 кВ; Pх = 34 кВт; Pк = 170 кВт; Uк = 10,5%; Iх = 0,55%) с регулировкой напряжения под нагрузкой (РПН) и производят проверку на эксплуатационную перегрузку.

Коэффициент предварительной загрузки:

(36)

Коэффициент максимума:

(37)

Коэффициент перегрузки:

(38)

Принимаем трансформатор ТРДН – 40000/110.

Согласно Приложению 18 современная стоимость подобного трансформатора составляет

Находят коэффициент пересчета для силовых трансформаторов.

Расчетная стоимость трехфазного трансформатора 110 кВ мощностью SНОМ = 25 МВА, равна [8].

Отсюда, определяют коэффициент пересчета по формуле (33):

Затем определяют КВ110. На данном этапе проектирования выбор высоковольтных выключателей может быть осуществлен лишь по двум параметрам: . Учитывая это обстоятельство, выбирают воздушный выключатель усиленного типа ВВУ-110Б-40/2000У1 [6]. (). Его стоимость равна
